BYV26E-TAP
BYV26E-TAP参数
| 反向恢复时间（trr） | 75ns | 直流反向耐压（Vr） | 1kV |
| 平均整流电流（Io） | 1A | 正向压降（Vf） | 2.5V @ 1A |
| 二极管类型 | 雪崩 | 电压 - DC 反向 (Vr)（最大值） | 1000V |
| 电流 - 平均整流 (Io) | 1A | 不同 If 时电压 - 正向 (Vf) | 2.5V @ 1A |
| 速度 | 快速恢复 =< 500ns，> 200mA（Io） | 反向恢复时间 (trr) | 75ns |
| 不同 Vr 时电流 - 反向泄漏 | 5µA @ 1000V | 安装类型 | 通孔 |
| 封装/外壳 | SOD-57，轴向 | 供应商器件封装 | SOD-57 |
| 工作温度 - 结 | -55°C ~ 175°C |
BYV26E-TAP手册
BYV26E-TAP概述

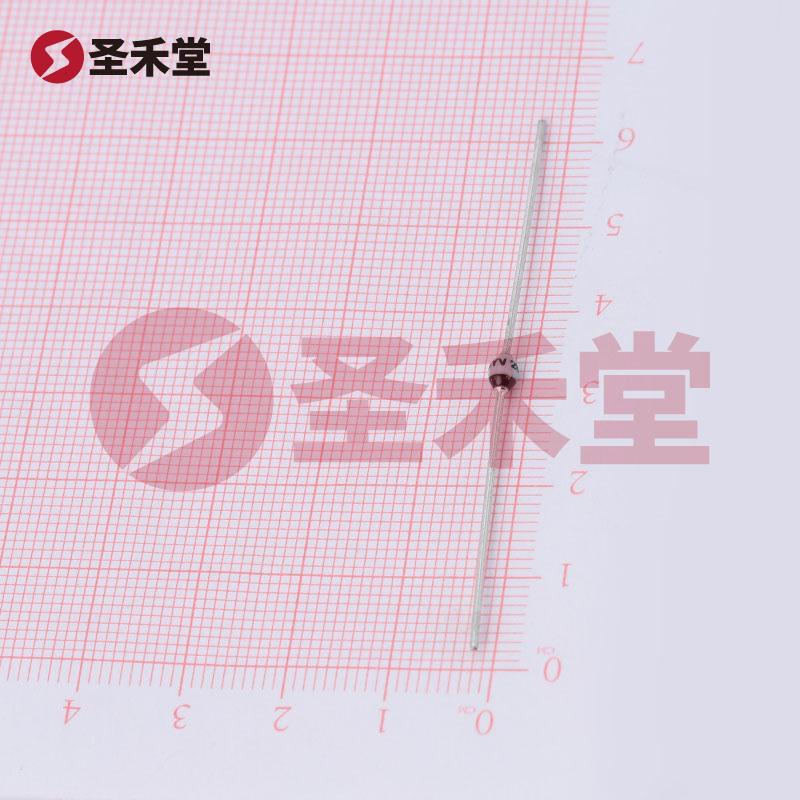

产品概述：BYV26E-TAP 雪崩二极管
产品简介
BYV26E-TAP 是 VISHAY（威世）旗下的一款高性能雪崩二极管，专为需要高电压和快速恢复特性的应用而设计。其主要专用特性包括反向耐压高达1kV、平均整流电流为1A，以及快速的反向恢复时间（trr）仅为75ns，这使其适用于要求严苛的电路设计，特别是在开关电源、电机驱动和功率转换器中。
主要规格与特点
反向恢复时间 (trr)
在高频开关操作中，反向恢复时间是一个关键参数。BYV26E-TAP 的反向恢复时间为75ns，确保在快速开关应用中，能够减少开关损耗和电磁干扰。这一特性在高频率电路中尤为重要，能够提升设备整体的效率和稳定性。直流反向耐压 (Vr)
该二极管的直流反向耐压可达1000V，这使其能够承受高电压的工况，非常适合用于需要高电压绝缘的电子设备，如开关电源和逆变器。同时，最大的反向泄漏电流仅为5µA（在1000V时），进一步提升了其在高电压环境下的可靠性。平均整流电流 (Io)
BYV26E-TAP 具备1A的平均整流电流能力，能够满足各种中到高功率应用的需求。无论是在工业设备、电机控制电路，还是在消费电子产品中，此二极管都能实现稳定的整流性能。正向压降 (Vf)
在1A的工作条件下，该二极管的正向压降为2.5V。这一性能参数保证了在整流操作时，二极管的能量损失最小，进而优化了整体能效。工作温度范围
BYV26E-TAP 的工作温度范围为-55°C 到 175°C，使其能够在极端环境下稳定工作。这一特性使其成为在高温和低温环境下均能表现优异的理想选择，适用于航空航天、汽车电子及工业控制等应用场景。封装及安装
该二极管采用 SOD-57 封装，适合通孔安装，方便在电路板上的布局。这种封装设计不仅节省空间，还提升了散热性能，增加了其使用的灵活性和方便性。
应用领域
BYV26E-TAP 适用于多种高电压及高温环境中的应用，包括：
- 开关电源：在转换供电电压时提供必要的整流支持。
- 电动机驱动：在电动机控制电路中，处理高频开关操作。
- 电力电子变换：用于逆变器和其他功率变换装置。
- 保护电路：作为电路中的保护元件，以吸收瞬态电流，为敏感组件提供保护。
总结
作为一款高效的雪崩二极管，BYV26E-TAP 的系列参数使其能够满足复杂和高要求的电路设计需要。凭借其优越的电压和电流规格、超快速的恢复时间以及宽温度范围，该元器件能够在多种应用中提供稳定和高效的性能表现。无论是专业的工业应用，还是消费者电子产品，BYV26E-TAP 都是一个值得信赖的选择，能够有效提升设备的整体性能和可靠性。
