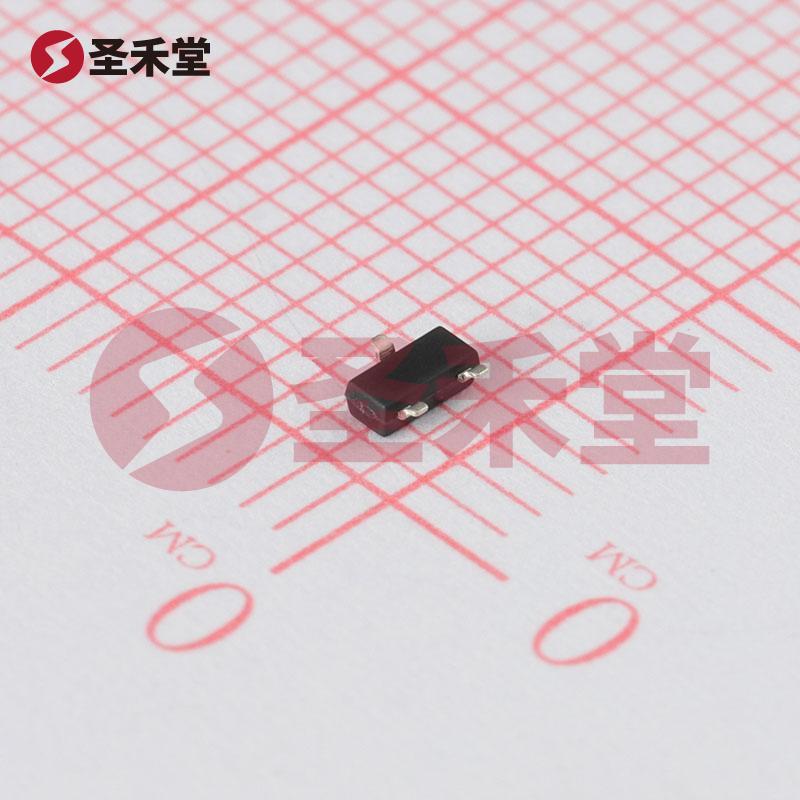

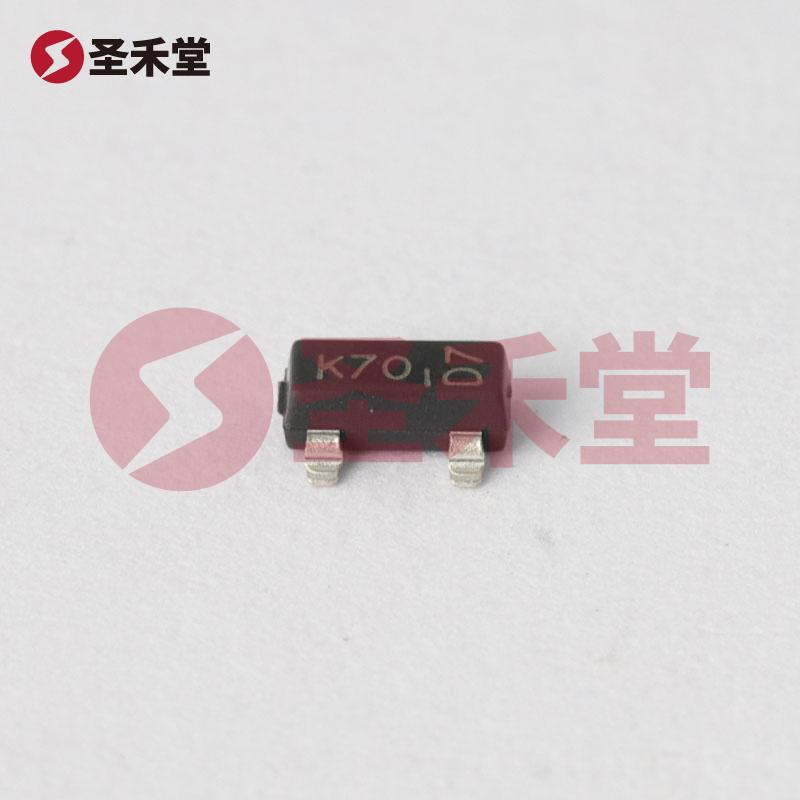

BS870-7-F
品牌 :
DIODES(美台)
封装 :
SOT23
包装 :
编带
重量 :
0.028g
描述 :
场效应管(MOSFET) 300mW 60V 250mA 1个N沟道 SOT-23
库存 :
1177(起订量1,增量1)
批次 :
2年内数量 :
X
0.232按整 :
圆盘(1圆盘有3000个)
合计 :
￥0梯度
内地(含税)
香港
1+
￥0.232
--
200+
￥0.149
--
1500+
￥0.13
--
3000+
￥0.115
--
30000+
产品参数
产品手册
产品概述
BS870-7-F参数
| 漏源电压（Vdss） | 60V | 连续漏极电流（Id）（25°C 时） | 250mA |
| 栅源极阈值电压 | 3V @ 250uA | 漏源导通电阻 | 5Ω @ 200mA,10V |
| 最大功率耗散（Ta=25°C） | 300mW | 类型 | N沟道 |
| FET 类型 | N 通道 | 技术 | MOSFET（金属氧化物） |
| 25°C 时电流 - 连续漏极 (Id) | 250mA（Ta） | 驱动电压（最大 Rds On，最小 Rds On） | 10V |
| 不同 Id、Vgs 时导通电阻（最大值） | 5 欧姆 @ 200mA，10V | 不同 Id 时 Vgs(th)（最大值） | 3V @ 250µA |
| Vgs（最大值） | ±20V | 不同 Vds 时输入电容 (Ciss)（最大值） | 50pF @ 10V |
| 功率耗散（最大值） | 300mW（Ta） | 工作温度 | -55°C ~ 150°C（TJ） |
| 安装类型 | 表面贴装型 | 供应商器件封装 | SOT-23-3 |
| 封装/外壳 | TO-236-3，SC-59，SOT-23-3 |
BS870-7-F手册
BS870-7-F概述
产品概述：BS870-7-F N沟道MOSFET
一、基本信息
BS870-7-F 是一款高性能的 N沟道金属氧化物半导体场效应管（MOSFET），其设计旨在满足各种电子设备中对高效功率开关及低功耗的需求。这款 MOSFET 具有额定漏源电压（Vdss）为 60V，连续漏极电流（Id）为 250mA，适用于多种工业和消费电子产品中。
二、技术参数
- 漏源电压 (Vdss): 最高为 60V，这使得其在高电压环境下的应用非常可靠。
- 连续漏极电流 (Id): 在 25°C 的条件下，允许的持续电流为 250mA，适合于低功耗和中功率的应用。
- 栅源极阈值电压 (Vgs(th)): 该元件的栅源极阈值电压为 3V @ 250μA，表明其在低电压下能够有效开通，利于节省能源。
- 漏源导通电阻 (Rds(on)): 该产品在 200mA 和 10V 驱动电压下的导通电阻最大为 5Ω，表明在开通状态下，能够提供相对较低的导通电阻，有助于减少功耗和发热。
- 最大功率耗散: 在环境温度 Ta=25°C 时最大功率耗散为 300mW，适合多种需要控制功耗的电路设计。
- 工作温度: 该 MOSFET 的工作温度范围广泛，从 -55°C 到 150°C，可以满足多种极端环境中的应用需求。
三、封装与安装
BS870-7-F 采用表面贴装型 (SMD) 封装，具体封装型号为 SOT-23。这种紧凑的封装增强了电路板的布局灵活性，使得该元件非常适合需要小体积、高集成度的电子产品。对于空间有限的设备，SOT-23 封装提供了必要的安装便利性。
四、应用场景
BS870-7-F 可广泛应用于以下领域：
- 移动设备： 包括智能手机、平板电脑等，其中对功耗和空间的要求较高。
- 消费电子： 适用于电视、音响等家用电器，帮助实现高效能的电源管理。
- 工业控制系统： 在自动化设备和传感器中使用，能够在高温和不同电压条件下稳定工作。
- LED 驱动电路： 由于其高效的开关特性，BS870-7-F 可以用作 LED 照明系统的开关元件。
- 电机控制： 在小型直流电机驱动电路中扮演重要角色，支持高效的电流管理。
五、性能优势
- 低导通电阻： BS870-7-F 的低 Rds(on) 特性确保了在开关状态下的低功耗和高效能运作，减少能够长时间工作的电子设备的发热。
- 高耐压性能： 60V 的漏源电压使其能满足各种标准工业应用的需求，确保设备在不超过规格的情况下运行。
- 广泛的工作温度范围： 适应极端温度变化，增加了其应用场景的灵活性。
六、总结
总体上，BS870-7-F 是一款具有优异性能的小型 N沟道 MOSFET，非常适合各类对功耗和空间有严格要求的应用。该产品不仅具备较高的电气性能，且安装方便，适合快速集成。同时，其广泛的工作温度范围和良好的长期稳定性，为电子产品的可靠性提供了保障。无论在低功耗领域还是更为复杂的功率管理系统中，BS870-7-F 的表现都将非常出色，成为工程师们的理想选择。
