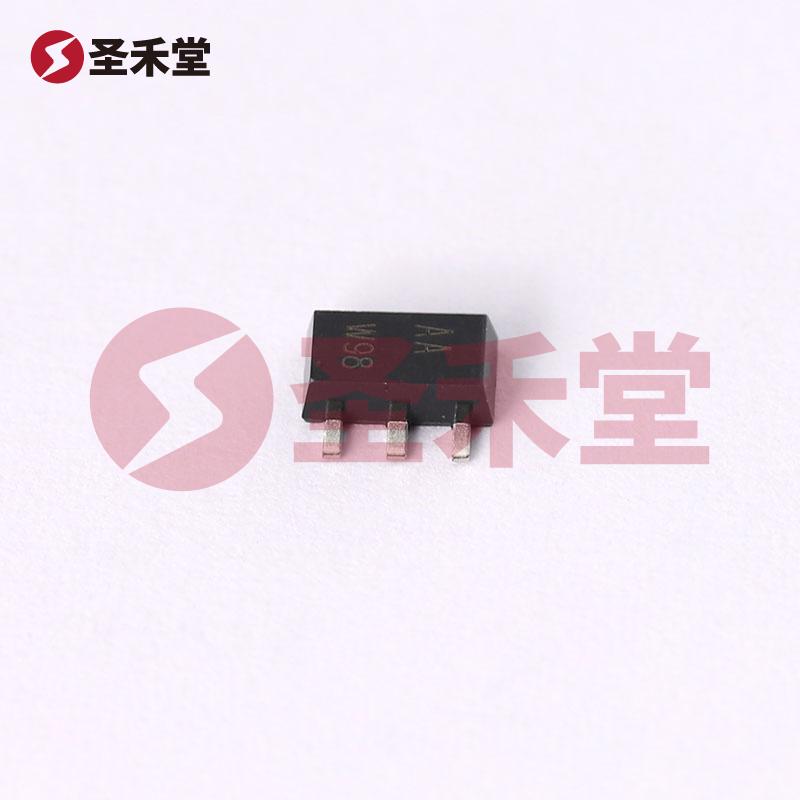

BCX51,115 产品实物图片

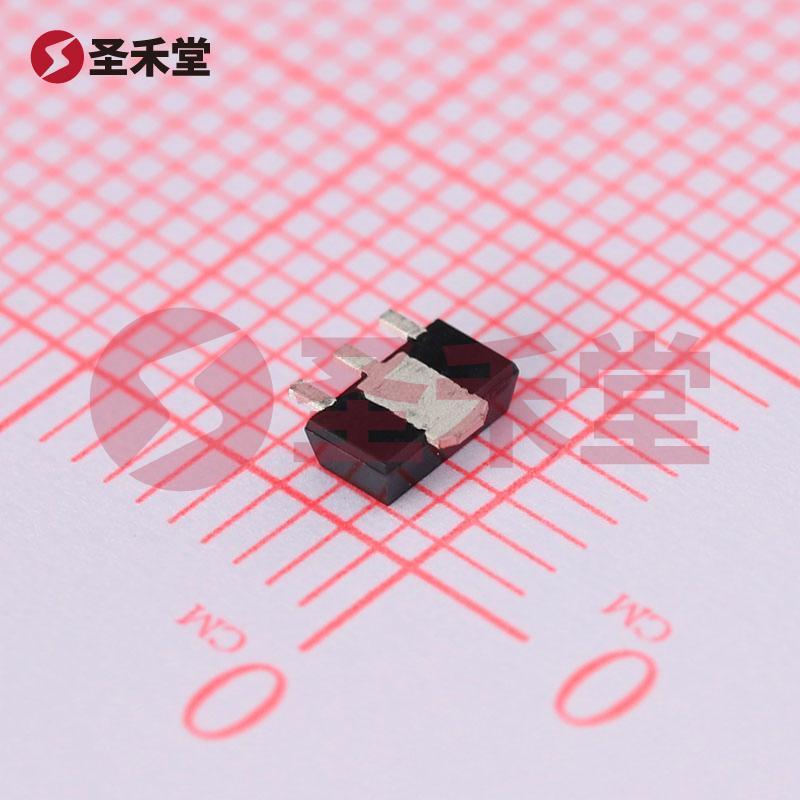

BCX51,115 产品实物图片
商品图片1
商品图片2
商品图片3
注:图像仅供参考,请参阅产品规格数据手册

BCX51,115

商品编码: BM0000281569
品牌 :
Nexperia(安世)
封装 :
SOT-89
包装 :
编带
重量 :
1.08g
描述 :
三极管(BJT) 1.3W 45V 1A PNP SOT-89-3
库存 :
5189(起订量1,增量1)
批次 :
2年内
数量 :
X
0.744
按整 :
圆盘(1圆盘有1000个)
合计 :
¥0
梯度
内地(含税)
香港
1+
¥0.744
--
50+
¥0.372
--
10000+
产品参数
产品手册
产品概述

BCX51,115参数

额定功率1.3W集电极电流Ic1A
集射极击穿电压Vce45V晶体管类型PNP
电流 - 集电极 (Ic)(最大值)1A电压 - 集射极击穿(最大值)45V
不同 Ib、Ic 时 Vce 饱和压降(最大值)500mV @ 50mA,500mA电流 - 集电极截止(最大值)100nA(ICBO)
不同 Ic、Vce 时 DC 电流增益 (hFE)(最小值)63 @ 150mA,2V功率 - 最大值1.3W
频率 - 跃迁145MHz工作温度150°C(TJ)
安装类型表面贴装型封装/外壳TO-243AA
供应商器件封装SOT-89

BCX51,115手册

BCX51,115概述

产品概述:BCX51,115 PNP晶体管

基本信息

BCX51,115是一款高性能的PNP型晶体管,广泛应用于各种电子电路设计。它能够满足大多数要求其在中高功率范围内执行开关和放大功能的电路需求。该器件由著名电子元器件制造商Nexperia(安世电子)提供,具有出色的电气性能和可靠的封装形式,适合于现代电子产品的设计。

结构与封装

BCX51,115晶体管采用表面贴装型(SMD)封装,具体封装为SOT-89(TO-243AA),这种紧凑的封装形式使其适用于高密度的电路板设计。SOT-89封装提供良好的热性能和电性能,确保器件在较高工作温度和极端条件下依然保持稳定的性能。其小型化设计也为缩减产品尺寸和提高集成度提供了便利。

主要电气特性

BCX51,115的额定功率为1.3W,这使其能够处理中等功率的应用需求,其最大集电极电流(Ic)为1A,适合为负载提供高达1A的电流输出。在电压方面,BCX51,115的集射极击穿电压(Vce)最大为45V,能够在多种工作环境中安全运行。

性能优势

  • 饱和压降:根据不同的集电极电流(Ic)和基极电流(Ib),在50mA和500mA时的Vce饱和压降最大为500mV,这确保了在开关状态下的高效能和较低的功耗。
  • 直流电流增益:该晶体管在150mA和2V的工作条件下,提供最小63的直流电流增益(hFE),优越的增益特性使得该器件在放大应用中表现出色。
  • 截止电流:BCX51,115的集电极截止电流(ICBO)最大为100nA,确保其在关闭状态下的漏电流十分微小,从而提升系统的整体效率。

工作温度与频率

BCX51,115的工作温度范围高达150°C,使其适合在高温环境中运作。此外,器件的跃迁频率为145MHz,这其次提供了一定的频率响应能力,能够适应多种高频信号传输的需求,使其在射频应用中亦有良好的表现。

应用场景

BCX51,115在众多领域均有广泛应用,尤其在以下几个方面表现尤为突出:

  1. 开关控制:适用于开关电源、马达驱动等应用,特别是在需要高效率和低功耗的场合。
  2. 信号放大:在音频放大器、无线通信等设备中,能有效进行小信号的放大处理。
  3. 混合信号电路:在模拟和数字电路中,该晶体管能够有效改善信号质量,降低失真。

结论

BCX51,115是一款性能强大的PNP型BJT晶体管,凭借其优越的电气特性和灵活的应用范围,它能够满足现代电子产品的多样化需求。无论是在开关控制还是信号放大领域,BCX51,115都表现出色,为设计工程师提供了一个理想的选择。借助其高集电极电流、高击穿电压和卓越的增益特性,该晶体管无疑是许多工业和消费电子产品设计中的关键元件。
