BAW56-7-F
BAW56-7-F参数
| 反向恢复时间（trr） | 4ns | 直流反向耐压（Vr） | 75V |
| 平均整流电流（Io） | 300mA | 正向压降（Vf） | 1.25V @ 150mA |
| 二极管配置 | 1 对共阳极 | 二极管类型 | 标准 |
| 电压 - DC 反向 (Vr)（最大值） | 75V | 电流 - 平均整流 (Io)（每二极管） | 300mA（DC） |
| 不同 If 时电压 - 正向 (Vf) | 1.25V @ 150mA | 速度 | 快速恢复 =< 500ns，> 200mA（Io） |
| 反向恢复时间 (trr) | 4ns | 不同 Vr 时电流 - 反向泄漏 | 2.5µA @ 75V |
| 工作温度 - 结 | -65°C ~ 150°C | 安装类型 | 表面贴装型 |
| 封装/外壳 | TO-236-3，SC-59，SOT-23-3 | 供应商器件封装 | SOT-23-3 |
BAW56-7-F手册
BAW56-7-F概述
产品概述：BAW56-7-F 开关二极管
1. 概述
BAW56-7-F 是一款由 DIODES（美台）制造的高性能开关二极管，采用 SOT-23 封装，提供了优异的电气性能和高效的空间利用率。该二极管的设计旨在满足各种电子应用的需求，包括但不限于信号整流、开关电源和电路保护等场合。
2. 主要参数
反向恢复时间（trr）: 该产品具有极短的反向恢复时间，仅为 4 纳秒，这使得 BAW56-7-F 特别适合高速开关应用。快速的恢复特性确保在频繁开关的电路中能够有效减少延迟和提高效率。
直流反向耐压（Vr）: BAW56-7-F 的最大直流反向电压为 75V，充分满足大多数低压电路对二极管的耐压需求。这种设计可确保在过电压情况下二极管不会发生击穿，从而确保电路的整体安全性。
平均整流电流（Io）: 该二极管的平均整流电流为 300mA（每二极管），使其能有效处理常见的整流要求。此外，产品在额定电流下的性能可靠，适合多种应用场景。
正向压降（Vf）: 在 150mA 的条件下，BAW56-7-F 的正向压降为 1.25V。这一特性能够有效降低功耗，提高电路的整体能效。
反向泄漏电流: 在 75V 电压下，该二极管的反向泄漏电流仅为 2.5µA，说明其具有良好的电气绝缘性能。这对于敏感设备和较高精度的应用尤其重要。
工作温度范围: BAW56-7-F 的工作温度范围为 -65°C 至 150°C，适应了各种严苛环境下的可靠运行。

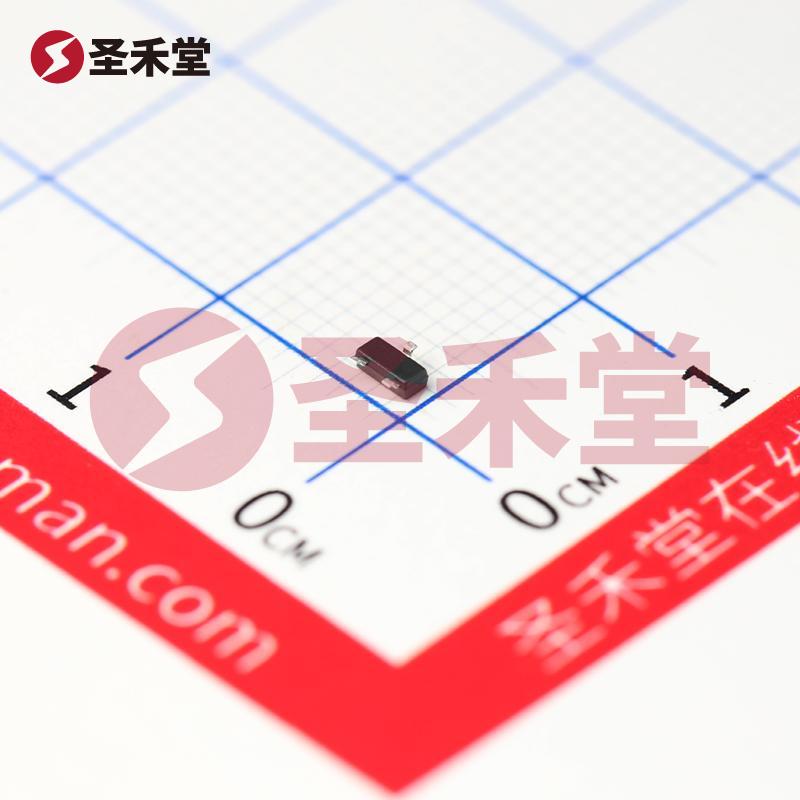

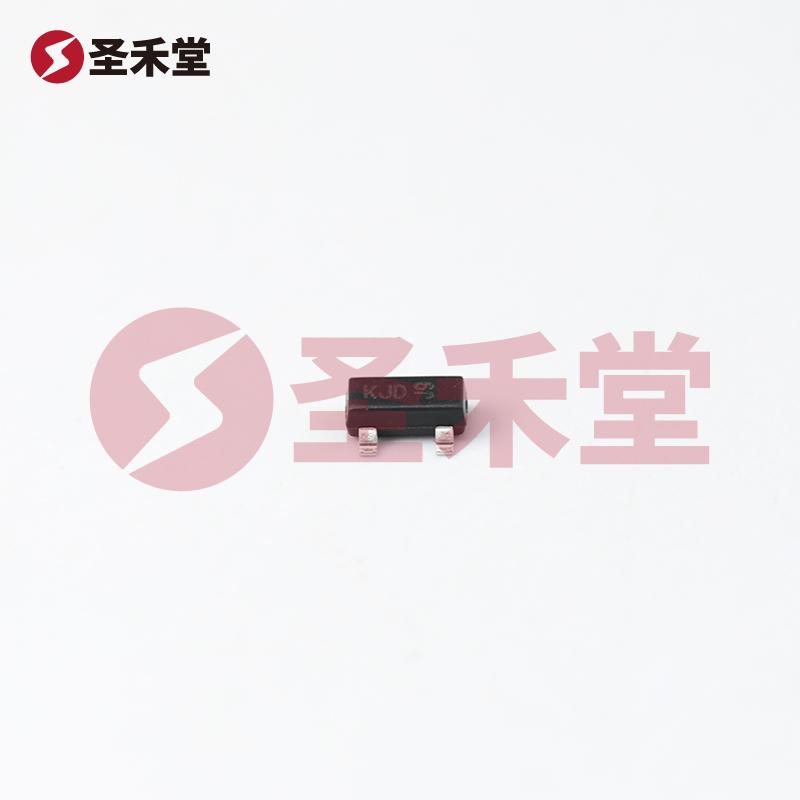

3. 封装与安装
BAW56-7-F 采用 SOT-23 封装，适合表面贴装技术（SMT），能够有效节省PCB的空间，提高设备的集成度。这种小型化的设计使其能够在紧凑的电路板上轻松布置，同时满足高效散热的需求。
4. 应用领域
BAW56-7-F 由于其卓越的性能，非常适合用于以下一些主要应用场景：
信号整流: 由于其快速的反向恢复时间和较低的正向压降，BAW56-7-F 能够有效处理高频信号的整流。
开关电源: 在开关电源设计中，该二极管能够保持高效率，并减少纹波和噪声，从而提高电源的稳定性和可靠性。
电路保护: 该产品的高耐压特性使其可以作为稳压和过电流保护器件，防止电路受到电压异常的损害。
5. 总结
BAW56-7-F 是一款优质的开关二极管，其独特的电气特性、广泛的应用适应性及紧凑的封装设计，使其成为各种电子设备设计中不可或缺的元件。无论是在高速开关电路、信号处理还是设备保护中，BAW56-7-F 都能够提供可靠且高效的解决方案，为电子产品的性能和稳定性保驾护航。选择 BAW56-7-F，就是选择了性能和创新的结合。
