BAV20WS-7-F
BAV20WS-7-F参数
| 反向恢复时间（trr） | 50ns | 直流反向耐压（Vr） | 150V |
| 平均整流电流（Io） | 200mA | 正向压降（Vf） | 1.25V @ 200mA |
| 二极管类型 | 标准 | 电压 - DC 反向 (Vr)（最大值） | 150V |
| 电流 - 平均整流 (Io) | 200mA | 不同 If 时电压 - 正向 (Vf) | 1.25V @ 200mA |
| 速度 | 小信号 =< 200mA（Io），任意速度 | 反向恢复时间 (trr) | 50ns |
| 不同 Vr 时电流 - 反向泄漏 | 100nA @ 150V | 不同 Vr、F 时电容 | 5pF @ 0V，1MHz |
| 安装类型 | 表面贴装型 | 封装/外壳 | SC-76，SOD-323 |
| 供应商器件封装 | SOD-323 | 工作温度 - 结 | -65°C ~ 150°C |
BAV20WS-7-F手册
BAV20WS-7-F概述
产品概述：BAV20WS-7-F 开关二极管
BAV20WS-7-F 是一款由 DIODES（美台）生产的高性能开关二极管，专为高效、低损耗的电路设计而打造，广泛应用于各类电子产品和电路中。其小型的 SOD-323 封装设计使其适合表面贴装技术（SMT），为现代电子设备的小型化提供了便利。
主要参数：
反向恢复时间（trr）：50ns
该二极管的反向恢复时间仅为 50 纳秒，表明其在高频开关应用中的良好性能。短暂的反向恢复期能够有效减少开关损失，提升电路的工作效率，尤其适合需要快速开关操作的应用场景。直流反向耐压（Vr）：150V
BAV20WS-7-F 具有高达 150V 的直流反向耐压，确保其在高电压应用中的稳定性和可靠性，能够在各种电压环境中安全工作。平均整流电流（Io）：200mA
该二极管的平均整流电流为 200mA，满足大多数小型电源供应及信号传输应用的需求。它能够同时处理小型电流负载而不导致性能下降。正向压降（Vf）：1.25V @ 200mA
在 200mA 的工作电流下，二极管的正向压降为 1.25V，这有助于减小功耗，提升整个电路的能效。
适用范围
BAV20WS-7-F 主要用于以下应用场景：
- 开关电源：其快速的开关特性适合用于开关电源的整流电路，提高效率。
- 信号整流：该器件能够有效整流高频信号，保证信号的完整性。
- 反向保护：可用于防止电路中的反向电流，保护后续电路免受损坏。
- 电子消费品：由于其小巧的封装，广泛适用于手机、平板电脑及其他便携式设备。
性能特征
- 低反向泄漏电流：在 150V 时，反向泄漏电流仅为 100nA，这确保了在高电压下的良好运作，减少了功耗。
- 小电容：在 0V 和 1MHz 的条件下，该二极管的电容为 5pF，确保其在高频应用上的有效性。
- 宽广的工作温度范围：工作结温范围为 -65°C ~ 150°C，优异的温度特性适合各种环境下的工作需求。
封装与安装

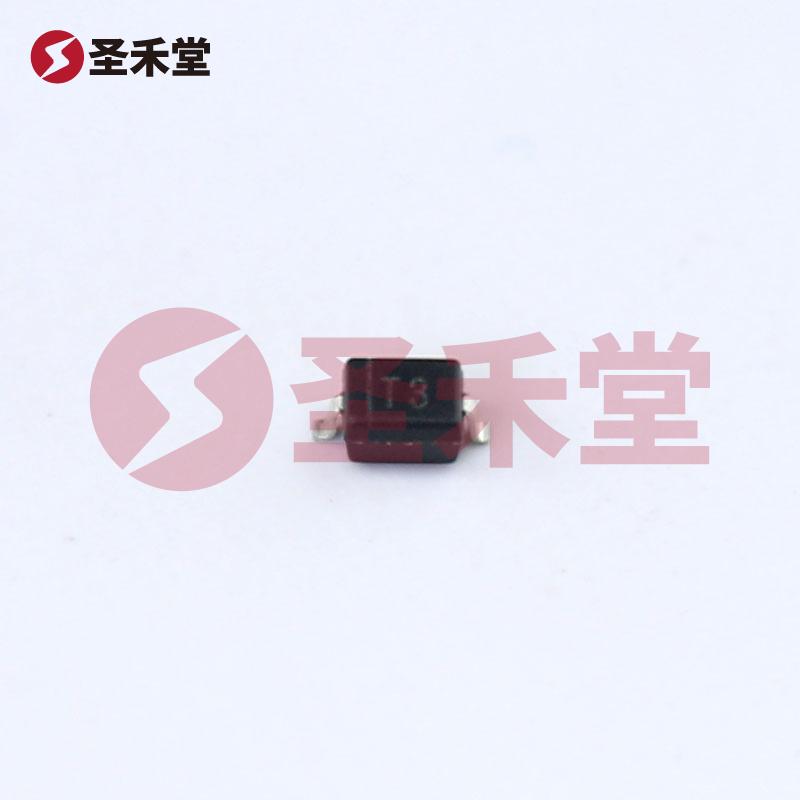

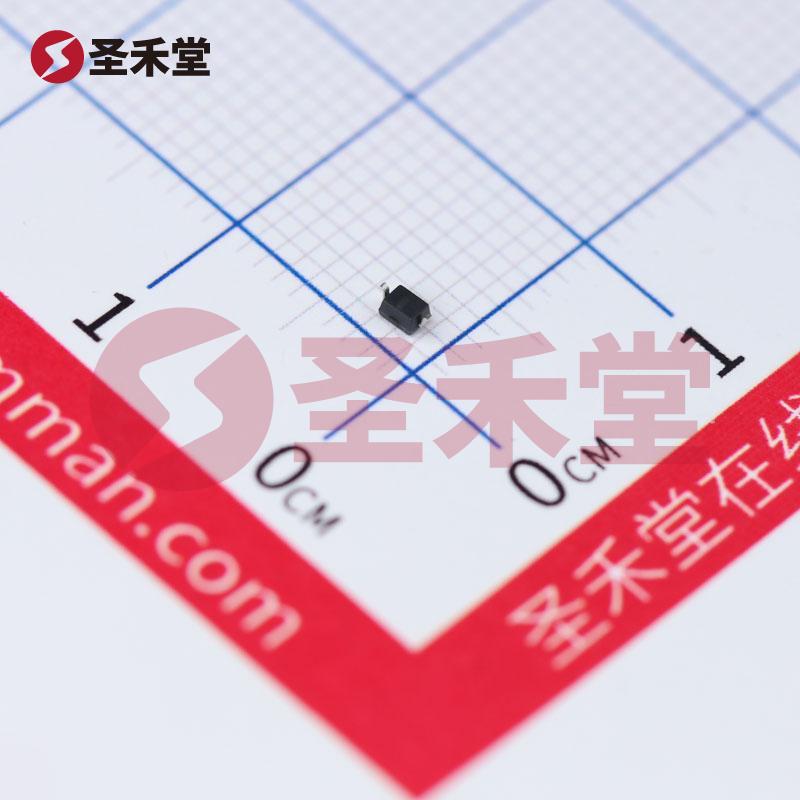

BAV20WS-7-F 采用 SOD-323 封装，其小型化的设计非常适合现代电子装置的空间需求。同时，该器件的表面贴装型设计，便于自动化生产、安装与焊接，能有效降低生产成本并提升生产效率。
总结
作为一款兼具高性能与小体积的开关二极管，BAV20WS-7-F 在提供快速响应能力及稳定性能的同时，满足严苛的工业标准和用户需求。对于追求高效能与高效率的工程师和设计师而言，BAV20WS-7-F 不仅是一个理想的选择，也是现代电子设备设计中的重要组成部分。无论是高频应用还是各种保护电路，BAV20WS-7-F 都能提供可靠的解决方案。
