LM2594MX-5.0/NOPB
LM2594MX-5.0/NOPB参数
| 功能 | 降压 | 输出配置 | 正 |
| 拓扑 | 降压 | 输出类型 | 固定 |
| 输出数 | 1 | 电压 - 输入（最小值） | 4.5V |
| 电压 - 输入（最大值） | 40V | 电压 - 输出（最小值/固定） | 5V |
| 电流 - 输出 | 500mA | 频率 - 开关 | 150kHz |
| 同步整流器 | 无 | 工作温度 | -40°C ~ 125°C （TJ） |
| 安装类型 | 表面贴装型 | 封装/外壳 | 8-SOIC（0.154"，3.90mm 宽） |
| 供应商器件封装 | 8-SOIC |
LM2594MX-5.0/NOPB手册
LM2594MX-5.0/NOPB概述
LM2594MX-5.0/NOPB 产品概述
一、产品简介
LM2594MX-5.0/NOPB 是德州仪器（Texas Instruments）推出的一款高性能降压型 DC-DC 电源转换器。该器件适用于从更高电压源（如电池或电源适配器）向低电压应用供电的场景，提供稳定的 5V 输出电压，最大输出电流可达 500mA。凭借其固定输出模式和简易的外部组件需求，LM2594MX-5.0/NOPB 成为众多电源管理应用中的热门选择，尤其是在消费电子、工业设备及电池供电的设备中应用广泛。
二、基本参数
- 功能: 降压 DC-DC 转换
- 拓扑结构: 降压型
- 输出配置: 正输出
- 输出类型: 固定输出
- 输出数量: 1
- 输入电压范围: 4.5V 至 40V
- 输出电压: 固定在 5V
- 最大输出电流: 500mA
- 开关频率: 150kHz
- 温度范围: -40°C 至 125°C
- 安装类型: 表面贴装型
- 封装类型: SOIC-8
三、特性与优势
高效率: LM2594MX-5.0/NOPB 采用采用高效率的降压拓扑设计，能够在转换中最大程度降低功耗，提升整体效率，从而延长设备的持续工作时间，特别适合于电池供电应用。
宽输入电压范围: 该芯片支持输入电压范围从 4.5V 到 40V，适应多种电源情况，包括使用标准电池组及其他电源适配器，这使得其应用领域更加广泛。
简化设计: LM2594MX-5.0/NOPB 的固定输出电压简化了设计复杂度，减少了外围组件需求，降低了整体电路设计的成本和时间。
强大的负载能力: 该器件能够提供高达 500mA 的输出电流，满足多种外部负载的需求，如小型马达、传感器和处理器等。
高开关频率: 工作频率为 150kHz，虽然不是市场上最高的，但仍然可以有效减小外部电感和电容的尺寸，最终实现小型化的设计。
可靠性与耐用性: LM2594MX-5.0/NOPB 在 -40°C 至 125°C 的环境温度下表现出色，适用于恶劣的工作条件，适合工业应用和汽车电子设备。
四、应用场景
LM2594MX-5.0/NOPB 被广泛应用于诸如电池充电器、汽车电源系统、电动工具、计算机外围设备、消费电子等领域。其高效能和稳定输出使其成为设计需要考虑电源转换的主要元器件之一。

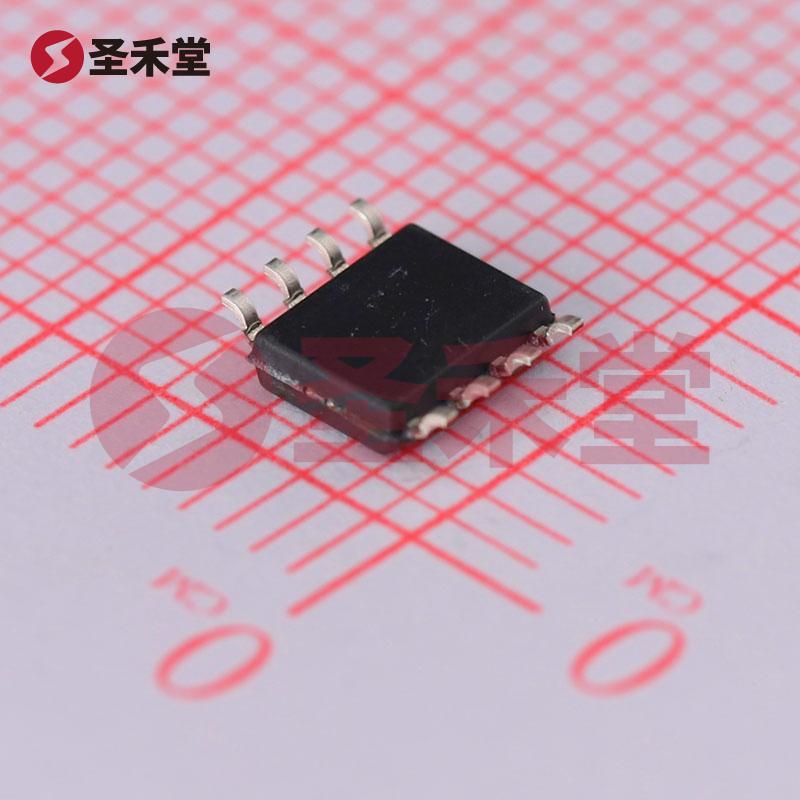

五、产品封装
该芯片采用 8-SOIC 封装，便于市场上的表面贴装技术（SMT）。该封装形式小巧、结构稳定，并且适合于现代电子设备的密集型设计，进一步提升了集成度和可靠性。
六、总结
整体来看，LM2594MX-5.0/NOPB 是一款优秀的 DC-DC 降压变换芯片，凭借其宽广的输入范围、高效能、固定输出和出色的耐温性，极大地方便了固定电压电源的设计需求。其应用广泛且可靠性高，使其在电子设计领域表现优异，成为许多工程师和设计师的首选器件之一。通过合理的电路设计和选型，LM2594MX-5.0/NOPB 将在多种电源管理应用中贡献其价值。
