L78S12CV

L78S12CV 产品概述

L78S12CV是一款由意法半导体（STMicroelectronics）推出的线性稳压器（LDO），它在电子设计领域中占据了重要的地位。作为固定输出的稳压器，L78S12CV不仅能提供稳定的12V固定输出电压，还具备一系列优异的性能参数，使其成为电子设备供电系统中不可或缺的元件之一。

1. 基本参数

L78S12CV的输入电压范围非常宽广，支持最大的输入电压可达35V，确保其在多种应用场景中都能够正常工作。其输出电压固定为12V，输出电流能力能够达到2A，这样的输出能力满足了大多数低功耗和中功耗应用的需求。此外，其静态电流（Iq）为8mA，体现了其在功耗管理方面的卓越表现。

2. 性能特征

L78S12CV的旁路功率抑制比（PSRR）为47dB（在120Hz频率下），这意味着该稳压器对于输入电压中的纹波干扰具有良好的抑制能力，从而确保输出电压的稳定性。这一点对于那些对电源电压要求严格的敏感组件，例如模拟电路和音频设备，尤为重要。

此外，该器件还集成了多种保护功能，包括过流保护、温度过高保护和短路保护。这些保护机制在保证器件安全运行的同时，也提升了整个系统的可靠性和稳定性。无论是在工业应用还是商业设备中，L78S12CV的这些特性都使其成为用户首选的DC-DC电源管理解决方案之一。

3. 工作温度范围

L78S12CV的工作温度范围广泛，能够在0°C到150°C的环境中稳定工作。这一特性使得该器件能够在各种苛刻的工作条件下应用，如汽车电子、工业设备和各种电子仪器等，确保在极端条件下仍能正常工作。

4. 安装与封装

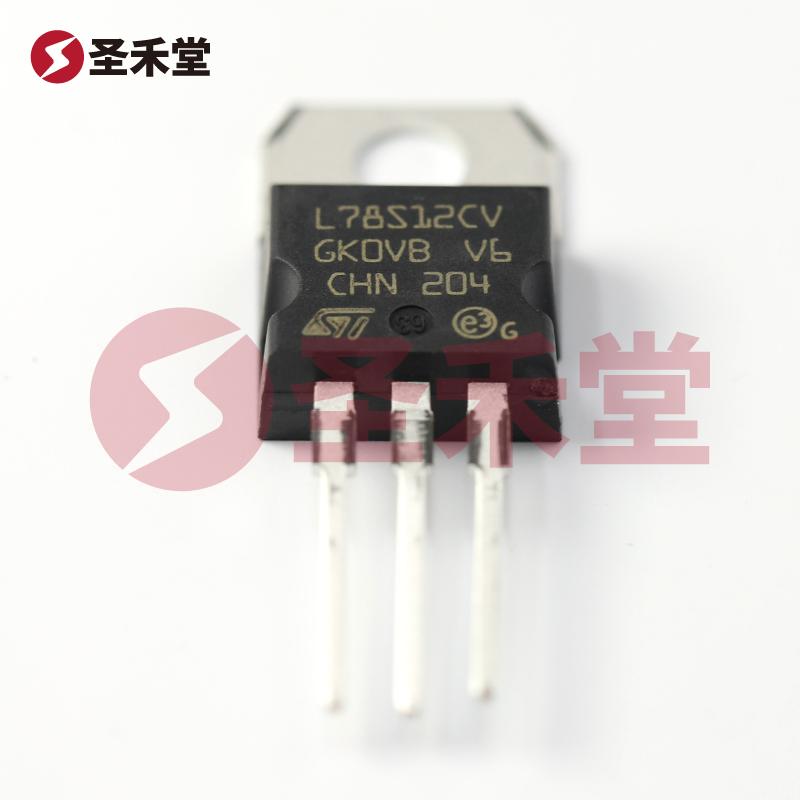

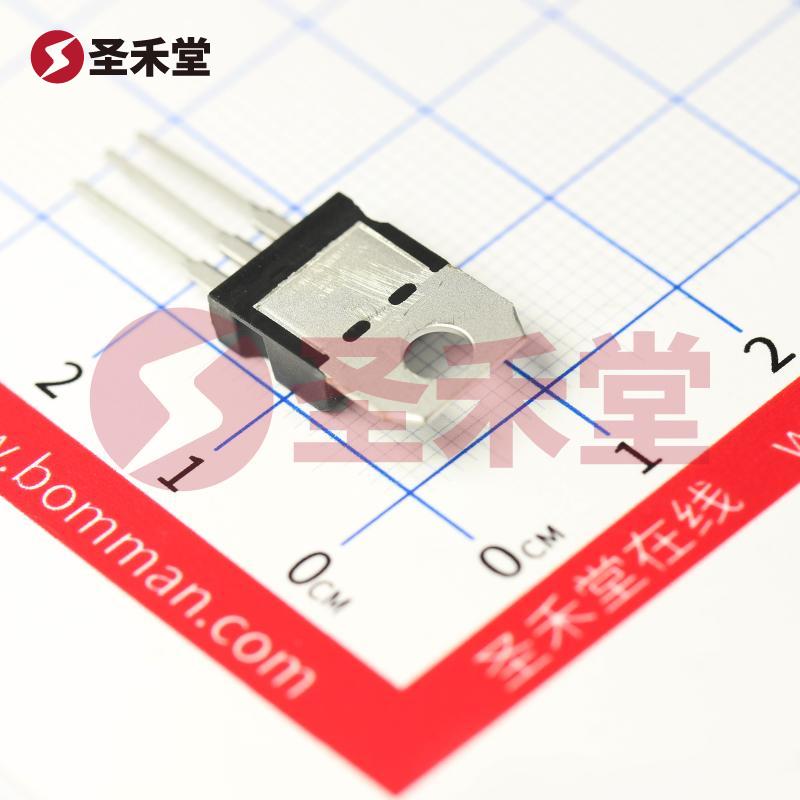

L78S12CV采用TO-220-3封装，这是一个非常常见的通孔元件封装形式，可以轻松地通过插座引脚安装在电路板上。TO-220的封装设计不仅有利于散热，而且使得安装更加方便和灵活。这种设计尤其适合高功率应用中对散热性能有较高要求的场合，使得设计师能够更加高效地组织PCB布局。

5. 应用场景

由于其卓越的稳定性和可靠性，L78S12CV可以广泛应用于多种领域。例如：

• 消费电子产品：如音频放大器、数码相机和家用电器等。
• 工业设备：用于各类仪器仪表和控制系统中。
• 汽车电子：例如车载音响、导航仪及其他车载配件中的电源管理。
• 通讯设备：在基站、路由器、交换机等设备中，作为核心电源稳压。

6. 总结

L78S12CV线性稳压器具备高输入电压、电流输出能力和良好的电源纹波抑制特性，加之其丰富的保护功能，使其成为许多电子应用的理想选择。无论是针对高功率工业设备，还是消费类电子产品，L78S12CV都能为设计师提供一种稳定、简便的电源解决方案。

凭借其优越的性能和灵活的应用能力，L78S12CV无疑是一个值得推荐的产品，能够大幅提升电源设计的质量和可靠性。
