L78M09ABDT-TR

L78M09ABDT-TR 产品概述

L78M09ABDT-TR是一款由意法半导体（STMicroelectronics）制造的线性稳压器（LDO），该器件专为需要9V稳定输出的电子应用设计。其能够将最大输入电压达到35V的电源转换为稳定的9V直流电源，输出电流可达500mA。L78M09ABDT-TR是一个表面贴装元件，采用DPAK封装，这使得它可以在多种电路板设计中占用更少的空间，同时提供良好的热管理性能。

基本特性

1. 输出类型: 固定电压输出，这对于多种需要固定电源电压的应用非常方便。
2. 最大输入电压: 35V，这保证了L78M09ABDT-TR可以适应高压电源输入，从而扩展其使用范围。
3. 输出电流: 最大输出为500mA，适合驱动大多数中小功率的负载。
4. 输出电压: 固定的9V输出，对于许多数字和模拟电路应用来说，这是一种标准电压。
5. PSRR/纹波抑制: 具有56dB（在120Hz时）的PSRR，这表明在输出频率中能够显著抑制电源线的噪声，确保电路的稳定性和性能。
6. 工作温度范围: 从-40°C到125°C，使得该器件可在各种环境条件下工作，适用于工业、汽车以及消费电子等领域。
7. 保护功能: 集成了过流、超温与短路保护功能，这些特性为稳压器及其负载增加了额外的安全性。

封装与安装

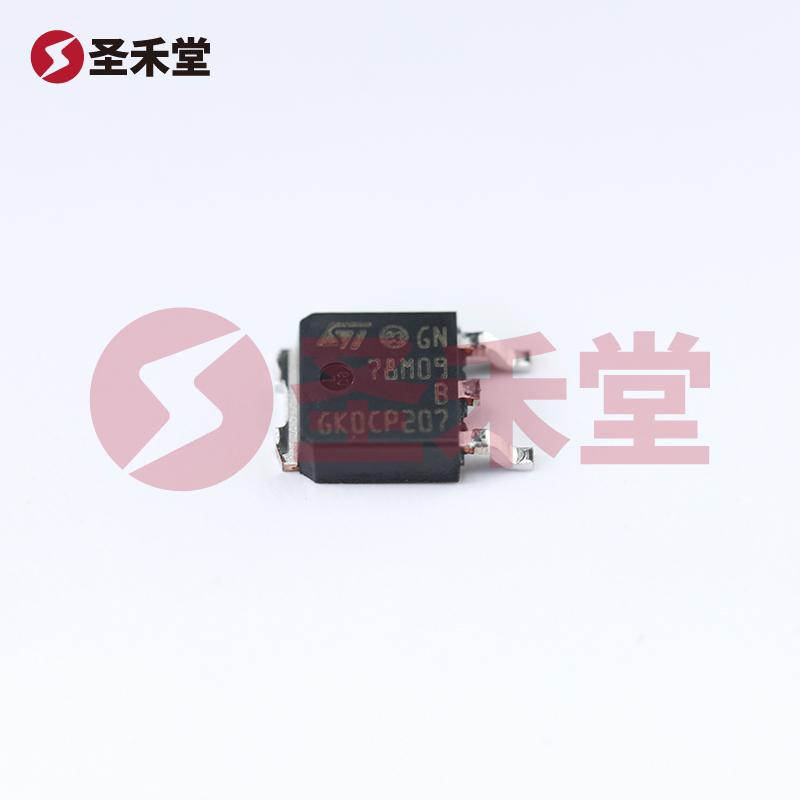

L78M09ABDT-TR采用DPAK封装，具有较好的散热性能和机械强度，适合自动贴片生产。其表面贴装特性使得设计工程师能够有效利用PCB空间，适合高密度的电路板布局。DPAK封装也简化了后期的焊接和装配过程，提高了生产效率。

应用场合

L78M09ABDT-TR广泛应用于多个电气和电子领域，适合以下场合：

• 消费电子: 如便携医疗设备、家用电器和个人计算器等需要稳定9V电源的应用。
• 通信设备: 在无线基站、路由器等设备中，用于为射频模块及其他负载提供稳定电源。
• 汽车电子: 电动门锁、车载计算机等需要满足可靠性高以及工作温度广的应用场合。
• 工业控制: 在工业自动化、传感器和控制器中提供可靠的电源支持。

性能优势

与传统的开关电源相比，L78M09ABDT-TR作为线性稳压器的优点在于其输出电压波动小，噪声极低，对于对电源要求较高的微控制器和模拟电路，能够提供稳定的电源保障。此外，其内部保护机制能够有效防止由于瞬时过载或者短路引起的器件损坏，保证整个电路的稳定运行。这些特性使得L78M09ABDT-TR不仅是一款功能全面的稳压器，同时也是设计人员在选择电源解决方案时的可靠选项。

结论

L78M09ABDT-TR是一款优秀的线性稳压器，具备稳定的输出电压、高输入电压承受能力、适中的输出电流及多种保护功能，使其适应于各种应用需求。无论是在开发新产品还是改进现有产品，L78M09ABDT-TR都能够为设计者提供一个稳定、可靠的电源选择，是值得推荐的优质电子元器件。
