L78L05ABD13TR

产品概述：L78L05ABD13TR

简介

L78L05ABD13TR 是由意法半导体（STMicroelectronics）生产的一款高性能线性稳压器（LDO），提供固定的 5V 输出电压，适用于各种电子应用。这款稳压器主要用于需要稳定电源电压的场合，如消费电子、工业设备、通信设备等，其特点是高可靠性、低功耗以及广泛的工作温度范围。

主要特点

• 输出类型： 固定输出电压，即 5V，简化了电路设计并提供更高的可靠性。
• 输入电压范围： 最大输入电压可达 30V，使其适用于多种电源配置，具有良好的灵活性。
• 输出电流： 该器件能够提供高达 100mA 的输出电流，适合一般小功率负载的供电需求。
• 静态工作电流（Iq）： 该稳压器在静态工作状态下的电流仅为 5.5mA，表现出较低的功耗，非常适合电池供电应用。
• 压降（Dropout Voltage）： 在 40mA 输出电流下，最大压降为 1.7V，这意味着在输入电压与输出电压之间可以容许一定的压差，为设计提供了灵活性。
• 功率抑制比（PSRR）： 具有 49dB 的 PSRR 指标（在 120Hz 时测试），能有效抑制输入电源的纹波和噪音，从而保证输出电压的稳定性。

保护功能

L78L05ABD13TR 设计了多种保护功能以增强设备的可靠性和安全性：

• 过流保护： 对于超过额定输出电流的负载，会自动限制输出电流，防止对电路的损害。
• 超温保护： 内置的温度检测功能可防止器件因过热而损坏，当温度超过一定阈值时，LDO 会暂停工作以恢复正常温度。
• 短路保护： 当输出端短路时，该器件能够及时识别并切断输出，保护后端电路的安全。

安装与封装

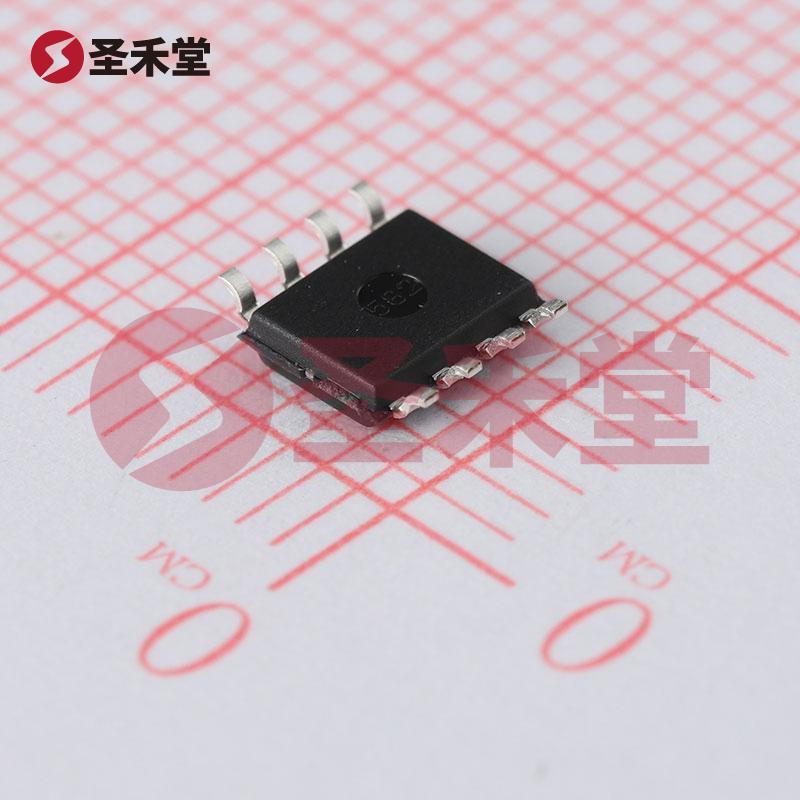

L78L05ABD13TR 采用表面贴装型（SMD）设计，封装为 8-SOIC（0.154"，3.90mm 宽），使得其在现代紧凑电路设计中有良好的适应性。这种封装类型不仅提高了组装工艺的效率，还优化了产品的散热性能。

工作温度范围

该稳压器的工作温度范围为 -40°C 至 125°C，具备广泛的环境适应性，适合在多种工业和消费场景中使用，确保了设备在不同工作条件下的可靠性。

应用场景

L78L05ABD13TR 由于其稳定的输出特性和保护功能，广泛应用于：

• 消费电子产品： 如音频设备、家用电器及移动设备等。
• 工业控制设备： 用于各类传感器、电机驱动及控制电路。
• 通信设备： 提供稳定的电源给网络设备及信号处理器。
• 汽车电子： 在汽车电子系统中，提供可靠的电源管理解决方案。

结论

L78L05ABD13TR 是一款性能稳定、功能齐全的线性稳压器，凭借其高输入电压兼容性、卓越的输出稳定性和多种内建保护功能，能够满足各种设计需求。无论是在商用还是工业应用中，其可靠性与有效性都能够确保系统的稳定运行，是设计师们的理想选择。Choosing L78L05ABD13TR means choosing quality and reliability in power supply design.
