IRLML9301TRPBF

IRLML9301TRPBF 产品概述

概述

IRLML9301TRPBF 是一款高性能的 P 型 MOSFET，采用表面贴装型封装（SOT-23/Micro3），由知名电子元件制造商 Infineon（英飞凌）生产。这款器件在电子电路中表现出卓越的优势，适用于多种应用场景，特别是在低电压、高开关频率的环境中。其额定漏源电压为 30V，连续漏极电流为 3.6A，非常适合用于功率管理、开关电源、马达驱动和其他数字电路中。

主要参数

• FET 类型：P 通道 MOSFET
• 漏源电压 (Vdss)：最大 30V，能够应对常见的电源管理需求。
• 连续漏极电流 (Id)：在 25℃ 条件下，最大连续漏极电流为 3.6A，保证了设备在高功率应用下的稳定性。
• 栅极驱动电压：Rds(on) 的最佳性能可在 4.5V 和 10V 的驱动电压下实现，适应多种逻辑电平驱动的需求。
• 导通电阻 (Rds(on))：在 10V 的栅极驱动和 3.6A 的漏极电流下，导通电阻最大为 64 毫欧，提供低损耗、高效率的电流传输。
• 门阈电压 (Vgs(th))：在 10µA 时，阈值电压 Vgs(th) 最大为 2.4V，确保在适当的驱动电压下快速开启和关闭。
• 栅极电荷 (Qg)：在 4.5V 驱动时，栅极电荷最大为 4.8nC，确保快速开关转换，适合高频应用。
• 输入电容 (Ciss)：最大值为 388pF（在 25V 下），保证低输入阻抗，提高开关响应速度。
• 功率耗散 (Pd)：在环境温度条件下，最大功率耗散为 1.3W，为电路设计提供了良好的热管理空间。
• 工作温度范围：能够在 -55°C 到 150°C 的广泛环境下稳定工作，适合用于苛刻的工业应用。

封装特性

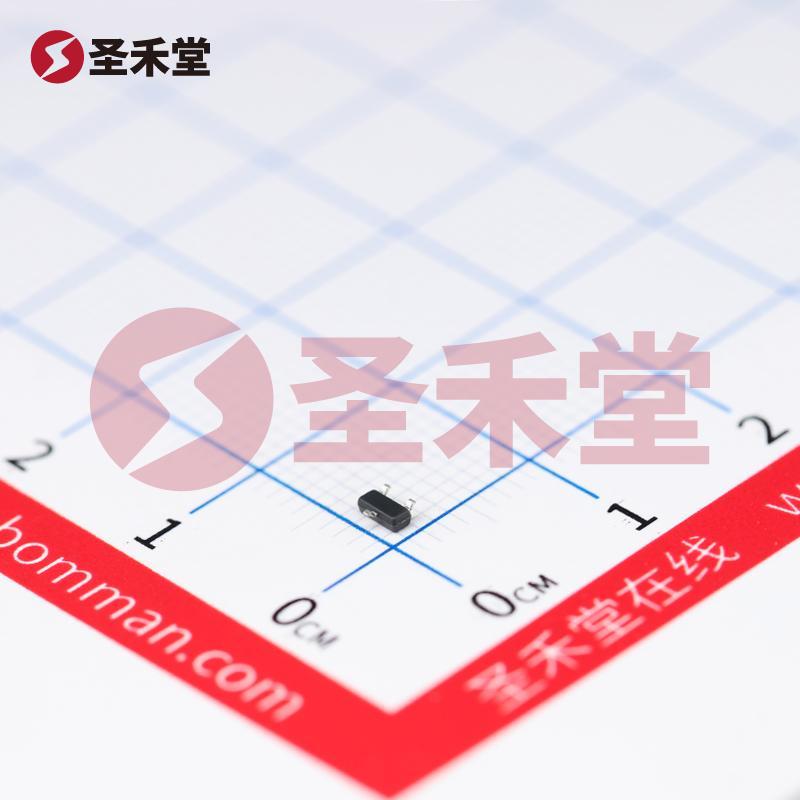

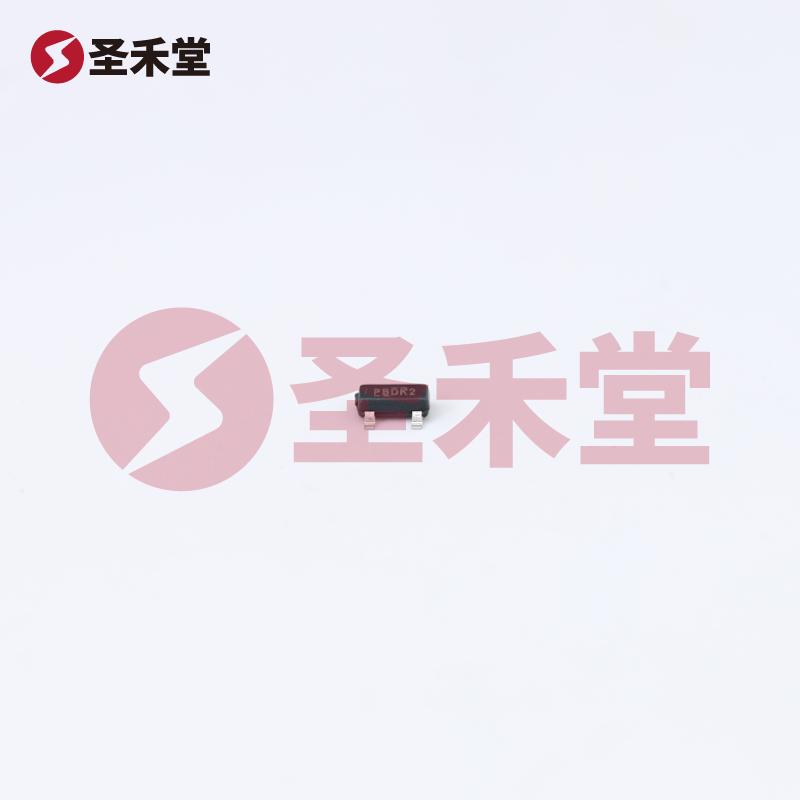

IRLML9301TRPBF 采用 SOT-23（TO-236-3，SC-59）封装，其紧凑的尺寸使其适合于面积受限的应用，同时有效降低了电路布局所需的空间。SOT-23 封装还具备良好的散热性能，使得该器件在高功率密度和高可靠性的要求下仍能稳定运行。

应用领域

IRLML9301TRPBF 适用的应用领域包括但不限于：

1. 电源管理：在 DC-DC 转换器中作为开关器件，提升转换效率。
2. 马达控制：在无刷直流电机驱动电路中，提供快速切换能力。
3. 家用电器：用于电源开关、安全开关和多种控制电路中。
4. 汽车电子：适合用于汽车照明、控制模块等低压系统。
5. 消费电子：在便携式设备、充电器中用作开关元件，有助于延长电池寿命。
6. 工业设备：可用于电动工具、电机驱动控制等工业领域。

总结

综上所述，IRLML9301TRPBF 是一款高效、可靠的 P 通道 MOSFET，适用于广泛的电源管理和控制应用。其优越的电气特性、良好的散热性能和紧凑的封装设计，使其在现代电子产品中具有很高的适用性和价值。无论是设计还是应用，IRLML9301TRPBF 都为工程师和设计人员提供了一种有效的解决方案，以满足不断变化的市场需求。
