FET 类型 | N 通道 | 技术 | MOSFET(金属氧化物) |
漏源电压(Vdss) | 100V | 25°C 时电流 - 连续漏极 (Id) | 42A(Tc) |
驱动电压(最大 Rds On,最小 Rds On) | 10V | 不同 Id、Vgs 时导通电阻(最大值) | 18 毫欧 @ 33A,10V |
不同 Id 时 Vgs(th)(最大值) | 4V @ 250µA | 不同 Vgs 时栅极电荷 (Qg)(最大值) | 100nC @ 10V |
Vgs(最大值) | ±20V | 不同 Vds 时输入电容 (Ciss)(最大值) | 2930pF @ 25V |
功率耗散(最大值) | 140W(Tc) | 工作温度 | -55°C ~ 175°C(TJ) |
安装类型 | 表面贴装型 | 供应商器件封装 | D-Pak |
封装/外壳 | TO-252-3,DPak(2 引线 + 接片),SC-63 |
IRFR3710ZTRPBF是一款高性能的N通道金属氧化物半导体场效应管(MOSFET),由著名的半导体制造商Infineon(英飞凌)出品。这款器件被广泛应用于功率电子领域,特别是在高效能开关电源、DC-DC转换器、马达驱动和其它高电流应用中,因其优异的导通特性和热性能而备受推崇。
IRFR3710ZTRPBF的设计重点在于降低导通电阻和增强电流承载能力,使其在高温和高负载条件下依然能够稳定工作。其最大Rds On值为18毫欧,使得在高电流操作时发热量极低,有助于提高整体系统的能效。
此外,该器件的最大功率耗散达到140W,适用于高功率应用场景。即使在极限操作条件下,IRFR3710ZTRPBF也能够可靠工作,支持广泛的工作温度范围(-55°C至175°C),确保其在各种严苛环境下的稳定性。
其Vgs(th)的最大值为4V,使得该MOSFET能够在较低的栅极电压下导通,为系统设计提供灵活性。优异的栅极电荷特性(Qg = 100nC)也意味着其驱动损耗较低,适合高频开关应用。
IRFR3710ZTRPBF的广泛适用性使其非常适合以下应用:

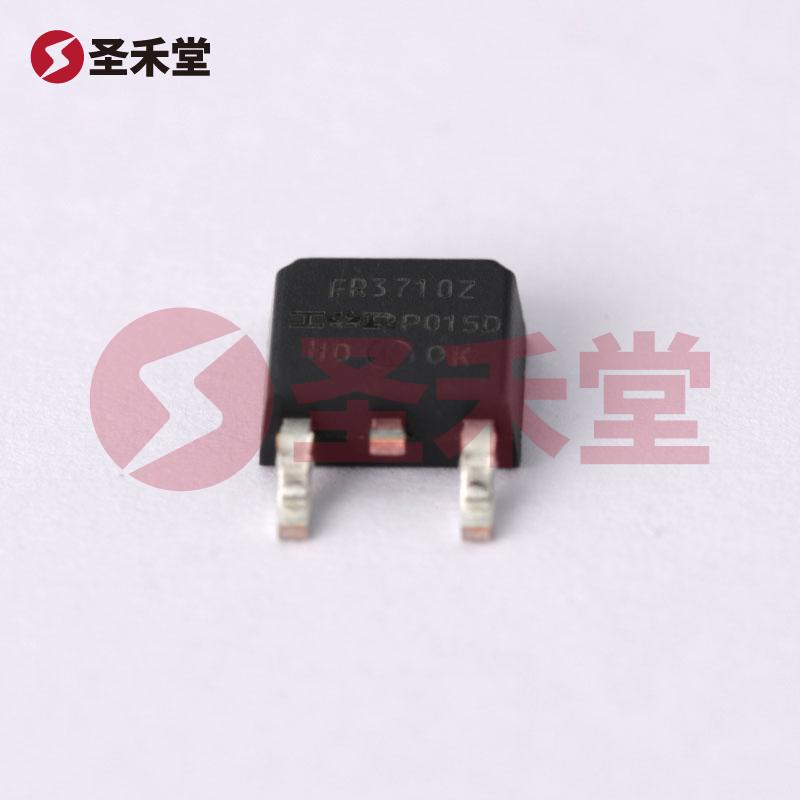

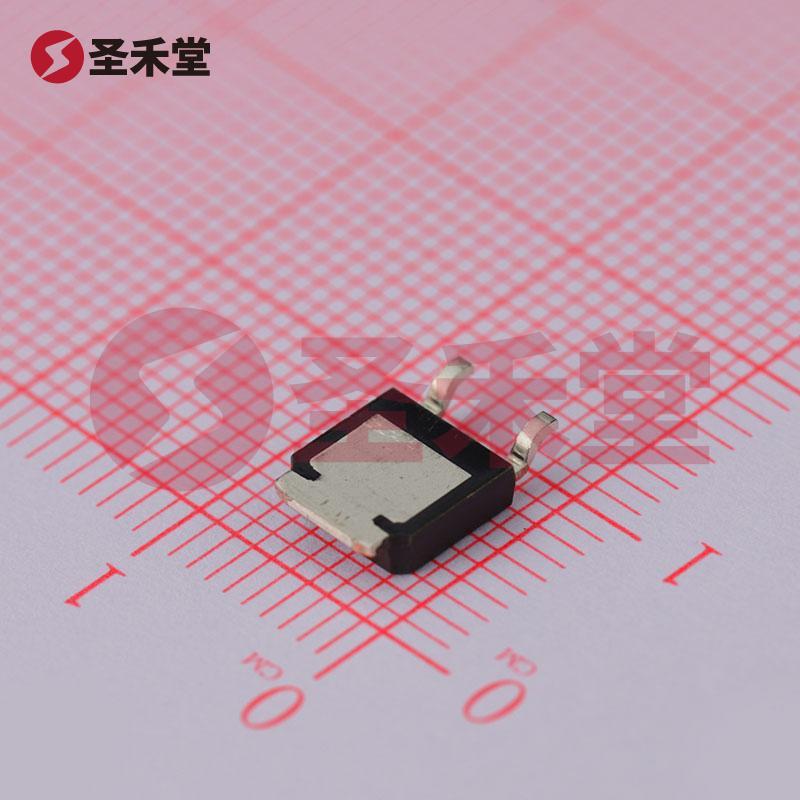

IRFR3710ZTRPBF采用TO-252-3(D-Pak)封装,便于面板安装,并且在提供足够散热的同时,也便于应用于表面贴装技术(SMT)。其小巧的封装设计在节省空间的同时保证了良好的电气性能。
总结而言,IRFR3710ZTRPBF是一款性能卓越的N通道MOSFET,结合了高效率、强电流处理能力和广泛的工作温度范围,使其成为高功率应用和要求严格的电子设计中的首选器件。随着现代电子技术的不断进步,IRFR3710ZTRPBF的多样化应用将推动电子产品的进一步性能提升。
