IR2136STRPBF

产品概述：IR2136STRPBF

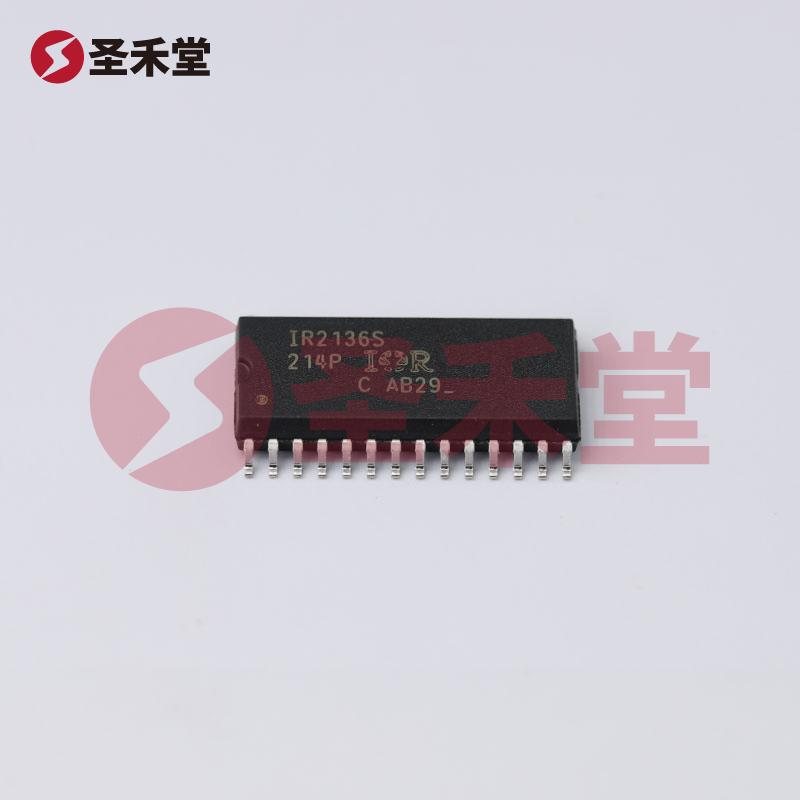

IR2136STRPBF是一款高性能的半桥栅极驱动器IC，由英飞凌（Infineon）公司生产，专为驱动IGBT和N沟道MOSFET设计，适用于要求严格的工业应用。其设计旨在满足高电压和高功率应用领域的需求，广泛用于电动机驱动、变频器、逆变器等电力电子系统中，在需要高效能和稳定性的环境下表现出色。

关键特性

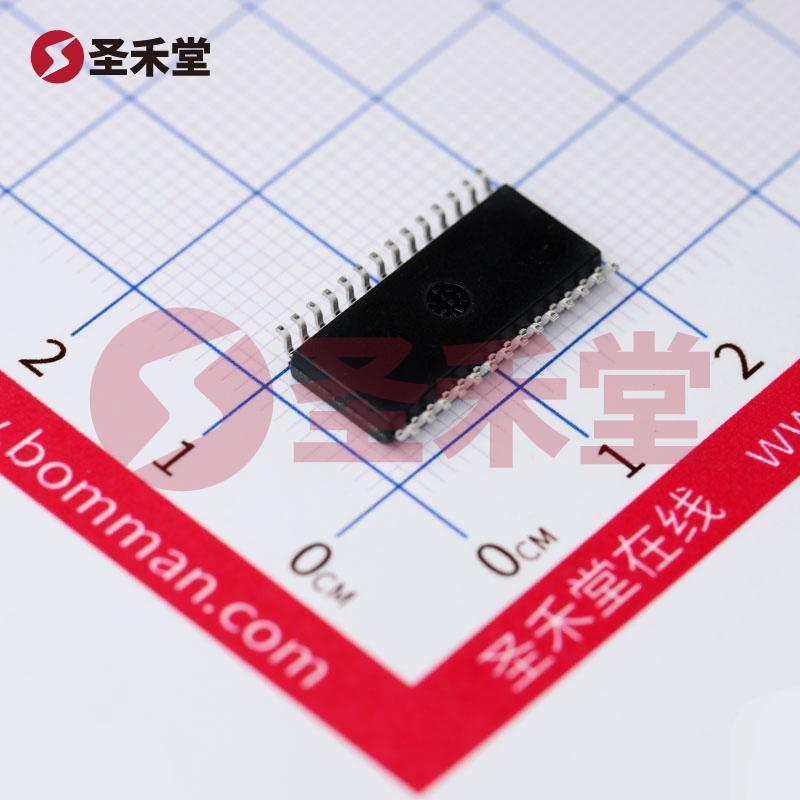

1. 安装类型：IR2136STRPBF采用表面贴装型（SMD）封装，便于自动化生产和降低PCB空间占用，提高设备的设计灵活性和紧凑性。

2. 逻辑电压：该元件支持低逻辑电压输入（VIL和VIH分别为0.8V和3V），确保与多种控制器和逻辑电路兼容，优化系统集成度。

3. 驱动配置与通道类型：IR2136STRPBF具有3相半桥驱动架构，共有6个驱动器，使其能够高效地控制三相电机，提供快速反应和稳定控制。

4. 电流输出能力：该驱动器的峰值输出电流（灌入与拉出）达200mA和350mA，支持快速且可靠的开关操作，降低近距离开关动作时的延迟和功耗。

5. 典型上升与下降时间：典型的上升时间为125ns，下降时间为50ns，这些快速响应特性能够显著提高开关频率效率，适应高频应用。

6. 工作温度范围：IR2136STRPBF具备-40°C至150°C的宽广工作温度范围，适合在严苛环境下运行，确保系统的可靠性与长久寿命。

7. 供电电压范围：工作电压为10V至20V，满足多种供电需求，同时高压侧最大电压可达600V（自举），能够应对高电压应用场景。

8. 栅极类型：该器件兼容IGBT和N沟道MOSFET，增强了其灵活性，使其能够满足不同用户的驱动需求。

应用领域

IR2136STRPBF广泛应用于电力电子设备中，特别是适用于以下应用：

• 电动机驱动：在变频器和伺服驱动系统中，IR2136STRPBF能够提供稳定的电流输出，确保电机的平稳启动和高效运行。

• 逆变器：在太阳能逆变器和UPS（不间断电源）中，该驱动器能够实现高效的开关控制，提高系统的整体能效。

• 工业自动化：用于机器人、电动工具及其它自动化设备中，IR2136STRPBF的快速响应特性确保了高精度的控制。

结论

综合考虑上述特性，IR2136STRPBF是一款具备强大功能和高可靠性的半桥栅极驱动器IC，非常适合在多种高性能电源管理应用中使用。其高电压、高温度操作范围以及优秀的电流输出能力，使其在现代电力电子系统中占据重要位置。无论是在工业电机控制、可再生能源变换，还是其他严苛的环境中，IR2136STRPBF都能提供出色的性能和可靠性，帮助工程师实现优秀的设计目标。
