电路/元件数 | 1 | 工作电压 | 3V ~ 15V |
多路复用器/解复用器电路 | 8:1 | 电路数 | 1 |
导通电阻(最大值) | 155 欧姆 | 通道至通道匹配 (ΔRon) | 5 欧姆 |
电压 - 电源,单 (V+) | 3V ~ 15V | -3db 带宽 | 70MHz |
沟道电容 (CS(off),CD(off)) | 7.5pF | 电流 - 漏泄 (IS(off))(最大值) | 200nA |
串扰 | -50dB @ 1MHz | 工作温度 | -40°C ~ 125°C(TA) |
安装类型 | 表面贴装型 | 封装/外壳 | 16-SOIC(0.154",3.90mm 宽) |
供应商器件封装 | 16-SO |
简介
HEF4051BT,653 是一款高性能的模拟多路复用器/解复用器,具有8:1的多路复用能力,适合多种电子应用。该器件由知名品牌Nexperia(安世)生产,采用16-SOIC封装,为现代电子设计提供了灵活性与高效性。它的工作电压范围为3V至15V,适应了广泛的应用场景。
基本特性
HEF4051BT,653 内部设计的电路采用了单电源供电方式,支持电压在3V至15V之间的范围。这种电压兼容性使其可以在便携式设备至工业控制系统中应用,提供更大的设计自由度。该器件的导通电阻最大值为155欧姆,通过有效管理信号的传输,提高了信号完整性。
在信号处理过程中,HEF4051BT,653 的通道间匹配(ΔRon)极低,仅为5欧姆,这对于多路信号的顺畅切换显得至关重要。同时,它的-3dB带宽高达70 MHz,确保了在高速信号传输时的应用性能。该器件的沟道电容(CS(off)和CD(off))为7.5pF,这一参数对于降低信号延迟和保持波形质量具有显著作用。
性能指标
在静态状态下,HEF4051BT,653 的电流泄漏(IS(off))最大值为200nA,这表示在关闭状态下对电池的消耗极小,适合电池供电的设备设计。此外,该器件展示了出色的串扰性能,达到-50dB @ 1MHz,确保了多路复用器在信号交叉干扰方面的优异表现,对于高质量音频和视频信号应用尤为重要。
工作环境
HEF4051BT,653 的工作温度范围为-40°C至125°C,能够在极端环境条件下可靠工作。这一广泛的温度适应性使得该产品特别适用于严苛工业环境、汽车电子以及其他高要求的应用场合。
封装与安装

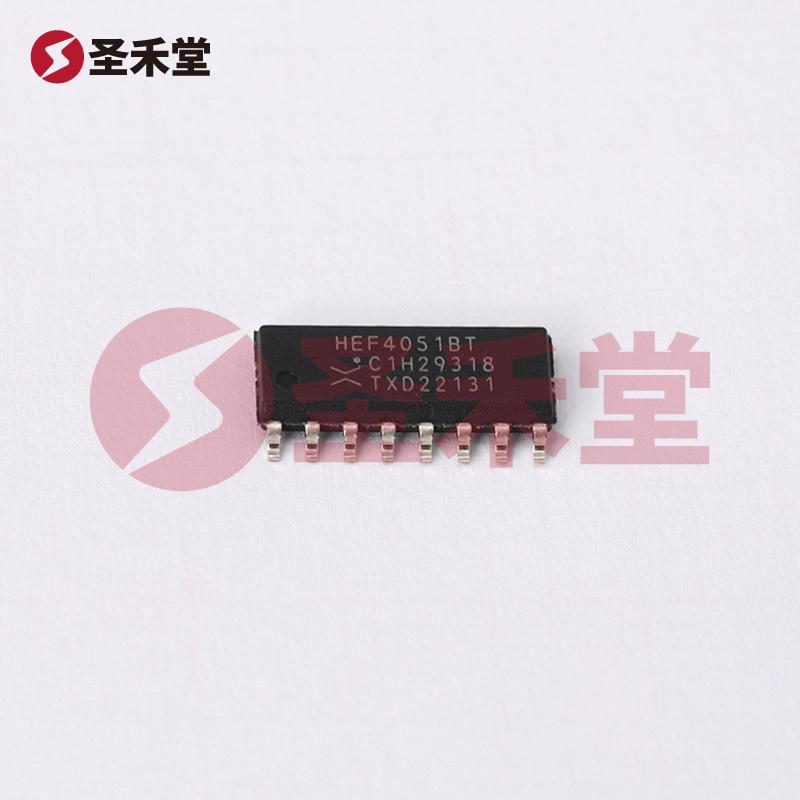

此器件采用了16-SO封装,体积小巧,方便进行表面贴装(SMD)。该设计不仅节省了PCB空间,而且还有助于提高组件的可靠性和耐用性,非常适合现代微型化电子设备的需求。这种封装适合自动化贴装生产线,提升了生产效率。
应用场景
HEF4051BT,653 的应用场景相当广泛,包括但不限于:
由于其出色的性能和灵活的应用范围,HEF4051BT,653 成为了许多设计工程师和系统集成商的优先选择。无论是在研发原型、生产商飞行测试还是在实际部署中,它的可靠性与高效性都为工程师提供了极大的价值。
总结
总之,HEF4051BT,653 是一款功能全面、性能优异的8:1模拟多路复用器,凭借出色的电气特性与可靠性,成为了现代电子应用中不可或缺的重要元器件。由于其广泛的工作电压范围、极低的导通电阻、优异的串扰表现,结合良好的耐环境特性,使其在众多高档电子应用中具有广泛的适用性和市场竞争力。用户可以根据自身需求灵活选用,为各种复杂的电子设计增添了高效解决方案。
