FZT690BTA

FZT690BTA 产品概述

一、基本信息与特性

FZT690BTA是一款高性能NPN型晶体管，具有以下关键参数：

• 额定功率：2W，保证了其在多种应用场景下的可靠性和耐用性。
• 最大集电极电流 (Ic)：3A，适合用于大电流驱动的应用。
• 最大集射极击穿电压 (Vce)：45V，能够在高压环境下稳定工作。
• 饱和压降 (Vce(sat))：在5mA至1A的范围内最大值为500mV，有助于有效降低功耗并提高效率。
• 截止电流 (ICBO)：最大值为100nA，表现出色的关断特性，使其在休眠状态下消耗极低的电流。
• 直流电流增益 (hFE)：在2A电流和2V电压下最小值为150，确保了在各种工作条件下的强大放大能力。
• 工作频率：跃迁频率高达150MHz，适合用于高频应用。
• 工作温度范围：-55°C到150°C，广泛适应各种恶劣环境。

二、封装与安装

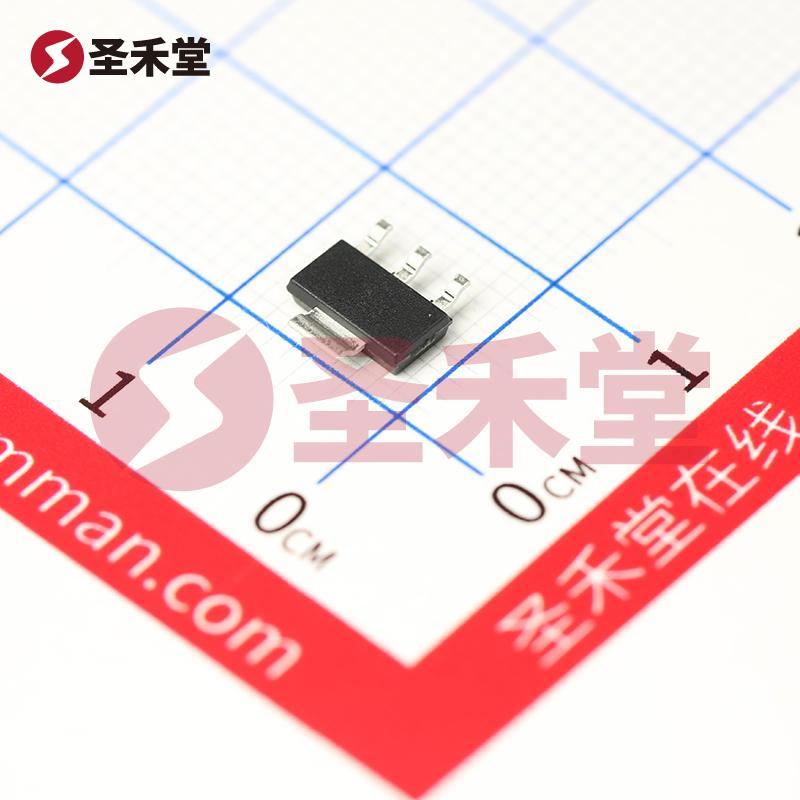

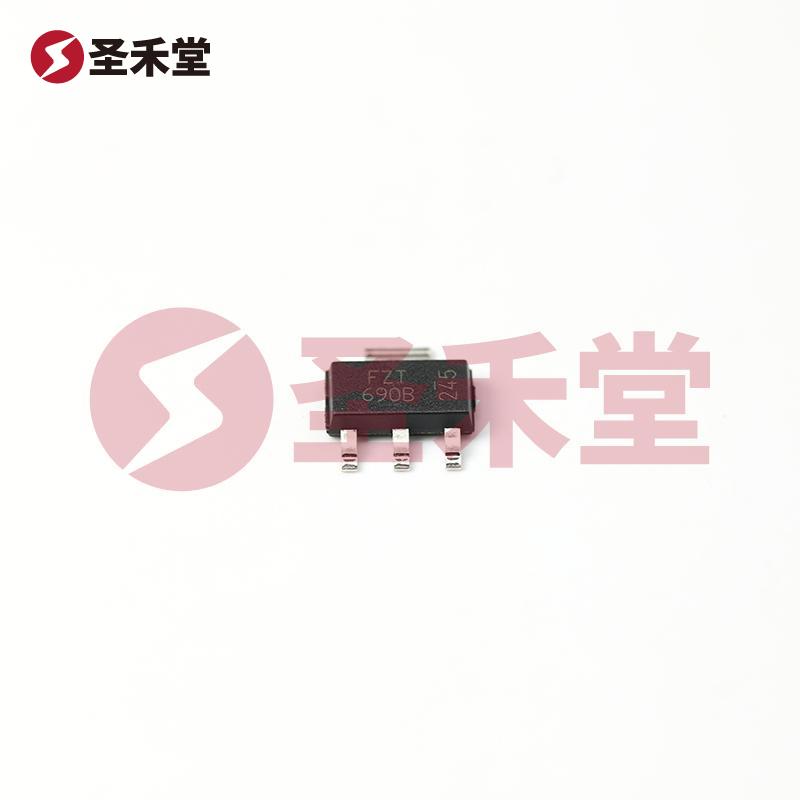

FZT690BTA采用SOT-223封装，这种表面贴装型设计不仅为电路板节省了空间，还提高了安装的便利性，适合各种自动化焊接设备。同时，TO-261AA的结构也提供了有效的散热能力，使晶体管在高负荷工作时保持稳定的性能。

三、应用场景

FZT690BTA广泛应用于各类电子产品中，尤其在以下几个方面表现优异：

1. 开关电源：由于其高集电极电流和良好的频率响应，该晶体管非常适合用于开关电源设计中，能够在高效转换中保持低热效率。

2. 音频放大器：凭借其优异的增益特性，FZT690BTA也可作为音频放大器的输出级，提供高保真音质的同时保证了信号的稳定传输。

3. 低噪声放大器：由于其极低的截止电流，在信号放大应用中能够有效减少噪声，确保高质量信号的传输。

4. 驱动电路：FZT690BTA适合用于电机驱动、继电器驱动等需要大量电流的控制电路，为控制系统提供可靠的输出能力。

四、可靠性与稳定性

FZT690BTA的设计考虑了电子设备在各种环境中的稳定性。在高温和低温环境中均能表现优异，对于需要长时间、稳定运行的产品尤其适合。同时，其低噪声特性保证了在高灵敏度应用中的可靠性。

五、总结

作为DIODES（美台）的一款NPN型晶体管，FZT690BTA凭借其强大的电流处理能力、高耐压性和优异的工作频率，成为电子设计的理想选择。无论是在开关电源、音频放大器、还是在各种控制和驱动应用中，FZT690BTA均可提供高效、可靠的解决方案。通过其小巧的SOT-223封装，该器件不但简化了设计，还实现了高性能和高可靠性，是现代消费电子、工业控制和通信设备中必不可少的元件之一。
