ES3D-13-F
ES3D-13-F参数
| 反向恢复时间（trr） | 25ns | 直流反向耐压（Vr） | 200V |
| 平均整流电流（Io） | 3A | 正向压降（Vf） | 900mV @ 3A |
| 二极管类型 | 标准 | 电压 - DC 反向 (Vr)（最大值） | 200V |
| 电流 - 平均整流 (Io) | 3A | 不同 If 时电压 - 正向 (Vf) | 900mV @ 3A |
| 速度 | 快速恢复 =< 500ns，> 200mA（Io） | 反向恢复时间 (trr) | 25ns |
| 不同 Vr 时电流 - 反向泄漏 | 10µA @ 200V | 不同 Vr、F 时电容 | 45pF @ 4V，1MHz |
| 安装类型 | 表面贴装型 | 封装/外壳 | DO-214AB，SMC |
| 供应商器件封装 | SMC | 工作温度 - 结 | -55°C ~ 150°C |
ES3D-13-F手册
ES3D-13-F概述

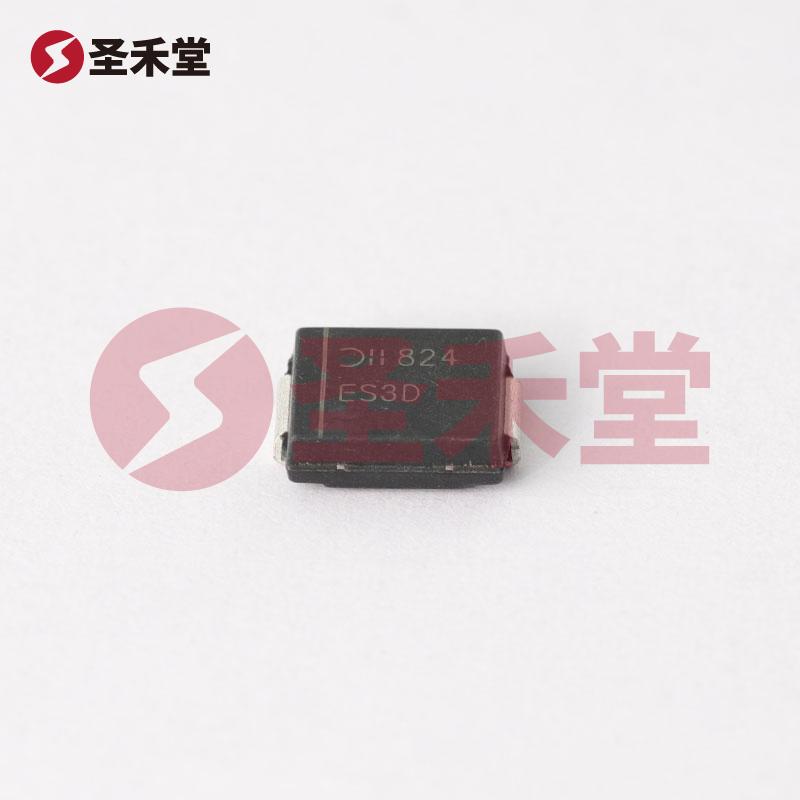

ES3D-13-F 产品概述
概述
ES3D-13-F 是一种高效率快恢复二极管，采用了标准的表面贴装型封装（DO-214AB/SMC），结合了优秀的电气特性和宽广的工作温度范围。这款二极管主要用于电源管理、开关电源、整流应用以及其他需要高效能与可靠性的电子产品中。作为美台品牌 DIODES 的一员，ES3D-13-F 保证了卓越的产品质量和性能。
主要参数
- 反向恢复时间（trr）: 25 ns
- 直流反向耐压（Vr）: 200 V
- 平均整流电流（Io）: 3 A
- 正向压降（Vf）: 900 mV @ 3 A
- 不同 If 时电压 (Vf): 900 mV @ 3 A
- 最大反向电压 (Vr): 200 V
- 反向泄漏电流: 10 µA @ 200 V
- 电容特性: 45 pF @ 4 V，1 MHz
- 速度: 快速恢复 =< 500 ns，> 200 mA（Io）
- 工作温度范围: -55°C ~ 150°C
电气特性
ES3D-13-F 的反向恢复时间（trr）仅为 25 ns，这使得此二极管非常适合于高频率应用，能够有效降低开关损耗。此外，其最大直流反向耐压（Vr）为 200 V，意味着它能够承受高达 200 V 的高电压，确保在高压环境下工作的安全性和可靠性。
该二极管的平均整流电流（Io）达到 3 A，这使其能够在各种应用中提供强劲的电流支持。同时，900 mV 的正向压降（Vf）在 3 A 时保持在一个合理范围内，可有效提高电路的效率，减少能量损耗。
反向泄漏 & 电容特性
在 200 V 的情况下，ES3D-13-F 的反向泄漏电流仅为 10 µA，这一特性对于高压应用中避免能量浪费至关重要。电容特性显示，电容值为 45 pF @ 4 V，1 MHz，表明其在高频应用时的性能优越，能够有效减少高频信号的失真。
安装与封装

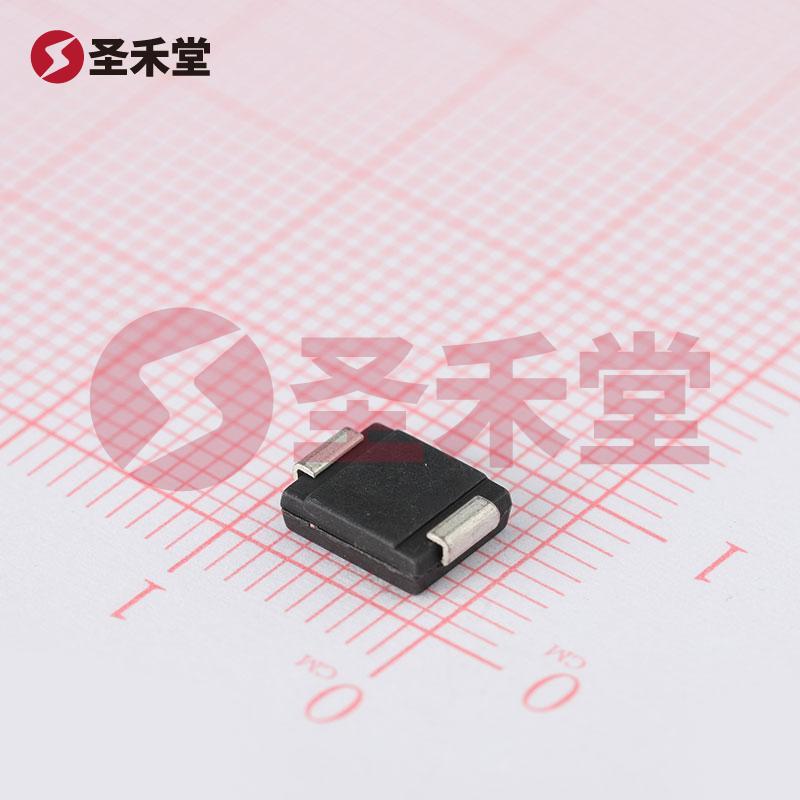

ES3D-13-F 采用 SMC 封装，这种封装方式非常适合现代电子产品的表面贴装需求。SMC 封装能够支持更高的功率密度和散热效率，同时又保持较小的尺寸，便利于集成化设计。其安装类型为表面贴装型，适合于自动化生产线的装配工艺。
工作温度范围
该产品的工作结温范围为 -55°C 到 150°C，这使得它在极端温度环境下依然能够正常工作，适用于航空、军用、汽车等要求严格的应用场合。
应用场景
ES3D-13-F 的特性决定了它在多个领域的广泛应用：
- 开关电源: 在高效电源转换中作为整流元件，大幅度提升转换效率。
- 电动汽车: 能满足电动汽车对功率和反向恢复时间的高要求。
- 快速切换电路: 由于其快速恢复特性，适用于高频开关电路。
- 消费电子: 使用在各种需要稳压和整流的消费电子产品中。
结论
总体而言，ES3D-13-F 是一款具备高效能、宽广操作温度和优良快恢复特性的二极管，理想地适用于高频率和高压应用。在现在快速发展的电子产品市场中，其出色的性能能够满足各种应用需求，尤其在电力管理和自动化领域具有广泛的应用前景。由于其可靠性及品质，不仅可为设计者提供高效的解决方案，也为最终产品的性能增添保障。
