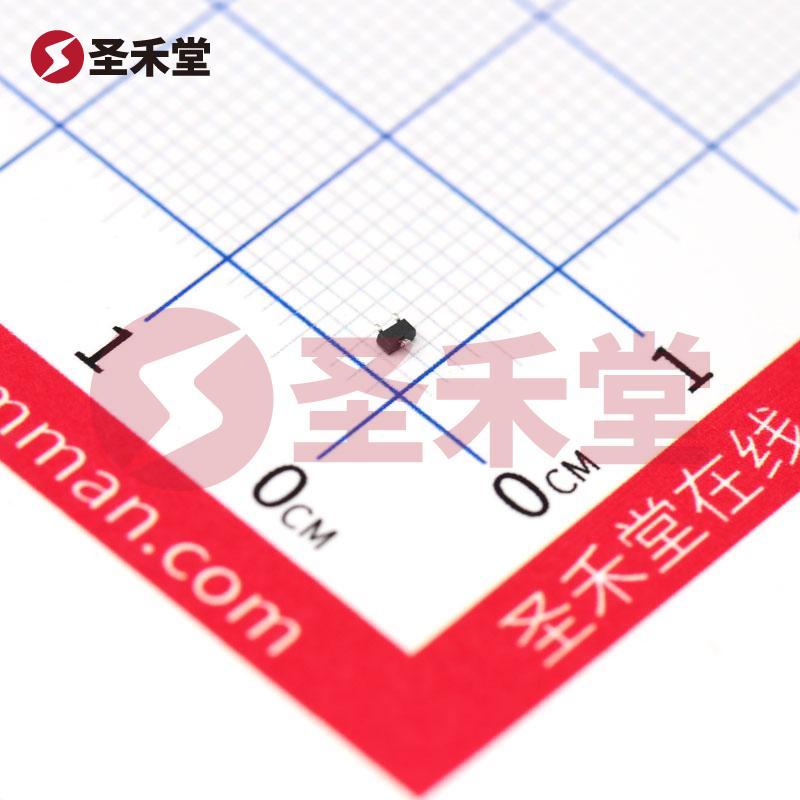

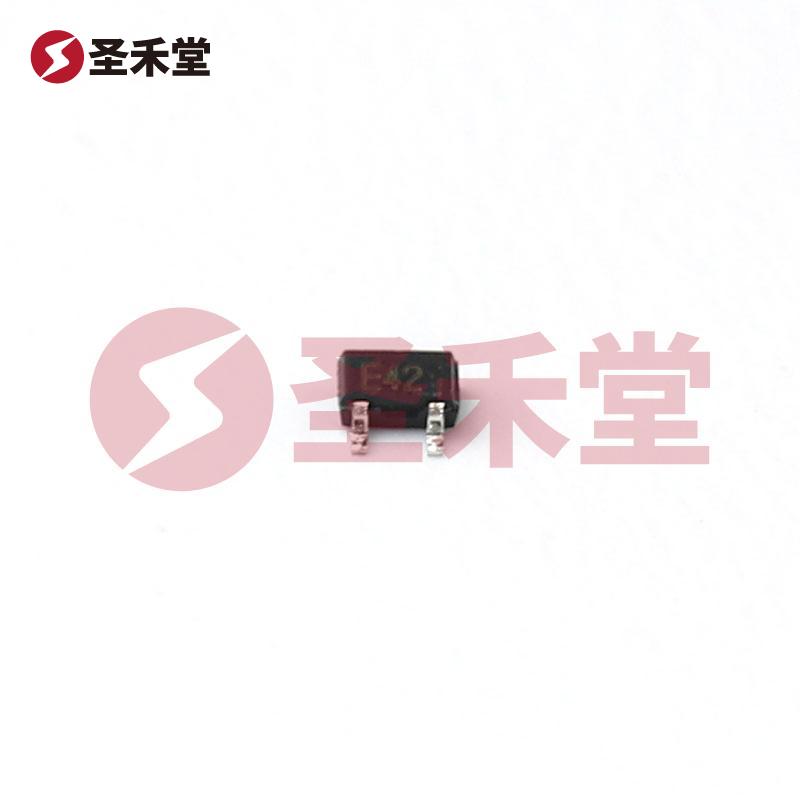

DTC123JETL

DTC123JETL 产品概述

DTC123JETL 是一款高性能的数字晶体管，由知名电子元器件制造商 ROHM（罗姆）生产。该器件在数字电路和开关应用中表现优异，特别适合那些对功耗、有源控制和信号处理要求较高的应用场景。本文将从其主要参数、工作特性、应用领域与优势等方面进行详细解析。

1. 主要参数

DTC123JETL 是一款 NPN 型数字晶体管，具备以下主要参数：

• 额定功率：150mW
• 最大集电极电流 (Ic)：100mA
• 最大集射极击穿电压 (Vce)：50V
• 集电极截止电流 (最大值)：500nA
• DC 电流增益 (hFE)：在特定条件下，最小值为80，测试条件为10mA、5V。
• 饱和压降 (Vce(sat))：在不同的输入电流下最大值为300mV，分别在250μA 和5mA 测试条件下。
• 频率 - 跃迁：250MHz，确保其可以满足高频信号的处理需求。
• 电阻器参数：
  • 基极电阻 (R1)：2.2 kΩ
  • 发射极电阻 (R2)：47 kΩ
• 封装类型：表面贴装型，封装规格为 SC-75 / SOT-416，便于自动化焊接和安装。

该器件的设计有助于降低功耗并提高电路的效率，使其成为多种电子应用的理想选择。

2. 工作特性

DTC123JETL 在具体工作条件下展现出优异的性能。在集电极电流 (Ic) 为100mA 的情况下，能够稳定工作，其饱和压降较低，这意味着在开关操作时，器件的热量和功耗都能得到有效控制。此外，其较高的 DC 电流增益 (hFE) 提供了足够的放大性能，使此器件能很好地驱动负载。

该器件的最大集电极截止电流为500nA，展示出良好的开关特性，尤其适合需要低功耗待机状态的设计。有助于降低设备在待机状态下的功耗，提升整体能效。

3. 应用领域

DTC123JETL 可以广泛应用于多种电子设备中，包括：

• 数字电路：用于构建逻辑电路及信号处理电路，适用于消费电子产品中。
• 开关应用：作为开关元件，可用于控制电动机、继电器及其他高功耗器件。
• 信号放大：在数据传输和信号链路中，作为信号放大器。
• 功率管理：在功率管理电路中，协助实现阴极控制和电源调节。

其表面贴装型的设计非常适合现代的电子产品，尤其是在空间受限的情况下，提供了更大的设计灵活性。

4. 产品优势

选择 DTC123JETL 的优势包括：

• 高可靠性：ROHM 品牌的负责任的研发和制造流程确保了产品的高质量和长期稳定性。
• 小型化设计：SC-75/SOT-416 的小型封装使得其适用于各种紧凑型设备。
• 优良的电性能：高频率响应、低饱和压降及良好的电流增益性能，使其能够满足现代设备对快速响应和效率的需求。

结论

作为一款高性能的数字晶体管，DTC123JETL 结合了高功率管理能力、优良的电性能和可靠的工作特性，充分体现了现代电子元器件的设计理念。无论是在日常消费电子、工业控制还是智能设备中，该产品都能够提供理想的解决方案，助力设计者实现高效、低功耗的电子系统。
