L7809ABD2T-TR

产品概述：L7809ABD2T-TR 线性稳压器

一、概述

L7809ABD2T-TR是一款由意法半导体(STMicroelectronics)公司生产的线性稳压器(LDO)，其主要特点是为电子设备提供稳定的9V固定输出电压。这款稳压器具有多项优势，适合各种需要稳定电源的应用，是现代电子电路中不可或缺的重要元件。

二、基本规格

1. 输出类型：固定输出
2. 输出电压：9V（固定）
3. 输入电压范围：最大35V，兼容多种输入电源配置
4. 输出电流能力：最大1.5A，适用于大部分中等功率需求
5. 静态工作电流：最大6mA，确保高效能和低功耗
6. 最大压降：2V @ 1A（典型值），在实现所需输出电压时，为设计提供灵活性
7. 温度工作范围：-40°C至125°C，适用于广泛的环境条件
8. 电源抑制比(PSRR)：61 dB（120Hz），有效抑制输入电源的纹波和噪声
9. 保护功能：具备超温保护和短路保护，保障器件及负载的安全

三、封装与安装

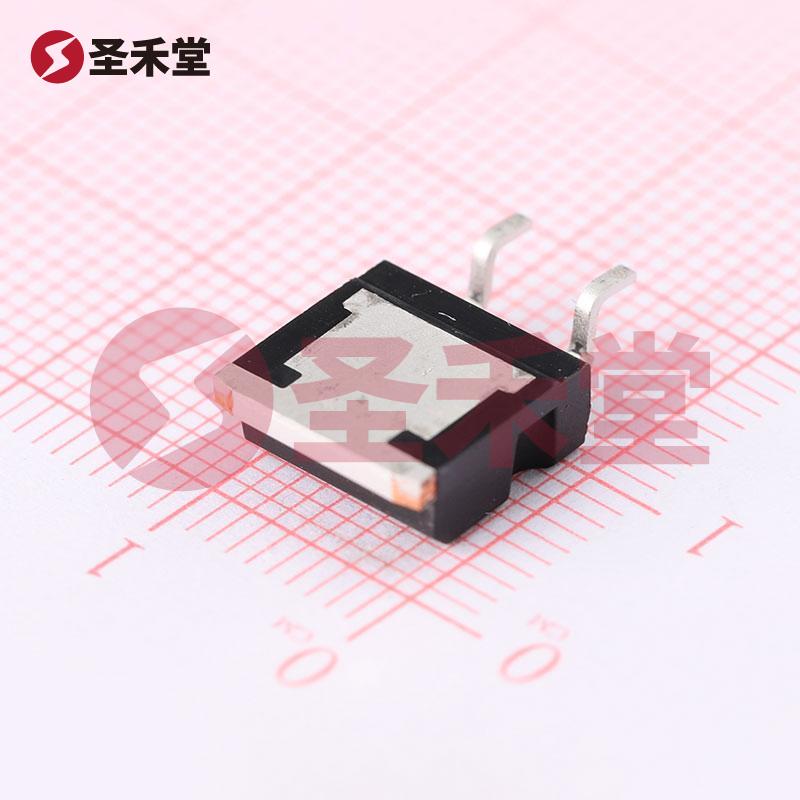

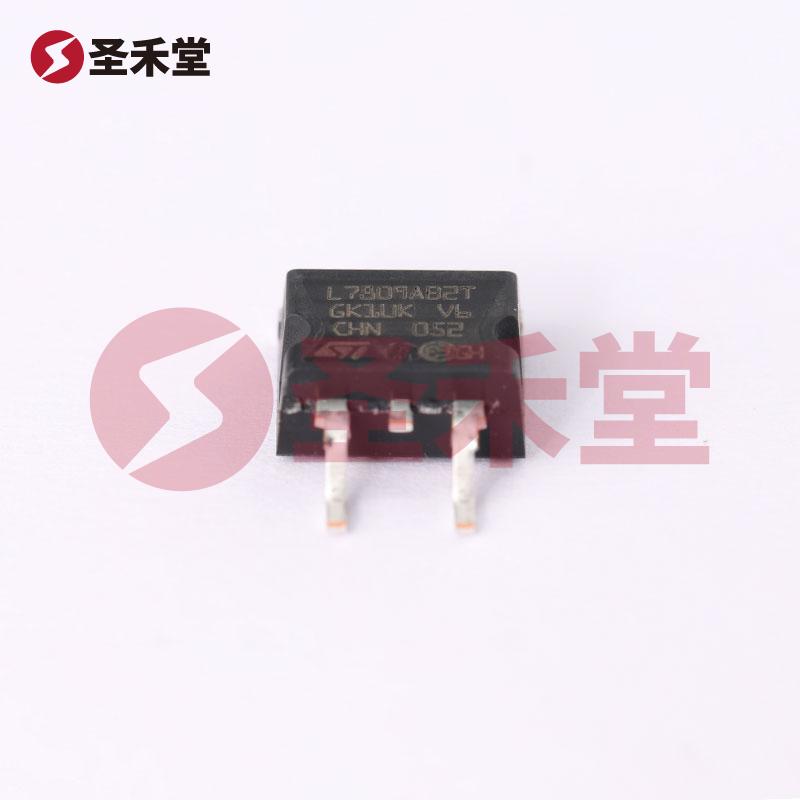

L7809ABD2T-TR采用D2PAK封装（TO-263-3），此类表面贴装型封装提供良好的散热性能，且体积紧凑。此外，D2PAK封装便于快速安装和维护，适合大规模生产的需求。

四、主要应用

L7809ABD2T-TR广泛应用于各种电源管理系统和电子设备中，具体应用场景包括但不限于：

• 消费电子产品：如电视、音频设备和家庭自动化设备。
• 工业设备：用于传感器、控制系统和仪器仪表。
• 通信设备：包括基站、路由器及其他网络设备。
• 汽车电子：在车载显示器、导航系统等中提供稳定电源。

五、设计注意事项

在设计时，需要确保输入电压不超过35V，同时要考虑输出电流不会超过1.5A，避免损坏稳压器。此外，必要时应添加适当的输入和输出旁路电容，以进一步降低输出纹波和噪声，提高稳压器的性能和响应速度。根据实际情况，在电路设计中还可能需要采用散热片等措施来提高稳压器的使用寿命和效果。

六、总结

L7809ABD2T-TR作为一款高性能的线性稳压器，以其稳定的输出电压和可靠的保护功能，广泛满足现代电子设备的电源需求。无论是在家用电器、通信设备还是工业仪器，它都展现出卓越的适应性与易用性。凭借其卓越的设计与性能，L7809ABD2T-TR无疑是大多数电子产品设计师的首选元件之一。在进行电路设计时，了解并利用其特性，无疑将为产品的有效性和可靠性提供强有力的保障。
