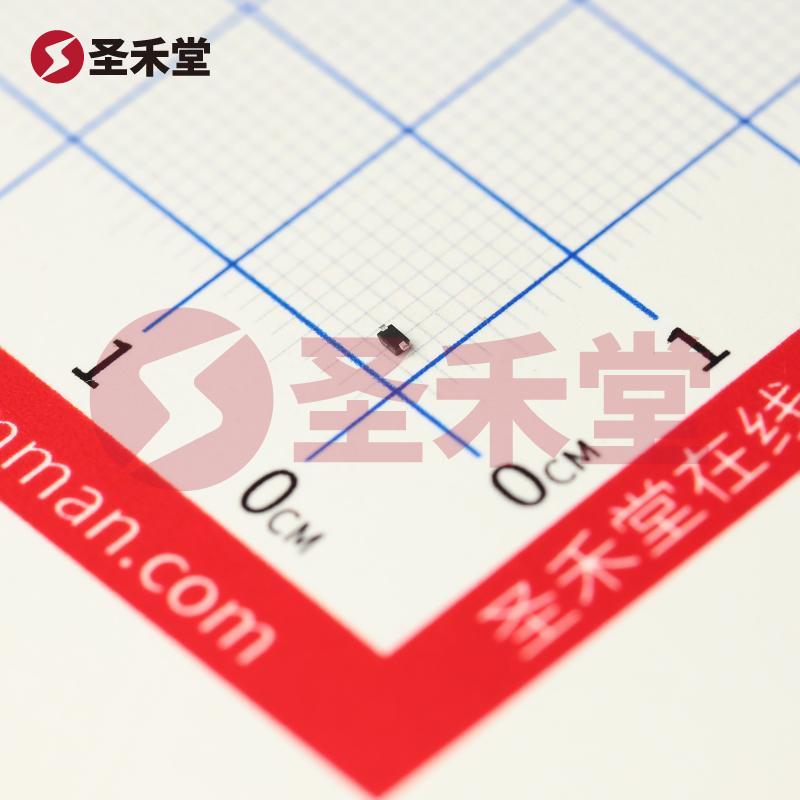

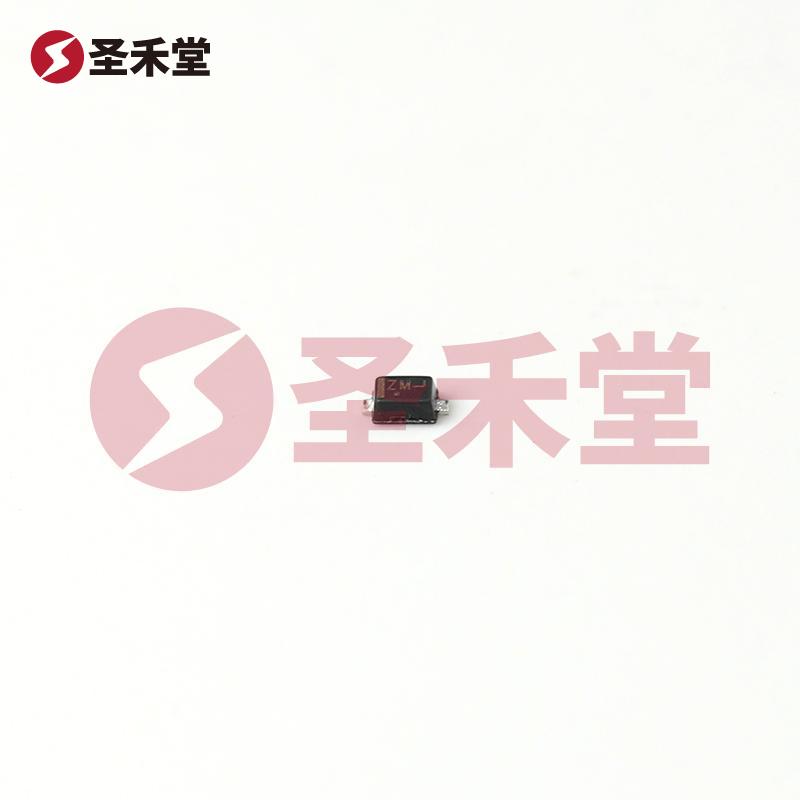

ESD5Z12T1G

ESD5Z12T1G 产品概述

一、产品简介

ESD5Z12T1G 是由安森美（ON Semiconductor）生产的一款高性能静电放电（ESD）保护器件，采用 SOD-523 封装，专为电子设备提供有效的过电压保护。这款器件的设计旨在确保敏感元器件不受到静电放电和其他瞬态电压的损害，广泛应用于各种消费电子产品、通信设备及工业应用。

二、主要特性

• 阻断电压（VBR）：该器件的反向断态电压最大为 12V，而击穿电压的最小值为 14.1V，这意味着在正常工作条件下，它能够有效地防止超过 12V 的过电压情况发生。
• 电流处理能力：ESD5Z12T1G 能够承受最大峰值脉冲电流达到 9.6A (在 8/20µs 的情况下)，这为设备在瞬态事件中提供了优秀的保护能力。
• 功率处理：峰值脉冲功率可达到 240W，显示了其在高能量事件下的出众可靠性。

三、应用领域

ESD5Z12T1G 非常适合用于各类需要 ESD 保护的电子电路，包括但不限于：

• 消费电子设备：如智能手机、平板电脑和笔记本电脑等，需防止因静电放电引发的电路故障。
• 通信设备：如路由器、交换机等，能够保护高频信号不受静电干扰，确保通信质量。
• 工业设备：在敏感的工业控制系统中，为微控制器和传感器提供必要的保护。

四、技术参数

• 工作温度范围：ESD5Z12T1G 的工作温度范围为 -55°C 至 150°C，确保其在各种环境条件下的稳定工作。
• 电容特性：在 1MHz 频率下的电容为 55pF，适合高速信号应用，能够有效降低信号失真。
• 封装设计：采用表面贴装型 SOD-523 封装，体积小巧，适合在紧凑空间内实现高效布局。

五、优越性

作为一种齐纳二极管，ESD5Z12T1G 提供了显著的背压保护功能，其非线性电导特性使之在电压超出预定值时能够迅速导通并吸收过剩的电流，从而有效保护下游元器件。此外，其设计的低静态电流消耗使得这款器件在多个应用场景中的功耗均不成问题。

六、总结

ESD5Z12T1G 是一款高效的静电放电保护解决方案，能够在广泛的电压范围内提供卓越的保护性能，适用于多种电子应用。在当前电子产品日益复杂，对抗静电干扰要求日益提高的背景下，选择 ESD5Z12T1G 将为电路板提供可靠的保护。

通过其卓越的性能指标、广泛的应用范围以及安森美所提供的可靠品质，ESD5Z12T1G 无疑是工程师在设计 ESD 保护电路时的重要选择。
