DPLS160-7
DPLS160-7参数
| 晶体管类型 | PNP | 集电极电流Ic | 1A |
| 集射极击穿电压Vce | 60V | 额定功率 | 300mW |
| 电流 - 集电极 (Ic)（最大值） | 1A | 电压 - 集射极击穿（最大值） | 60V |
| 不同 Ib、Ic 时 Vce 饱和压降（最大值） | 330mV @ 100mA，1A | 电流 - 集电极截止（最大值） | 100nA |
| 不同 Ic、Vce 时 DC 电流增益 (hFE)（最小值） | 200 @ 1mA，5V | 功率 - 最大值 | 300mW |
| 频率 - 跃迁 | 150MHz | 工作温度 | -55°C ~ 150°C（TJ） |
| 安装类型 | 表面贴装型 | 封装/外壳 | TO-236-3，SC-59，SOT-23-3 |
| 供应商器件封装 | SOT-23-3 |
DPLS160-7手册
DPLS160-7概述
DPLS160-7 是一款高性能的PNP型三极管，专为各种电子应用而设计。作为美台（DIODES）品牌旗下的产品，它兼具高效能和可靠性，适用于需求较高的电源管理和信号放大电路。以下是 DPLS160-7 的详细产品概述，涵盖其关键参数、特性与应用场景。
主要规格与特性
晶体管类型：DPLS160-7 属于PNP类型晶体管，适合在负电源配置中使用。PNP结构的特性使其在电流源或开关应用中拥有良好的控制能力。
集电极电流（Ic）：该三极管最大集电极电流为1A，适合用于需要一定电流传输的电路设计。这一特性使得 DPLS160-7 能够胜任多种功率驱动应用，如线性稳压电路和小型功率开关电源。
集射极击穿电压（Vce）：DPLS160-7 的最大集射极击穿电压为60V，确保其在高电压环境下的稳定性，这使得该元器件可以在电源电压较高的应用场合中安全使用。
功率额定值：其功率额定值为300mW，适合小型功率电路的需求。同时，这一功率等级为设计者提供了良好的散热空间，能够在一定程度上防止过热造成的损害。
Vce 饱和压降：在不同电流（Ib、Ic）情况下，DPLS160-7 的 Vce 饱和压降最大为330mV @ 100mA 和1A。这一低饱和电压特性能够提高电路的效率，减小功耗。
电流增益（hFE）：在1mA和5V的条件下，该三极管的最小直流电流增益（hFE）为200，保证了信号的良好放大能力。这一特性使 DPLS160-7 非常适合用于高增益放大电路。
频率响应：DPLS160-7 拥有150MHz的跃迁频率，适合高频应用，如射频放大器和开关电源。这一特点使得它在现代电子产品越来越高速的需求中能够保持良好性能。
工作温度范围：其工作温度范围从-55°C到150°C，提供了极高的环境适应性，能够在严苛的条件下稳定工作。这在工业和汽车等高温环境下尤为重要。

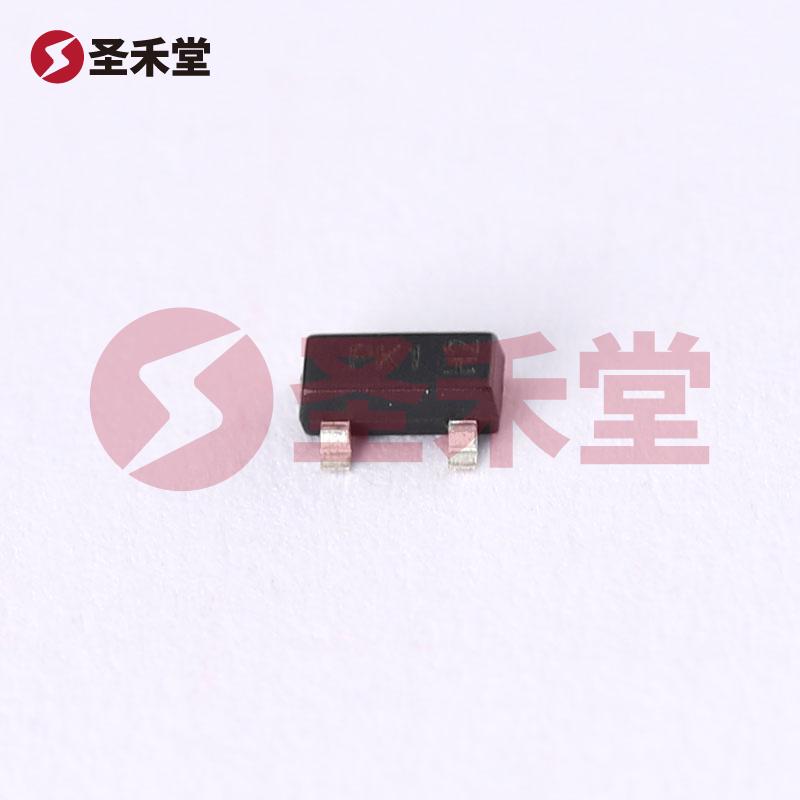

封装与安装形式：DPLS160-7 采用表面贴装型（SMD），封装形式为SOT-23。小巧的封装设计便于在空间受限的电路板上布局，适合当今电子产品对小型化的需求。
应用场景
DPLS160-7 的特性使其广泛应用于多个领域，具体包括：
- 电源管理：能够作为稳压器和DC-DC转换器中的开关元器件，支持高效的电能转换。
- 信号放大：在音频放大器、无线通讯设备和传感器接口电路中，发挥其卓越的电流增益特性。
- 低功耗开关电路：在开关电源或小功率设备中，无论是作为控制开关还是信号放大，DPLS160-7 都能高效完成任务。
总结
DPLS160-7 三极管是一款高效、灵活的PNP型元件，适用于各种电子设计需求。其高电压、低饱和压降及优良的功率管理特性，使其成为电源管理、信号放大及低功耗开关电路的理想选择。无论是在工业、消费电子还是汽车应用中，DPLS160-7 都能提供可靠的性能，是设计师在选型时的不二之选。
