DMG1023UV-7

DMG1023UV-7 产品概述

概述

DMG1023UV-7 是一款高性能的场效应管（MOSFET），专为低电压和低功耗应用设计。该产品由 DIODES（美台）公司提供，采用 SOT-563 表面贴装封装，极其适合空间有限的电子电路。该器件是双 P 沟道 FET，具有多个优越的电气特性，非常适合在需要高效率和可靠性的环境中使用。

主要参数

DMG1023UV-7 的最大漏源电压（Vdss）为 20V，适合用于多种工业和消费类电子设备。这款 MOSFET 在 25°C 时的连续漏极电流（Id）可达到 1.03A，确保其在主流应用中的稳定性。此外，其漏源导通电阻（Rds(on)）为 750 毫欧，在较低的电流（430mA，4.5V）的情况下保持较低的功耗，因此在导通状态下的热损耗较小，从而改善了系统的整体能效。

电压及阈值特性

DMG1023UV-7 的栅源极阈值电压（Vgs(th)）为最低 1V @ 250µA，显示出其优异的开启特性，使得在逻辑电平驱动时，能够有效地控制较大电流的开关。这样的特性使其非常适合在低电压驱动的数字电路中实现有效的开关操作。

功耗与热特性

该 MOSFET 的最大功率耗散为 530mW（在环境温度 Ta=25°C 时），使得它能在一定的功耗范围内正常工作，而不会导致过热。DMG1023UV-7 的工作温度范围广泛，从 -55°C 到 150°C（TJ），这使得它在极端环境下也能稳定运行，适用范围包括汽车电子、工业控制和通信设备等多个领域。

电气特性与应用

该产品在不同 Id 和 Vgs 条件下显示出良好的电气性能，与较高的输入电容（Ciss, 59.76pF @ 16V）相结合，_dmG1023UV-7 的栅极电荷（Qg）值为 0.62nC @ 4.5V，这意味着它在驱动时能够以较低的电流消耗实现快速切换，提升了开关速度并降低了功耗。这种快速响应也非常适合于开关电源、负载开关和高频开关模块等应用。

封装与接口

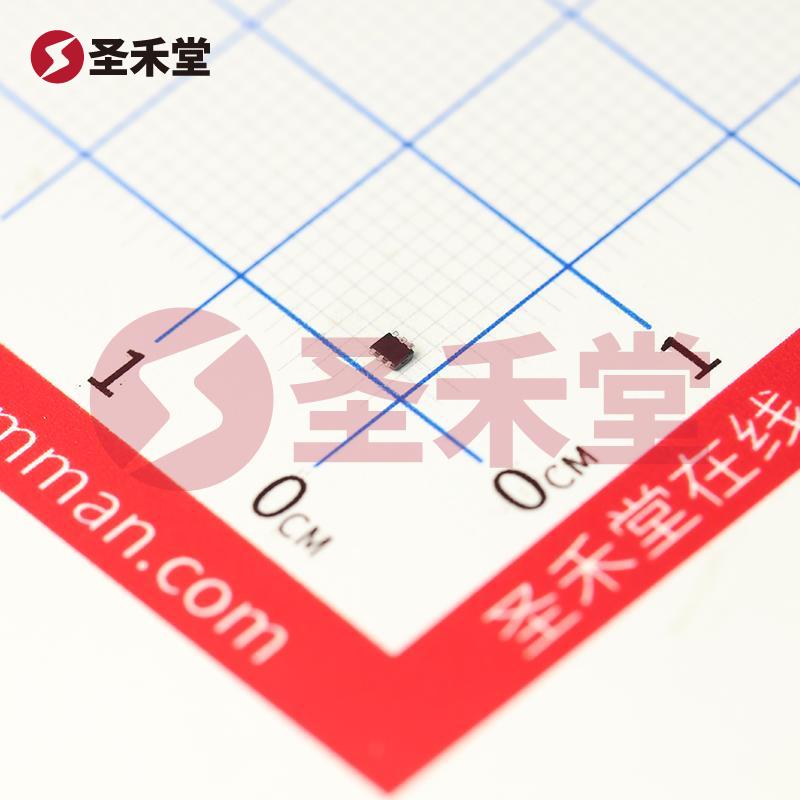

DMG1023UV-7 使用 SOT-563 封装，具有较轻的重量和较小的占用空间，非常适合现代电子产品中对小型化设计的要求。该封装类型还具有良好的热性能，有助于在高频率和高负载条件下保持器件的稳定性。

总结

综上所述，DMG1023UV-7 是一款出色的双 P 沟道场效应管，具有出色的电气性能、宽广的工作温度范围和高效的功耗管理，适合多种电子设计和应用需求。其小巧的 SOT-563 封装进一步增强了其在现代电子设备设计中的适用性，是理想的电源管理解决方案，适合广泛的市场需求。无论是在高效开关电源、负载控制还是其他需要快速开关和高效能的应用中，DMG1023UV-7 都能提供可靠的性能表现。
