LD1117S18TR

LD1117S18TR 产品概述

一、产品简介

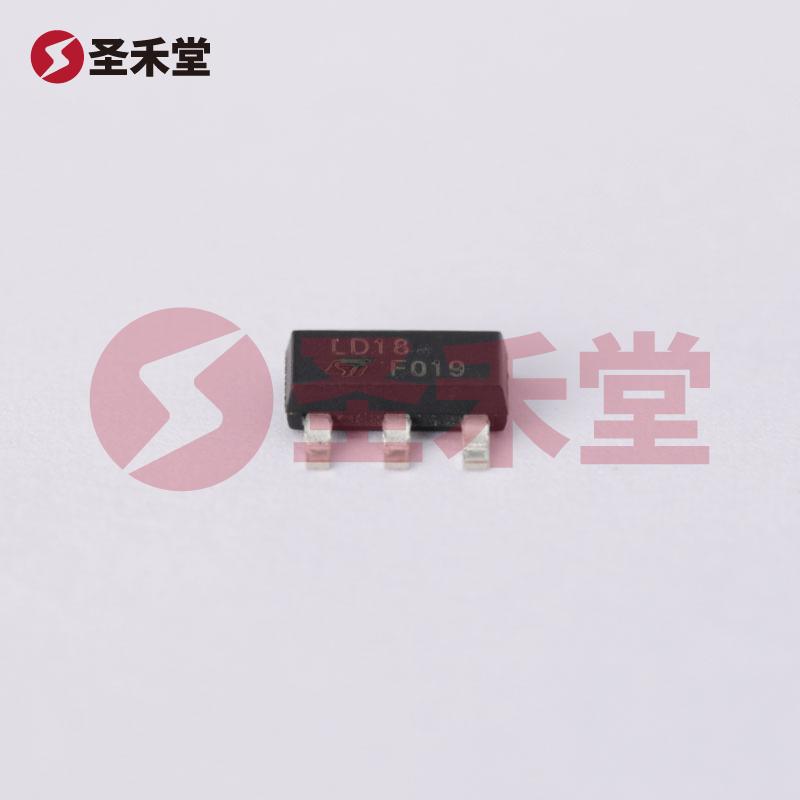

LD1117S18TR 是一款由意法半导体（STMicroelectronics）制造的线性稳压器（LDO），其输出电压固定为 1.8V，最大输入电压可达 15V，并支持最大输出电流 800mA。该器件采用 SOT-223 封装，适用于表面贴装（SMD）设计，满足现代电子设备对功率效率、体积和性能的要求。

二、主要特性和优势

1. 固定输出电压： LD1117S18TR 提供固定的 1.8V 输出电压，非常适合应用于需要稳定电压基准的电路中，如微控制器（MCU）、数模转换器（DAC）和其他数字设备。

2. 较高的最大输入电压：该器件的最大输入电压为 15V，这为设计灵活性提供了较大的空间，使其能够在多种不同的电源条件下可靠工作。

3. 高输出电流能力：支持高达 800mA 的输出电流，使得该稳压器能够驱动多种负载，包括传感器、通信模块和小型负载驱动电路等。

4. 出色的压降性能：最大压降为 1.2V（@ 800mA），在满足负载需求的情况下，提高了功率转换效率，减少了热量损耗，有助于在紧凑空间中实现热管理。

5. 优良的PSRR特性：LD1117S18TR 的纹波抑制比率（PSRR）为 75dB（在 120Hz 时），使其在各种工作条件下都能保持较高的输出稳定性，特别是在电源噪声较大的环境中。

6. 内置保护功能：具备过流保护和超温保护功能，能够有效地保护负载和稳压器本身不受异常条件的影响，进一步提升了系统的可靠性。

7. 广泛的工作温度范围：适用于 0°C 至 125°C 的温度范围，支持了在极端环境条件下的使用，适合各种工业和消费类电子产品。

三、应用场景

LD1117S18TR 的广泛应用涵盖了多个领域，包括但不限于：

• 便携式设备：如智能手机、平板电脑以及其他手持电子设备。
• 计算机和外围设备：为微控制器、GPU、DSP 等核心模块提供稳定电源。
• 通信设备：用于基站、路由器和其他数据传输设备，确保信号处理和传输的稳定性。
• 工业自动化：在PLC（可编程逻辑控制器）、传感器应用和仪器仪表中提供可靠的电源解决方案。
• 消费电子：如电视机、音响和其他音视频设备，确保设备的正常运行。

四、设计考虑

在设计使用 LD1117S18TR 的电路时，设计师需要注意以下几个方面：

• 输入输出电容：为了获得最佳的动态响应和稳定性，建议在输入和输出端分别添加电容器，符合下游负载的要求。
• 热管理：考虑输出功率与环境散热设计，如果在高负载条件下工作，需确保适当的散热措施。
• PCB布局：在布线时，注意输入和输出至负载的走线，确保使用较宽的走线或短路径以降低电阻和相关的压降。

五、总结

LD1117S18TR 作为一款高效、可靠的固定输出线性稳压器，因其卓越的性能和灵活的应用，成为现代电子设备中不可或缺的重要元件。无论是在消费电子还是工业自动化领域，LD1117S18TR 各项优异的特性都使其成为设计师首选的电源管理解决方案。
