L7805ABV

L7805ABV 产品概述

一、概述

L7805ABV 是由意法半导体（STMicroelectronics）生产的一款高性能线性稳压器（LDO），具有固定输出电压为 5V 的特性，适用于需要稳定电源的各种电子电路。在电源管理领域，L7805ABV因其出色的电压稳定性、良好的电流输出能力和广泛的应用场景而得到广泛应用。

二、基本参数

L7805ABV 具有以下关键参数：

• 输入电压范围: 最大输入电压可达 35V，使其适用于多种供电场景。
• 输出电流能力: 提供最高 1.5A 的输出电流，能够满足大部分小型电子设备对电源的需求。
• 输出电压: 该稳压器提供固定的输出电压为 5V，稳定性好，适合大部分数字电路和线性负载。
• 静态电流: 在无负载状态下，静态电流为 6mA，这一数值在功耗敏感的场合也令人满意。
• 电压降: 在 1A 的输出电流下，最大压降为 2V（典型值），这意味着输入电压需要至少高出输出电压 2V，以保证稳压器正常工作。
• 纹波抑制比（PSRR）: 在 120Hz 下为 68dB，这显示了良好的反干扰能力，有助于减小输入电源变化对输出的影响。
• 工作温度范围: L7805ABV 的工作温度范围为 -40°C 到 125°C，这使得它在极端环境条件下也能稳定工作。

三、应用领域

L7805ABV 线性稳压器广泛应用于以下领域：

1. 消费电子: 用于手机充电器、平板电脑、音响设备等需要稳定 5V 电压的产品。
2. 工业设备: 在工业控制系统中，L7805ABV 用作电源调节器，以支持传感器、执行器和控制模块的稳定运行。
3. 通信设备: 在基站设备、路由器和其他通信模块中，为数字电路提供可靠电源。
4. 嵌入式系统: 广泛应用于各种嵌入式项目中，如Arduino和树莓派等单片机或开发板的供电解决方案。

四、保护功能

L7805ABV 具备超温保护和短路保护等多重保护措施，确保在不理想的工作条件下能够防止器件损坏。这些设计考量使得在出现过载或短路故障时，稳压器能自动切断输出，保护负载和后端电路。

五、安装与封装

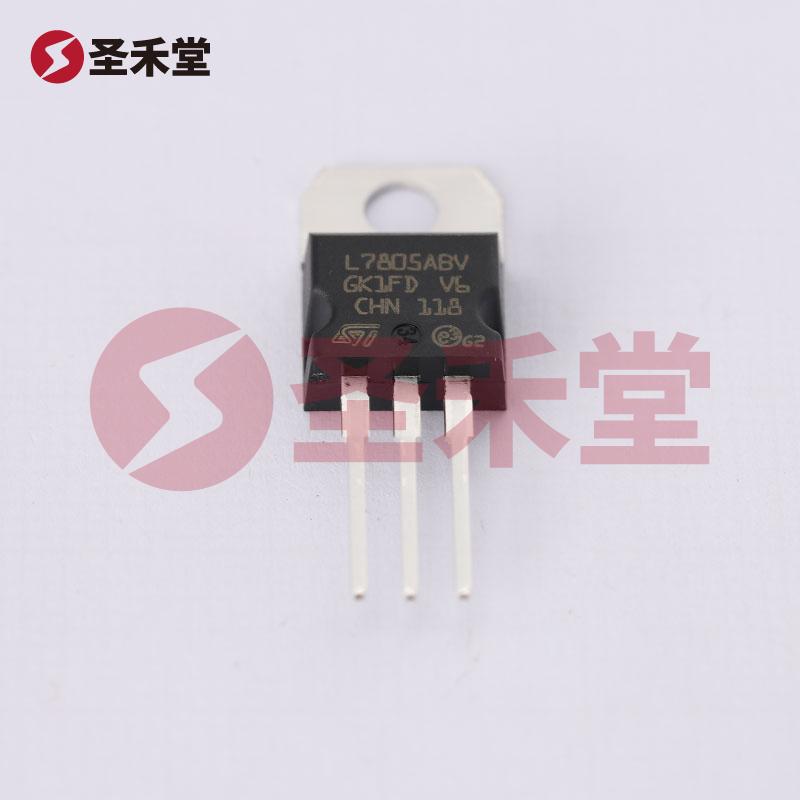

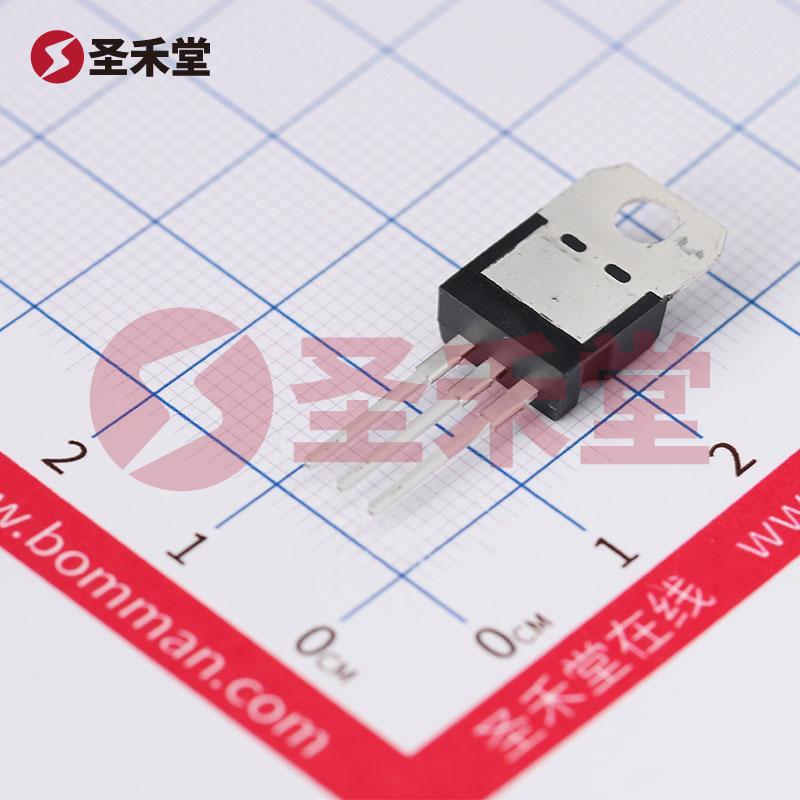

L7805ABV 的封装类型为 TO-220-3，适合通孔安装，具有良好的散热性能，能够有效降低在高负载情况下的热量积聚。此外，TO-220 封装的物理尺寸使其易于与其他元器件组合使用，有效提高电路布局的灵活性。

六、总结

L7805ABV 是一款性能稳定的线性稳压器，凭借其高输入电压、固定输出、良好的输出电流能力和多重保护功能，成为了设计工程师和开发者的重要电源管理组件。无论在个人项目中还是在商业应用中，L7805ABV 都以其可靠性和稳定性赢得了用户的信任。

选择 L7805ABV，意味着您能在一定范围内，自由调节电源和电路，实现您的设计目标。无论是开发复杂的工业设备还是简单的消费电子产品，这款稳压器均能为您提供恰如其分的电源解决方案。
