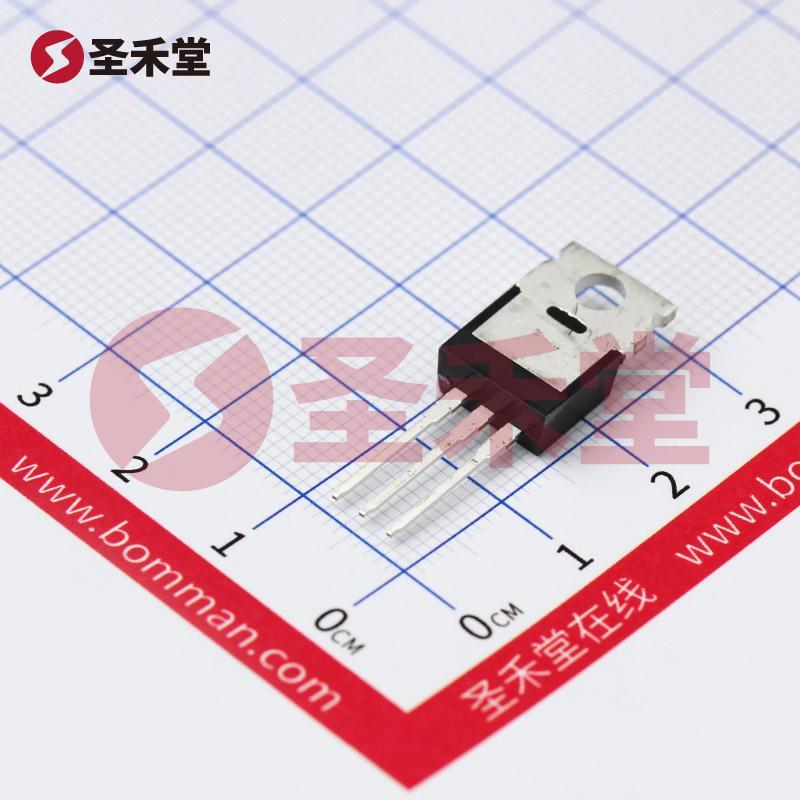

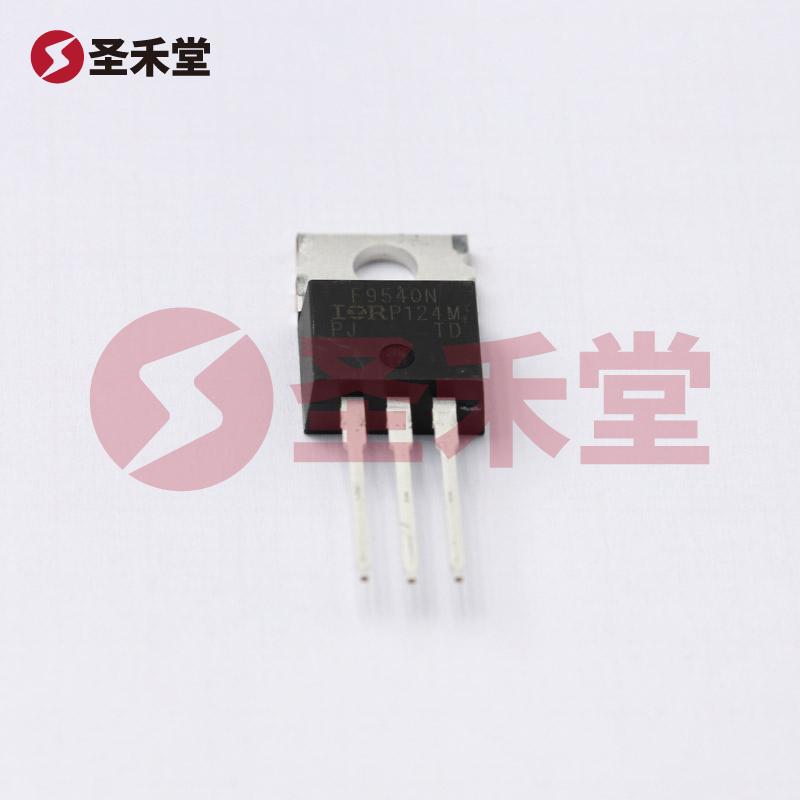

注：图像仅供参考，请参阅产品规格
IRF9540NPBF
品牌 :
Infineon(英飞凌)
封装 :
TO-220
包装 :
管装
重量 :
2.64g
描述 :
场效应管(MOSFET) 140W 100V 23A 1个P沟道 TO-220-3
库存 :
55814(起订量1,增量1)
批次 :
24+数量 :
X
1.68按整 :
管(1管有1000个)
合计 :
￥0梯度
内地(含税)
香港
1+
￥1.68
--
50+
￥1.3
--
20000+
产品参数
产品手册
产品概述
IRF9540NPBF参数
| FET 类型 | P 通道 | 技术 | MOSFET（金属氧化物） |
| 漏源电压（Vdss） | 100V | 25°C 时电流 - 连续漏极 (Id) | 23A（Tc） |
| 驱动电压（最大 Rds On，最小 Rds On） | 10V | 不同 Id、Vgs 时导通电阻（最大值） | 117 毫欧 @ 11A，10V |
| 不同 Id 时 Vgs(th)（最大值） | 4V @ 250µA | 不同 Vgs 时栅极电荷 (Qg)（最大值） | 97nC @ 10V |
| Vgs（最大值） | ±20V | 不同 Vds 时输入电容 (Ciss)（最大值） | 1300pF @ 25V |
| 功率耗散（最大值） | 140W（Tc） | 工作温度 | -55°C ~ 150°C（TJ） |
| 安装类型 | 通孔 | 供应商器件封装 | TO-220AB |
| 封装/外壳 | TO-220-3 |
IRF9540NPBF手册
无数据
IRF9540NPBF概述
IRF9540NPBF 产品概述
概述
IRF9540NPBF 是一款高性能的 P 通道 MOSFET，设计用于需要高电压和高电流应用的场合。作为 Infineon（英飞凌）品牌的一员，此元器件采用 TO-220 封装，带来卓越的散热性能和易于集成的特性，适合广泛的电子应用，包括电源管理、马达驱动以及开关电源等。
基础参数
IRF9540NPBF 的主要电气特性包括：
- 漏源电压（Vdss）: 该 MOSFET 的最大漏源电压为 100V，适用于多种高压应用，确保在高电压环境下稳定工作。
- 连续漏极电流（Id）: 在 25°C 温度下，该器件可承载的最大连续漏式电流为 23A。这使得 IRF9540NPBF 适合于高功率系统，如电机控制电路。
- 导通电阻（Rds(on)）: 在 Vgs 为 10V 时，导通电阻的最大值为 117 毫欧（在 11A 时测得），可有效地降低导通损耗，提高整体效率。
- 栅极-源极阈值电压（Vgs(th)）: 最大 Vgs(th) 为 4V @ 250µA，确保器件在适当的驱动电压下切换更加高效。
- 输入电容（Ciss）: 该 MOSFET 的最大输入电容为 1300pF @ 25V，这对高频开关应用尤其重要，能减小开关损耗，提高开关速度。
电气特性与应用场景
IRF9540NPBF 的最大功率耗散能力为 140W，在正常工作条件下（Tc）保证了其安全性和可靠性。此外，其工作温度范围广泛，从 -55°C 至 150°C，使得这款 MOSFET 在严酷环境中同样可以稳定工作，表现出优异的热稳定性。
作为 P 通道 MOSFET，IRF9540NPBF 在电源开关、反向极性保护电路及其他正向电流的场合中发挥关键作用。在反向电压存在的情况下，它能有效地阻挡电流，有助于延长其他组件的寿命，减少故障率。
封装与安装
IRF9540NPBF 采用 TO-220 封装，具有良好的热性能和易于安装的特点，便于在板上排布。该封装提供了较大的表面积，以增强散热功能，适用于多种散热方法，如散热器或风冷方式，让器件能在高功率下可靠工作。
结论
总之，IRF9540NPBF 是一款功能强大且可靠的 P 通道 MOSFET，能在高压和高电流环境中提供卓越的性能。无论是在电源转换、马达控制还是电池管理系统中，它都能发挥重要作用，帮助设计人员构建高效且稳定的电子系统。借助其优良的电气特性、宽广的工作温度范围以及适于散热的封装，IRF9540NPBF 是追求高性能电路设计者的理想选择。
