IRF1404PBF
IRF1404PBF参数
| 漏源电压（Vdss） | 40V | 连续漏极电流（Id）（25°C 时） | 202A |
| 栅源极阈值电压 | 4V @ 250uA | 漏源导通电阻 | 4mΩ @ 121A,10V |
| 最大功率耗散（Ta=25°C） | 333W | 类型 | N沟道 |
| FET 类型 | N 通道 | 技术 | MOSFET（金属氧化物） |
| 25°C 时电流 - 连续漏极 (Id) | 202A（Tc） | 驱动电压（最大 Rds On，最小 Rds On） | 10V |
| 不同 Id、Vgs 时导通电阻（最大值） | 4 毫欧 @ 121A，10V | 不同 Id 时 Vgs(th)（最大值） | 4V @ 250µA |
| 不同 Vgs 时栅极电荷 (Qg)（最大值） | 196nC @ 10V | Vgs（最大值） | ±20V |
| 不同 Vds 时输入电容 (Ciss)（最大值） | 5669pF @ 25V | 功率耗散（最大值） | 333W（Tc） |
| 工作温度 | -55°C ~ 175°C（TJ） | 安装类型 | 通孔 |
| 供应商器件封装 | TO-220AB | 封装/外壳 | TO-220-3 |
IRF1404PBF手册
IRF1404PBF概述
产品概述：IRF1404PBF MOSFET
基本信息
IRF1404PBF是一款高性能的N沟道金属氧化物场效应管（MOSFET），具备优越的电气性能和广泛的应用场景。该器件专为高电流和高电压应用而设计，适合在苛刻的工作条件下使用。其基础参数包括漏源电压（Vdss）为40V、连续漏极电流（Id）可达202A、最大功率耗散333W，工作温度范围从-55°C到175°C。
主要特点
高电流承载能力：IRF1404PBF能够承受高达202A的连续漏极电流，这使其非常适合于需要大电流传输的应用场合，如电机驱动、电源管理和工业控制等。
低导通电阻：该MOSFET在10V栅源电压下，121A时的漏源导通电阻仅为4mΩ，这显著降低了功耗，有利于提升系统整体效率并减少热量生成。
卓越的功率散热能力：最大功率耗散可达到333W（在Tc=25°C），使其能够在要求极高的负载条件下正常工作，特别是在需要散热处理的高功率应用环境中。
宽工作温度范围：其工作温度范围从-55°C到175°C，确保该器件在极端环境条件下的稳定性和可靠性，适合航空航天、汽车电子及工业控制等领域。
优化的门极特性：栅源极阈值电压为4V（@ 250µA），最大栅电荷（Qg）为196nC（@10V），这些电气特性使得IRF1404PBF可以通过适当的驱动电路轻松实现高频开关操作，适合于高效率的开关电源设计。
良好的输入电容特性：输入电容（Ciss）在25V下为5669pF，保证了其在高频应用中的良好特性，能够更好地应对信号的快速变化。

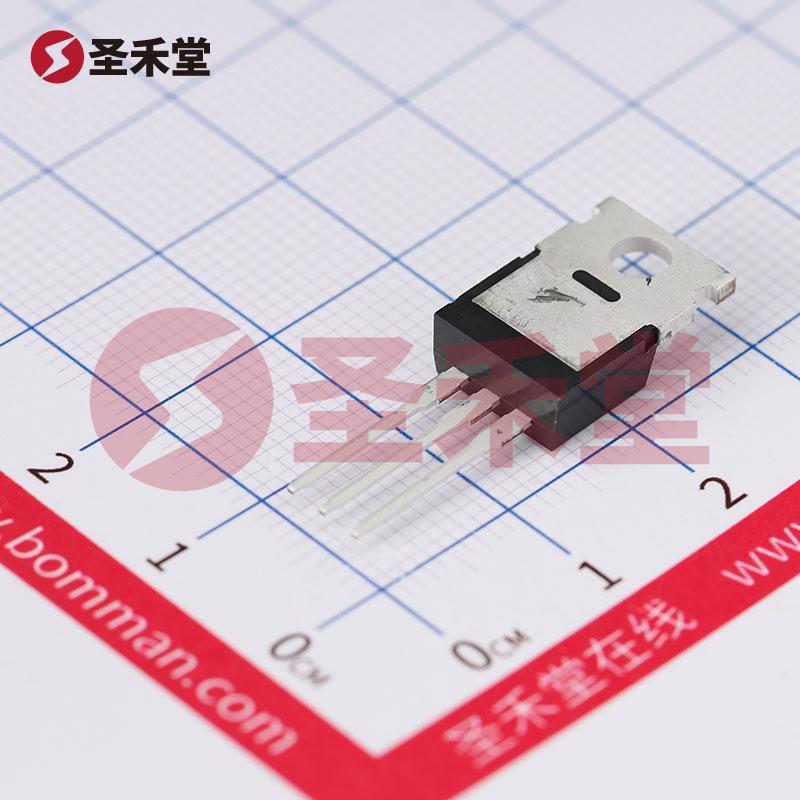

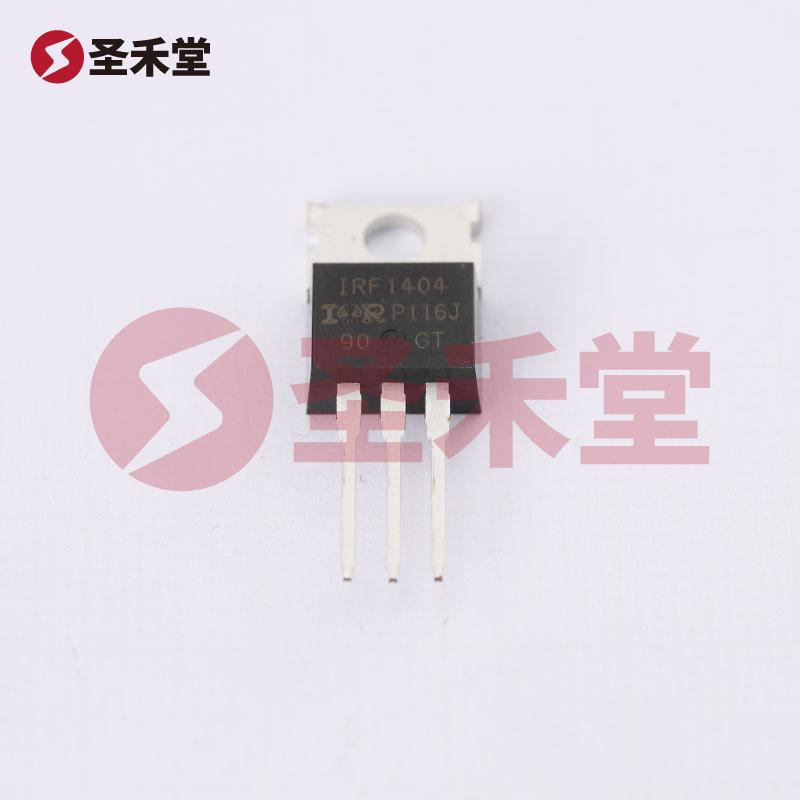

环境友好与封装类型：IRF1404PBF采用TO-220AB封装，适合通孔设计，便于散热和安装，同时其环保特性符合RoHS标准，适合现代电子设备的需求。
应用场景
IRF1404PBF的多功能性使其广泛应用于各类电力电子设备中。常见应用包括：
电机控制：可用于直流电机和步进电机的驱动，尤其在需要高电流和快速开关的场合。
开关电源：在各种DC-DC转换器及AC-DC电源中，承担开关元件的角色，提高能量转换效率。
电池管理系统：在充放电过程中，作为切换组件，提高系统的工作效率和安全性。
汽车电子：广泛应用于电动汽车和混合动力汽车的电能管理系统中，以实现高效能量转换和控制。
结论
IRF1404PBF作为一款具有卓越性能和灵活应用的MOSFET，凭借其高电流承载能力、低导通电阻和广泛的适用温度范围，成为电力电子和自动化控制领域不可或缺的关键元件。无论是在消费电子、工业设备还是汽车电子中，该器件都展现出良好的性能与可靠性，为现代电子产品的设计与开发提供了强有力的支持。
