晶体管类型 | NPN | 集电极电流Ic | 1A |
集射极击穿电压Vce | 60V | 额定功率 | 600mW |
电流 - 集电极 (Ic)(最大值) | 1A | 电压 - 集射极击穿(最大值) | 60V |
不同 Ib、Ic 时 Vce 饱和压降(最大值) | 500mV @ 100mA,1A | 电流 - 集电极截止(最大值) | 100nA |
不同 Ic、Vce 时 DC 电流增益 (hFE)(最小值) | 100 @ 500mA,5V | 功率 - 最大值 | 600mW |
频率 - 跃迁 | 150MHz | 工作温度 | -55°C ~ 150°C(TJ) |
安装类型 | 表面贴装型 | 封装/外壳 | TO-236-3,SC-59,SOT-23-3 |
供应商器件封装 | SOT-23-3 |
DNBT8105-7 是一款高效、低功耗的 NPN 杂散型三极管,专为需要精确开关控制、高速操作和低饱和电压的应用场景设计。作为一款表面贴装类型的器件,它结合了优秀的电气性能与小巧的封装设计,适用于现代电子电路中日益严苛的空间与电源要求。
DNBT8105-7 的 NPN 结构使其适合于多种开关和放大应用。其最大集电极电流为1A,适合需要较高输出电流的电路设计。同时,具有最高60V的集射极击穿电压,确保在高电压环境中仍能稳定工作。
饱和压降是评估晶体管性能的重要指标。DNBT8105-7 在100mA的输出电流下,表现出500mV的最大饱和压降,极大地减少了能量损耗,提高了电路的整体效率。这种性能尤其适合电源管理、功率放大等要求低功耗和高效能传输的应用。
此外,DNBT8105-7 的最低直流电流增益 (hFE) 为100,表明它在放大信号方面具有较强的能力,适合用于信号处理和开关电路设计。频率跃迁特性(150MHz)则使其能够在高速数字电路中稳定工作,满足现代通信及数据处理的需求。
DNBT8105-7 的多样化应用场景包括:

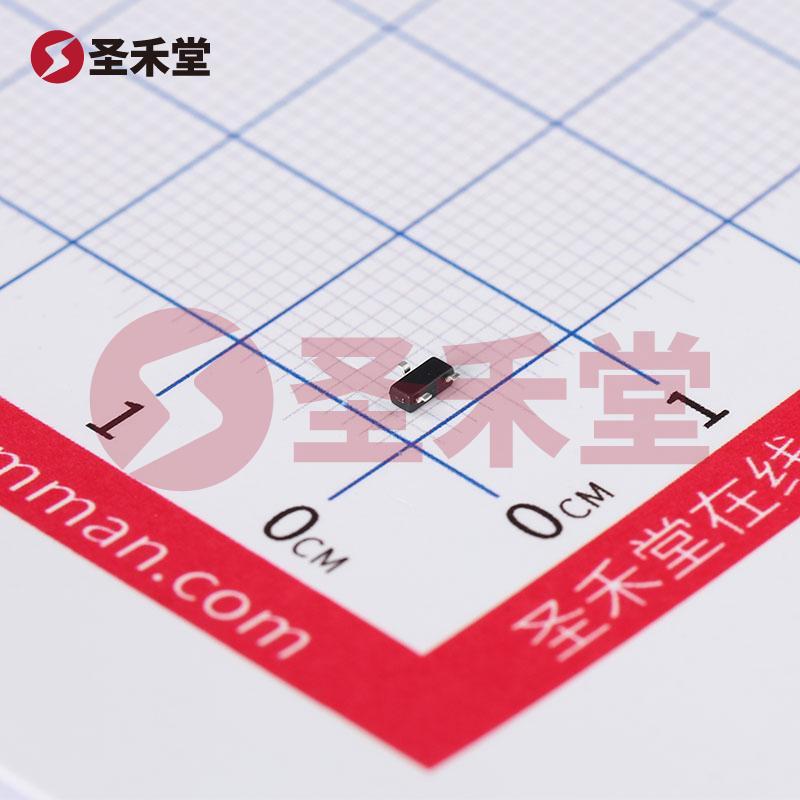

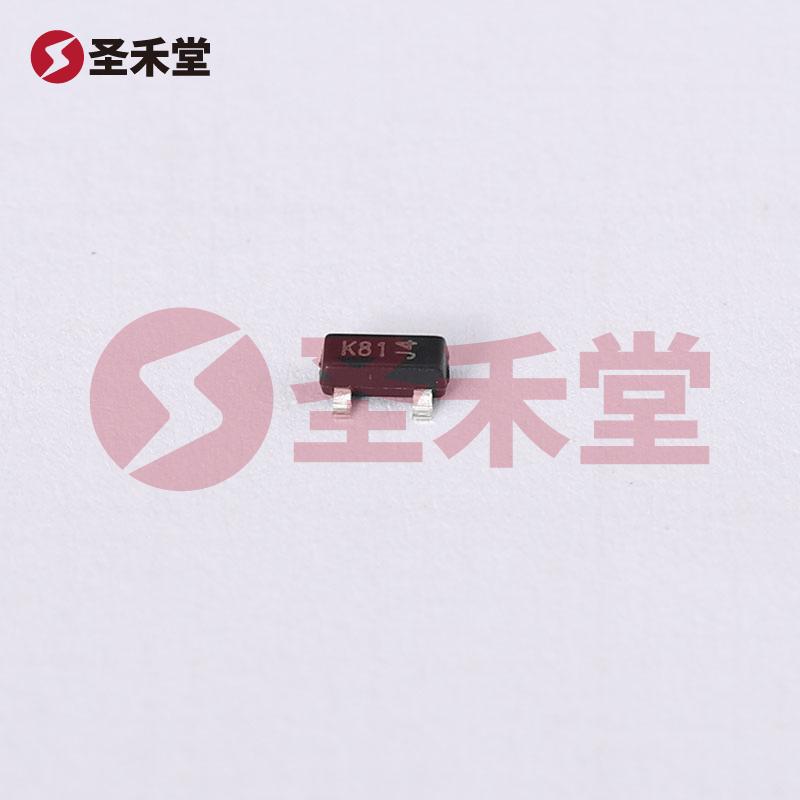

作为一款表面贴装型三极管,DNBT8105-7 的 SOT-23 封装设计使得其在电路板上占用极小空间,便于自动化装配和提升生产效率。它适用于各种手持设备、消费电子、工业自动化设备以及高可靠性系统中,能够满足现代电子设备对紧凑设计和高能效的需求。
DNBT8105-7 是一款出色的NPN晶体管,具有广泛的应用潜力与高效性能。它卓越的电气特性以及广泛的工作温度范围,使其成为电子设计工程师的理想选择。在不断发展的电子行业中,DNBT8105-7 将继续为各种应用提供强大支持。无论是在消费电子、通信设备还是工业控制系统中,DNBT8105-7 都将有助于提高性能,优化能效,确保电子产品的稳定与可靠。
