DMP3098LSS-13

DMP3098LSS-13 产品概述

DMP3098LSS-13 是一款高性能的 P 沟道MOSFET，由知名半导体厂商DIODES（美台）生产。其设计和技术参数使其在多种电子应用中表现优异，包括电源管理、负载开关、逆变器和电动机驱动等。这款MOSFET的主要特点是优良的导通特性、低功耗损耗和宽工作温度范围，特别适合移动设备、电源转换器和汽车电子等严苛环境中的使用。

基本参数

DMP3098LSS-13 的重要电气特性包括：

• 漏源电压（Vdss）: 最高可达 30V，适合中等电压的电源应用。
• 连续漏极电流（Id）: 在 25°C 环境下，其连续漏极电流可达 5.3A，能够提供稳定的电流输出。
• 栅源极阈值电压（Vgs(th)）: 在 250 µA 的条件下，Vgs(th) 值为 2.1V，确保在相对较低的栅电压下即可起动。
• 漏源导通电阻（Rds(on)）: 测试条件为 5.3A 和 10VV 时，导通电阻高达 65 mΩ，这意味着MOSFET在导通状态下将损耗最小的功耗，进而提高整体效率。
• 最大功率耗散: 在 25°C 的环境温度下，最大功率耗散为 2.5W，能有效控制发热。

工作温度和封装

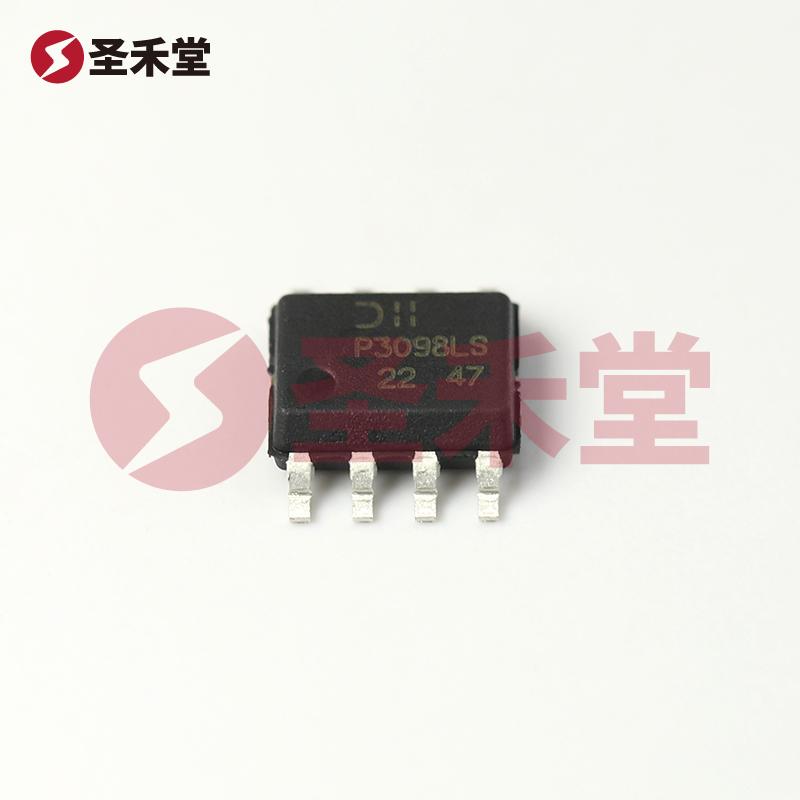

DMP3098LSS-13 具备广泛的工作温度范围，能够在 -55°C 至 150°C 之间正常工作，使其在不同应用场景下均可靠。该器件采用表面贴装型（SMD）封装，具体为 8-SOP 形式，其尺寸为 0.154"（3.90mm 宽）。这种封装形式不仅降低了设计的生产成本，还提高了电路板的整体空间利用率，非常适合现代高密度电子设备。

能量效率与控制特性

在高频率和开关环境中进行操作时，DMP3098LSS-13 的输入电容 (Ciss) 达到 336 pF（在 25V 时的最大值），结合其栅极电荷 (Qg) 为 7.8 nC（在 10V 栅电压时），使得该元器件在快速开关条件下表现出极低的开关损耗。此外，栅极电压（Vgs）的最大限制达到了 ±20V，这为电路设计师提供了更大的灵活性和设计空间。

应用领域

基于其优异的性能参数，DMP3098LSS-13广泛应用于：

1. 电源管理：在电源转换器中作为开关元件，能有效控制电流的流动和电压的稳定。
2. 负载开关：在需要高效率和低功耗的场合，能够安全切换电源和负载。
3. 电动机驱动：在电动工具、电动车以及其他电动装置中作为功率放大器，从而提高驱动效率。
4. 汽车电子：在各种汽车应用中，如电池管理系统和车灯控制中，亦能发挥重要的作用。

结论

综合来看，DMP3098LSS-13 是一款高效能的 P 沟道MOSFET，适用于多种领域和应用。其优异的电气性能、宽工作温度范围及便于集成的封装形式，使其成为现代电子设计中的理想选择。无论在功率管理还是负载驱动方面，DMP3098LSS-13 均能帮助设计师和工程师实现更高的效率和可靠性。
