DMP2130L-7

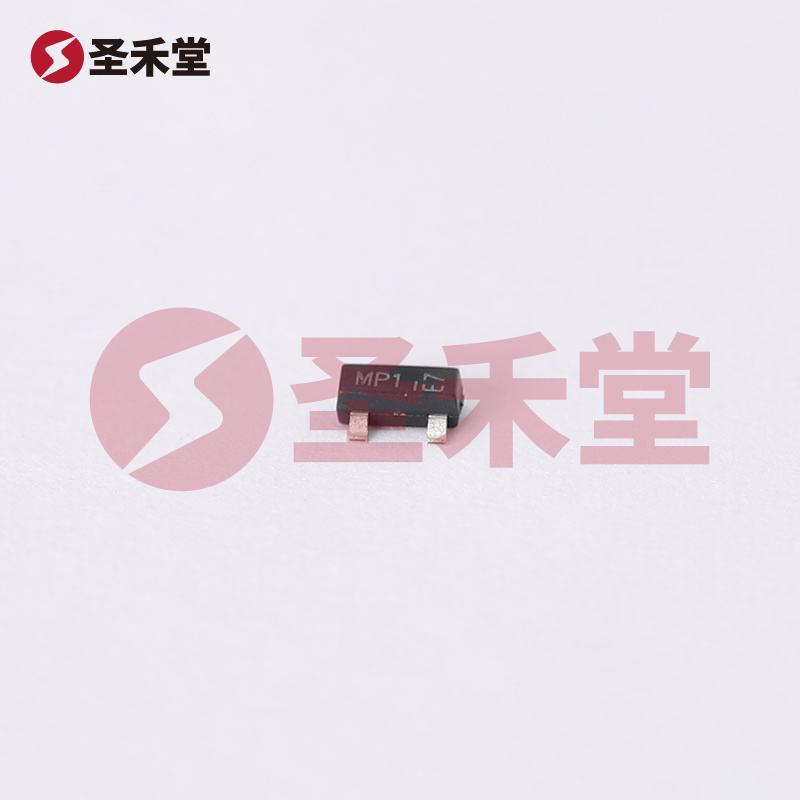

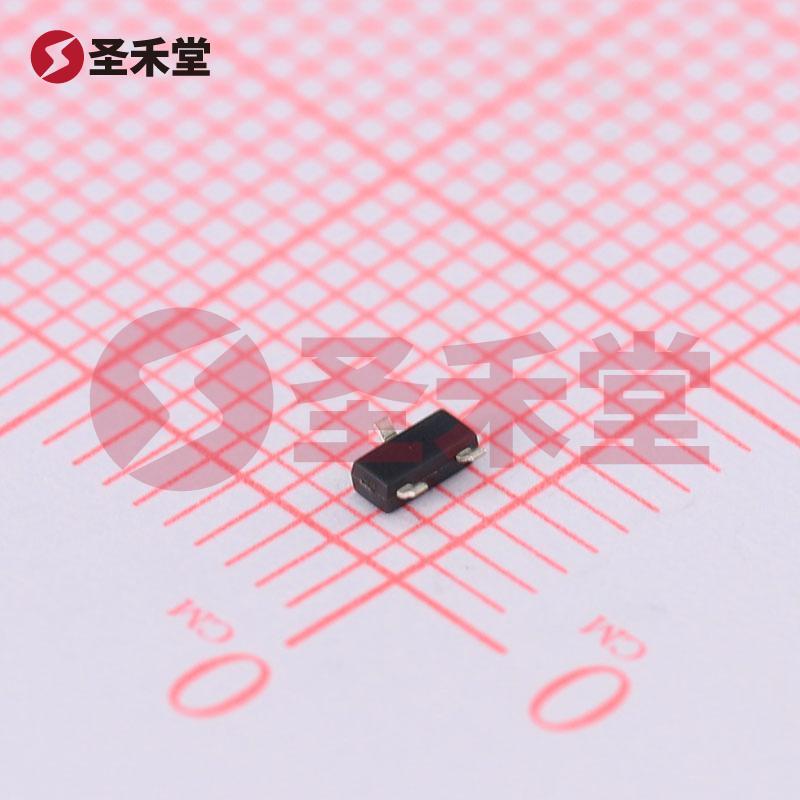

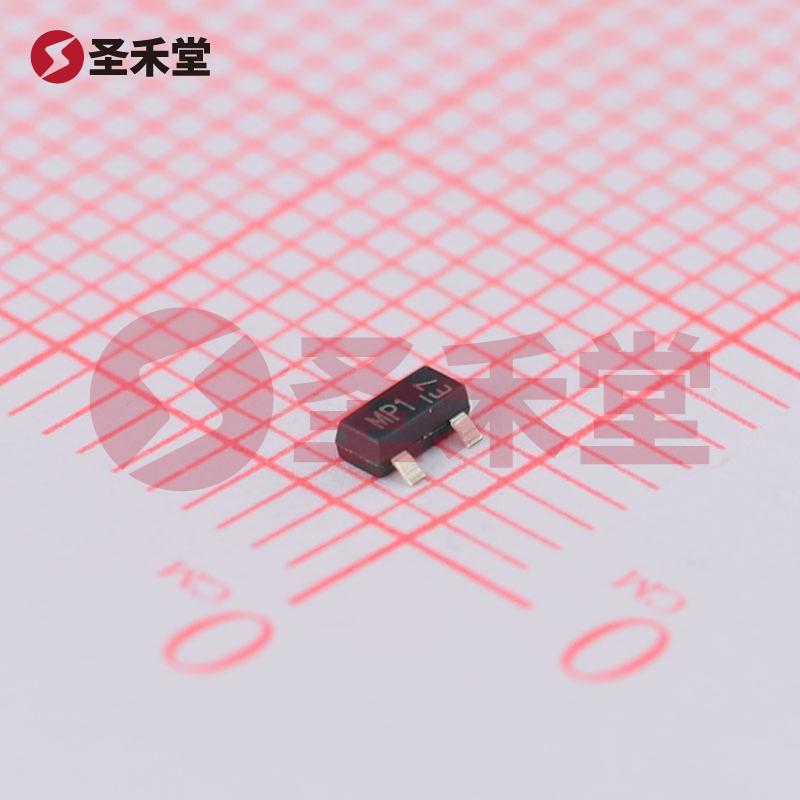

DMP2130L-7 产品概述

概述

DMP2130L-7 是一款高效的 P 沟道 MOSFET（金属氧化物半导体场效应管），具备卓越的电气性能和广泛的应用前景。其额定工作电压为 20V，最大连续漏极电流可达 3A，使其成为多种低至中功率应用的理想选择。以 SOT-23 封装形式呈现，DMP2130L-7 设计用于表面贴装（SMT）应用，能够有效地满足现代电子设备对紧凑型、高效率和高性能元件的需求。

主要特点

• 封装类型: DMP2130L-7 采用 SOT-23 封装（TO-236-3），适合于空间有限的电路设计，具有优秀的热性能和低电感特性。
• FET 类型: 本器件为 P 沟道 MOSFET，适用于多种电子电路，特别是在需要高效率开关操作及负载控制的应用场景。
• 漏源极电压（Vdss）: 器件的额定漏源极电压为 20V，使其适用于多样化的电源管理和功率转换应用。
• 最大连续漏极电流（Id）: 3A（25°C 时），能够满足多数小型电源和驱动负载需求。
• 导通电阻（Rds(on)）: 在 Vgs 为 4.5V 和 Id 为 3.5A 条件下，其最大导通电阻为 75 毫欧，显示出良好的电流导通能力。
• 栅源电压（Vgs）: Vgs 为 ±12V，提供足够的栅极驱动范围，以实现快速开关。
• 输入电容（Ciss）: 最大值为 443pF @ 16V，确保高频开关时的快速响应。
• 工作的范围和稳定性: 工作温度范围从 -55°C 至 150°C，支持恶劣环境下的稳定运行。
• 功率耗散: 器件在环境温度下的最大功率耗散为 1.4W，确保在高功率条件下的可靠性。

应用领域

DMP2130L-7 广泛应用于电子设备中的开关电源、负载开关、电机驱动、DC-DC 转换器、LED 驱动及各种功率管理系统。其P沟道特性特别适用于高边开关的设计，有效降低电源损耗，提升整体效率。

优势

• 高效率: 由于其低导通电阻和快速开关特性，DMP2130L-7 能够在多种应用中减少能量损耗，为客户提供更高的系统效率。
• 紧凑的封装: SOT-23 封装使其在小型化设计中占用较少的空间，便于集成进复杂电路中，减少整体电路板的尺寸。
• 良好的热管理能力: 随着功率和电流的增加，DMP2130L-7 可以有效散热，降低器件过热的风险，提高系统的可靠性。
• 广泛的应用兼容性: 适合各种标准的驱动和控制电路，用户可依据设计需求灵活使用，推动总体设计的多样化。

总结

DMP2130L-7 是一款高性能P沟道 MOSFET，其卓越的电气性能、紧凑的封装和广泛的应用领域使其在现代电子设计中占据了重要地位。其多功能特性和可靠的运作在诸多应用场景中均展现出强大的竞争力，为设计工程师在电源管理和信号处理等领域提供了灵活选择，具有极大的市场潜力。选择 DMP2130L-7，意味着为您的设计注入了高效、稳定和高性能的保证。
