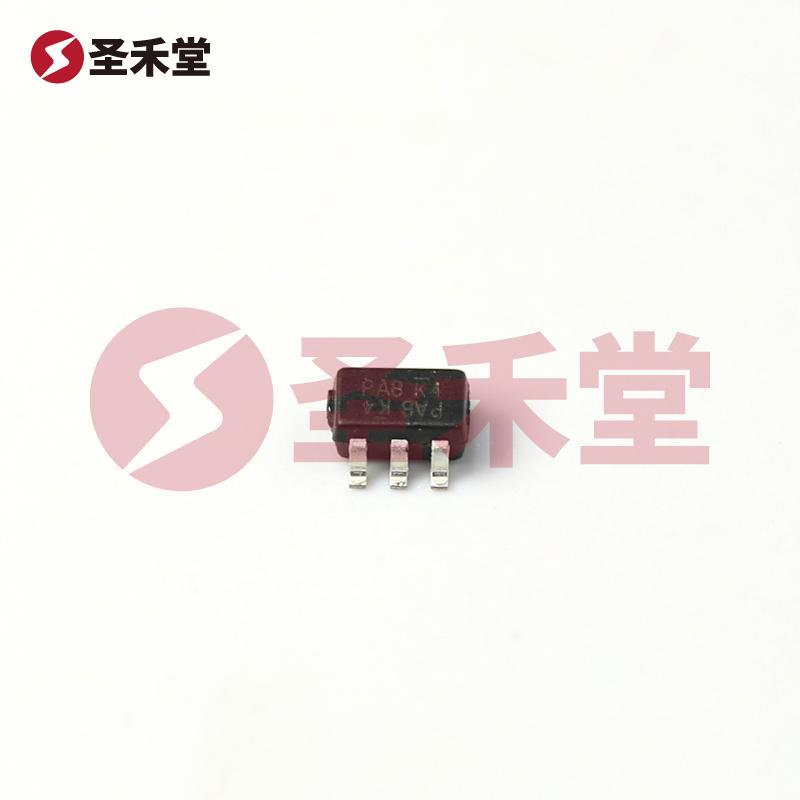

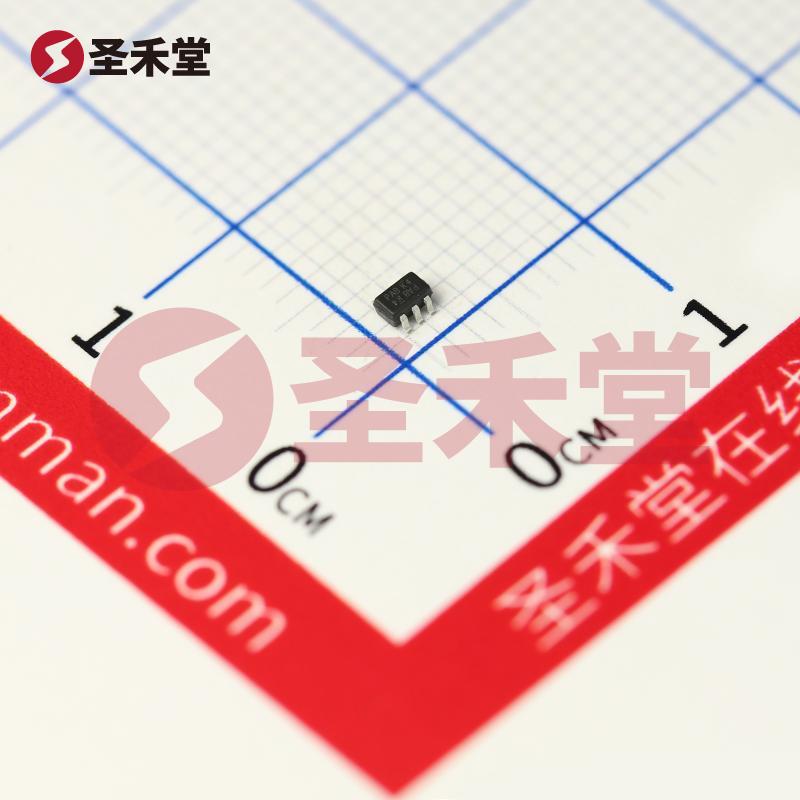

DMP2004DWK-7
DMP2004DWK-7参数
| FET 类型 | 2 个 P 沟道（双） | FET 功能 | 逻辑电平门 |
| 漏源电压（Vdss） | 20V | 25°C 时电流 - 连续漏极 (Id) | 430mA |
| 不同 Id、Vgs 时导通电阻（最大值） | 900 毫欧 @ 430mA，4.5V | 不同 Id 时 Vgs(th)（最大值） | 1V @ 250µA |
| 不同 Vds 时输入电容 (Ciss)（最大值） | 175pF @ 16V | 功率 - 最大值 | 250mW |
| 工作温度 | -65°C ~ 150°C（TJ） | 安装类型 | 表面贴装型 |
| 封装/外壳 | 6-TSSOP，SC-88，SOT-363 | 供应商器件封装 | SOT-363 |
DMP2004DWK-7手册
DMP2004DWK-7概述
DMP2004DWK-7 产品概述
DMP2004DWK-7 是一款由知名半导体制造商 DIODES（美台）生产的双 P 沟道场效应晶体管（MOSFET），采用 SOT-363 封装，具有出色的电气性能和广泛的应用潜力。这款器件特别设计用于低电压逻辑电平应用，广泛应用于各种电子设备，如开关电源、低功耗信号转换、输入信号处理等领域。
主要特性
双通道设计：DMP2004DWK-7 整合了两个 P 沟道 FET，使其在设计中能够节省PCB空间，同时提供高效的双通道开关功能。这种设计适合需要多个控制通道的应用，减少了元件数量，提高了系统的集成度。
电压和电流规格：
- 漏源电压（Vdss）: 该器件的漏源最高承受电压为20V，适用于许多低到中压电源管理和切换应用。
- 连续漏极电流（Id）: 设备在25°C时可连续承载最高420mA的漏极电流，适合中等功率的应用场合。
导通电阻：在不同的漏电流（Id）和栅源电压（Vgs）条件下，其最大导通电阻为900毫欧（在430mA时，Vgs为4.5V），该特别低的导通电阻有助于降低开关损耗，提高整体效率。
阈值电压（Vgs(th)）：最大阈值电压为1V（在250μA时），使得该FET在低电压条件下能够迅速导通，为逻辑电平应用提供了良好的兼容性。
输入电容：在16V的条件下，输入电容（Ciss）最大为175pF，这提供了较好的频率响应性能，适合快速开关操作。
功率和温度范围：最大功率为250mW，工作温度范围为-65°C至150°C（TJ），这一广泛的工作温度使得该器件在各种恶劣环境下均可稳定工作，提升了产品的可靠性。
封装形式：DMP2004DWK-7采用SOT-363封装，适于表面贴装(SMD)技术，便于自动化生产和焊接。
应用场景
DMP2004DWK-7 的设计使其非常适合于以下应用：
开关电源：能够在电源管理电路中作为开关元件使用，控制能量的传输和切换。
信号调节：在模拟和数字电路中作为开关控制器，处理不同类型的信号。
逻辑电平转换：能够实现不同逻辑电平之间的有效转换，适用于嵌入式系统和微控制器外设。
电机驱动和控制：可用于电机的启停控制，以及调速应用，尤其在小型电动机和驱动系统中表现出色。
便携式设备：由于其低功耗特性，特别适合于电池供电的便携式电子产品。
设计优势
使用 DMP2004DWK-7 作为电路设计元件能够带来以下优势：
- 高集成度：双通道集成设计可减少电路板尺寸，提升设计效率。
- 低功耗操作：低导通电阻和低阈值电压确保了在低功耗条件下的高效率。
- 宽泛的工作环境：高温和低温的适用范围提升了其在苛刻环境下工作的灵活性。
- 支持高频应用：低输入电容和快速的开关特性使得其在高频应用中具备良好的性能。
结论
DMP2004DWK-7 以其出色的性能、适中的电气参数及出色的可靠性，成为现代电子设计中不可或缺的重要元件。无论是用于简单的开关控制还是复杂的逻辑电路，它都能为设计者提供稳定、高效的解决方案。对于追求高性能电子产品的工程师而言，这款 MOSFET 是实现创新和高效设计的理想选择。
