DMN601K-7

DMN601K-7 产品概述

1. 产品简介

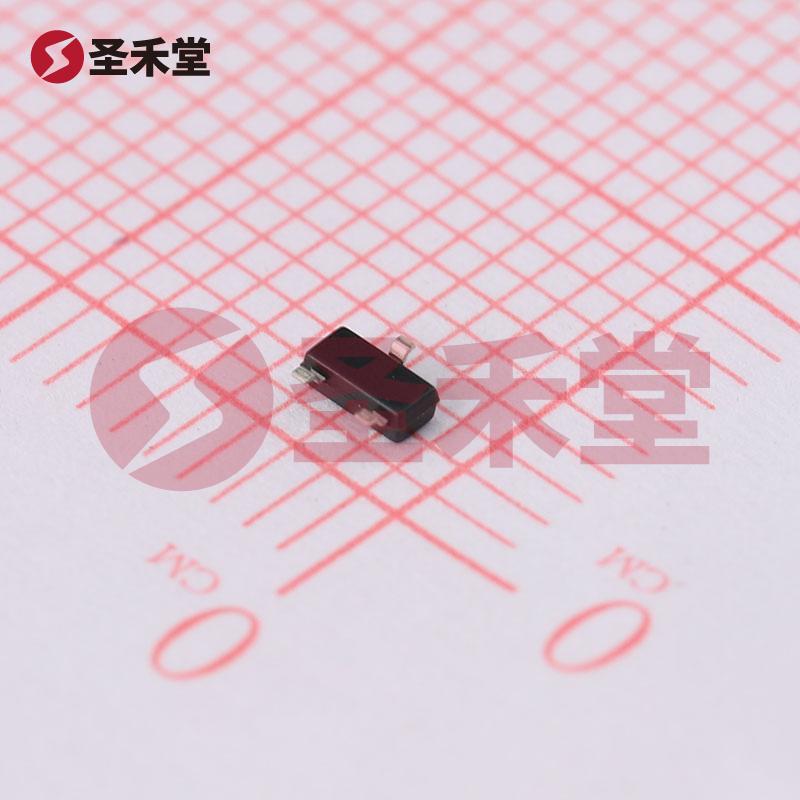

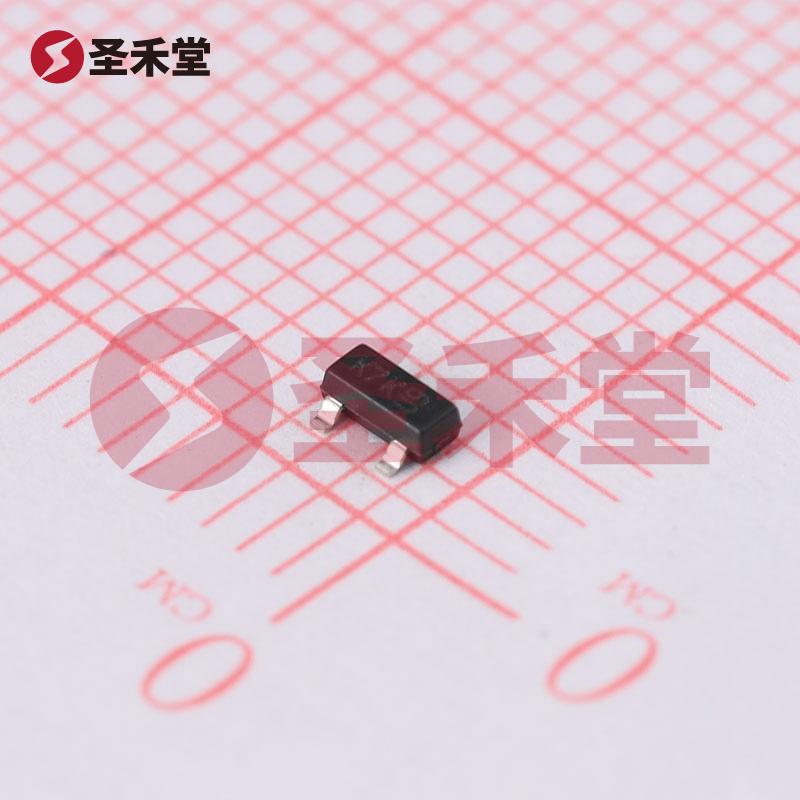

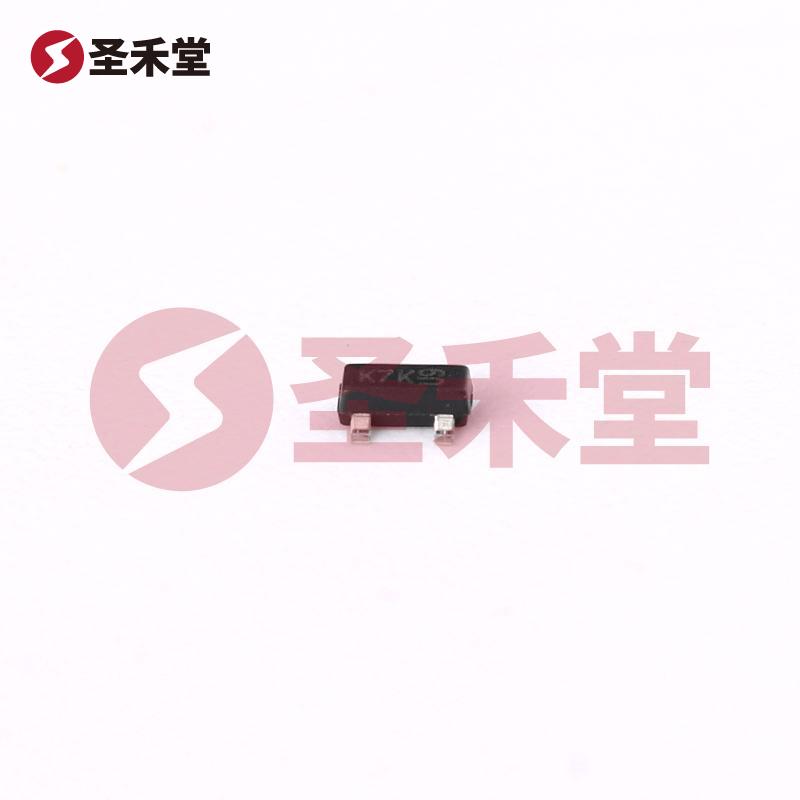

DMN601K-7 是一款高性能 N 沟道金属氧化物半导体场效应管（MOSFET），具有优异的电气特性和可靠性。作为一款表面贴装型器件，DMN601K-7 专为电源管理、负载开关和其他中低电流应用而设计，适用于各种电子设备和电路。该器件由美台公司（DIODES）提供，封装形式为 SOT-23，便于集成在现代电子电路中，尤其是在空间有限的应用场景下。

2. 技术特性

DMN601K-7 的关键参数如下：

• 漏源电压（Vdss）：最高可承受 60V 的漏源电压，适合多种高压应用。
• 连续漏极电流（Id）：在 25°C 时，连续漏极电流可以达到 300mA，使得它在诸多需求不高于该电流的场合中的应用非常广泛。
• 栅源极阈值电压（Vgs(th)）：阈值电压为 2.5V @ 1mA，便于在低压情况下驱动。
• 漏源导通电阻（Rds(on)）：在 500mA 和 10V 的条件下，导通电阻最大值为 2Ω，表明其在工作时的能量损耗较低，从而提高整体系统的效率。
• 最大功率耗散：在环境温度 25°C 时，器件可以承受的最大功率耗散为 350mW，有效提高其在散热管理上表现。
• 驱动电压：该 MOSFET 的驱动电压为 5V 和 10V，适用于多种逻辑电平的电路。
• 输入电容（Ciss）：在 25V 时的输入电容最大为 50pF，为高速开关应用提供了良好的性能。

3. 工作温度与可靠性

DMN601K-7 的工作温度范围极广，从 -65°C 到 150°C，确保了其在严酷环境下的稳定性与可靠性。这使得其能够在诸如汽车电子、工业控制以及消费类电子等多种领域中使用，适应各种不同的工作条件。

4. 封装与应用

DMN601K-7 的封装类型为 SOT-23，这是一种广泛使用的表面贴装封装类型，适用于自动化贴片操作，减少人工焊接可能引入的缺陷。此外，其小型化的特点也有助于电路设计的紧凑布局。

应用领域

DMN601K-7 广泛应用于许多电子设备中，包括但不限于：

• 电源管理：用于电源开关、电源调节等。
• 负载开关：可以控制负载的开关，提升组件的效率与安全性。
• 信号开关：在信号处理电路中，实现高可靠性的开关。
• 便携设备：适合智能手机、平板电脑等移动设备的低功耗应用。

5. 结论

总的来说，DMN601K-7 是一款结合了高性能与高可靠性的 N 沟道 MOSFET，具有优良的电气特性和适应性，符合现代电子设备对小型化、高效能以及稳定性的需求。它的广泛应用场景和可靠性能使其成为电子设计工程师的重要选择。无论在电源管理、负载开关还是信号开关领域，DMN601K-7 都能提供出色的解决方案，以推动功能实现与创新。
