漏源电压(Vdss) | 30V | 连续漏极电流(Id)(25°C 时) | 5.8A |
栅源极阈值电压 | 2.2V @ 250uA | 漏源导通电阻 | 38mΩ @ 5.8A,10V |
最大功率耗散(Ta=25°C) | 700mW | 类型 | N沟道 |
FET 类型 | N 通道 | 技术 | MOSFET(金属氧化物) |
25°C 时电流 - 连续漏极 (Id) | 5.8A(Ta) | 驱动电压(最大 Rds On,最小 Rds On) | 4.5V,10V |
不同 Id、Vgs 时导通电阻(最大值) | 38 毫欧 @ 5.8A,10V | 不同 Id 时 Vgs(th)(最大值) | 2.2V @ 250µA |
Vgs(最大值) | ±20V | 不同 Vds 时输入电容 (Ciss)(最大值) | 424pF @ 5V |
功率耗散(最大值) | 700mW(Ta) | 工作温度 | -55°C ~ 150°C(TJ) |
安装类型 | 表面贴装型 | 供应商器件封装 | SOT-23-3 |
封装/外壳 | TO-236-3,SC-59,SOT-23-3 |
DMN3051L-7 是一款由DIODES公司出品的高性能N沟道金属氧化物半导体场效应管(MOSFET),专为广泛的电子应用而设计。该器件具有工作电压最高可达30V,连续漏极电流可达到5.8A,适合高效电源管理及开关应用。
高效率: DMN3051L-7 的低导通电阻(38mΩ)确保了在高电流负载情况下的高能效,降低了功耗和发热,适合用于需要长期稳定性能的应用。
广泛的电压和温度范围: 该器件能够在-55°C至150°C的宽广温度范围内正常工作,提供了优秀的适应性,可应用于外部环境较为恶劣的场景。

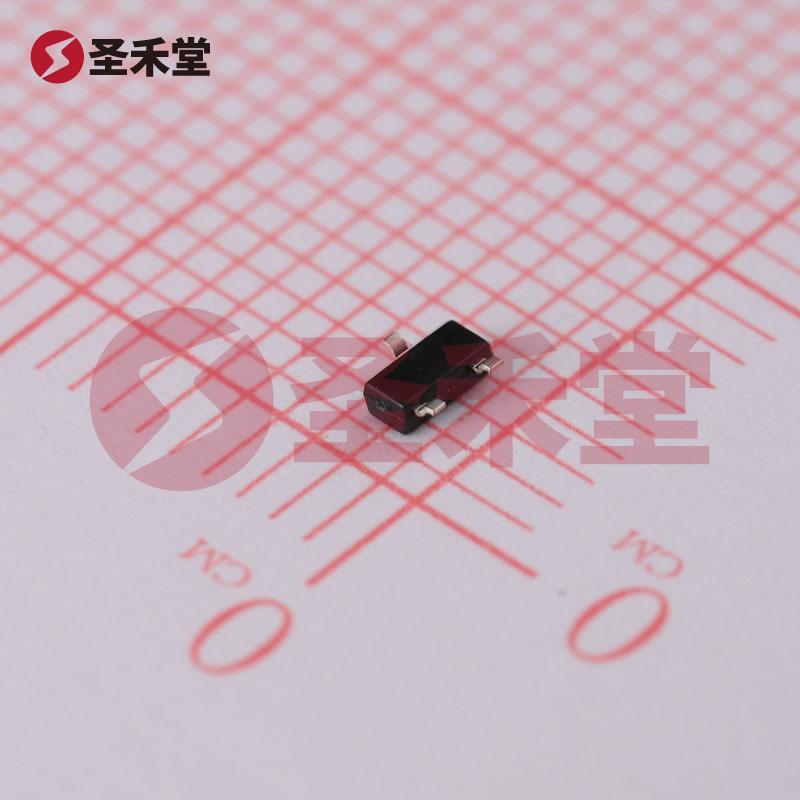

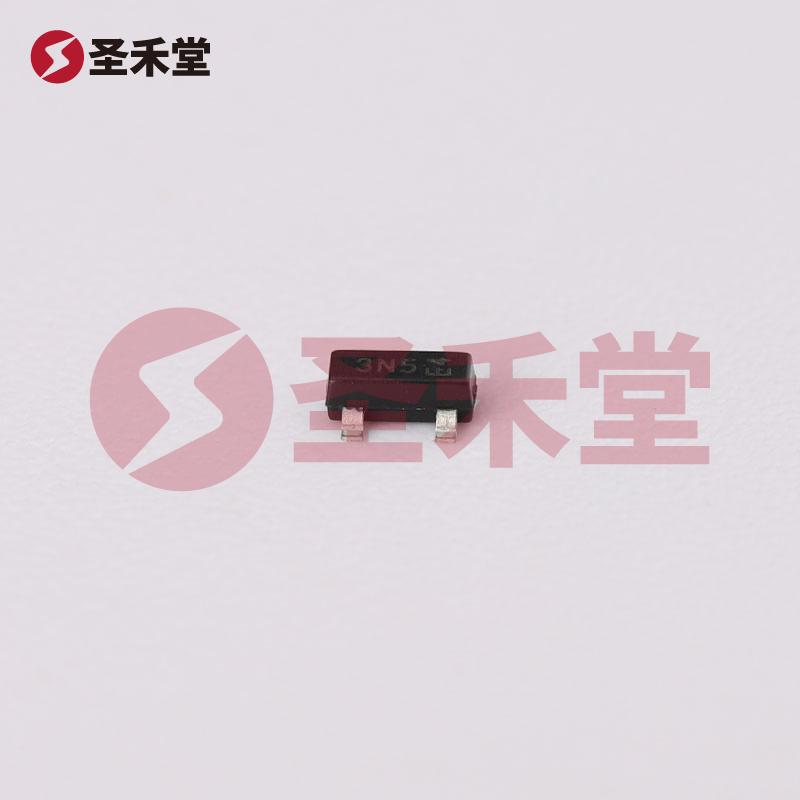

紧凑的封装: SOT-23封装设计使其在有限的电路板空间内提供高性能,适用于空间敏感型设计,特别是在便携式和消费类电子产品中。
易于驱动: 具有较低的栅源极阈值电压和适中的驱动电压要求(4.5V, 10V),使得在各种逻辑电平下均能快速切换,满足高频脉冲操作需求。
DMN3051L-7 MOSFET尤其适用于以下应用领域:
DMN3051L-7是一款性能强大的N沟道MOSFET,凭借其优秀的电气特性、广泛的工作温度范围及紧凑的封装设计,适用于多种电子应用,是电源管理、开关电路及马达驱动等领域的理想选择。通过选择DMN3051L-7,工程师和设计师能够在确保可靠性的同时,实现高效能和较低的功耗,为最终产品的性能提升提供强有力支持。
