连续漏极电流(Id)(25°C 时) | 270mA | 漏源电压(Vdss) | 100V |
栅源极阈值电压 | 3V @ 250uA | 漏源导通电阻 | 4.2Ω @ 500mA,10V |
最大功率耗散(Ta=25°C) | 380mW | 类型 | P沟道 |
FET 类型 | P 通道 | 技术 | MOSFET(金属氧化物) |
25°C 时电流 - 连续漏极 (Id) | 270mA(Ta) | 驱动电压(最大 Rds On,最小 Rds On) | 4V,10V |
不同 Id、Vgs 时导通电阻(最大值) | 4.2 欧姆 @ 500mA,10V | 不同 Id 时 Vgs(th)(最大值) | 3V @ 250µA |
不同 Vgs 时栅极电荷 (Qg)(最大值) | 1.8nC @ 10V | Vgs(最大值) | ±20V |
不同 Vds 时输入电容 (Ciss)(最大值) | 87pF @ 25V | 功率耗散(最大值) | 380mW(Ta) |
工作温度 | -55°C ~ 150°C(TJ) | 安装类型 | 表面贴装型 |
供应商器件封装 | SOT-23 | 封装/外壳 | TO-236-3,SC-59,SOT-23-3 |
DMP10H4D2S-7 是一款高性能的 P沟道 MOSFET,专为各种电源管理和开关应用而设计。此器件由DIODES(美台)公司制造,采用表面贴装型封装(SOT-23),其优秀的电气性能和宽广的工作温度使其在现代电子设计中具有广泛的应用前景。
为了确保 DMP10H4D2S-7 的良好开关能力,该器件在不同的栅源电压(Vgs)条件下表现出优秀的特性。最小驱动电压为 4V,最大驱动电压可达 10V,具备良好的适应性,适用于多种不同的控制电路。同时,该器件的栅极电荷 (Qg) 在 10V 的情况下最大为 1.8nC,这使得其在高频开关操作时也能保持较低的反应延迟。
DMP10H4D2S-7 的功率耗散在 25°C 时最大为 380mW,结合工作温度范围为 -55°C 到 150°C,使得该器件在各种恶劣环境下均能稳定运行。这一宽广的工作温度范围也使其适用于车载电子、气候监控系统以及其他要求高温或低温工作条件的应用。

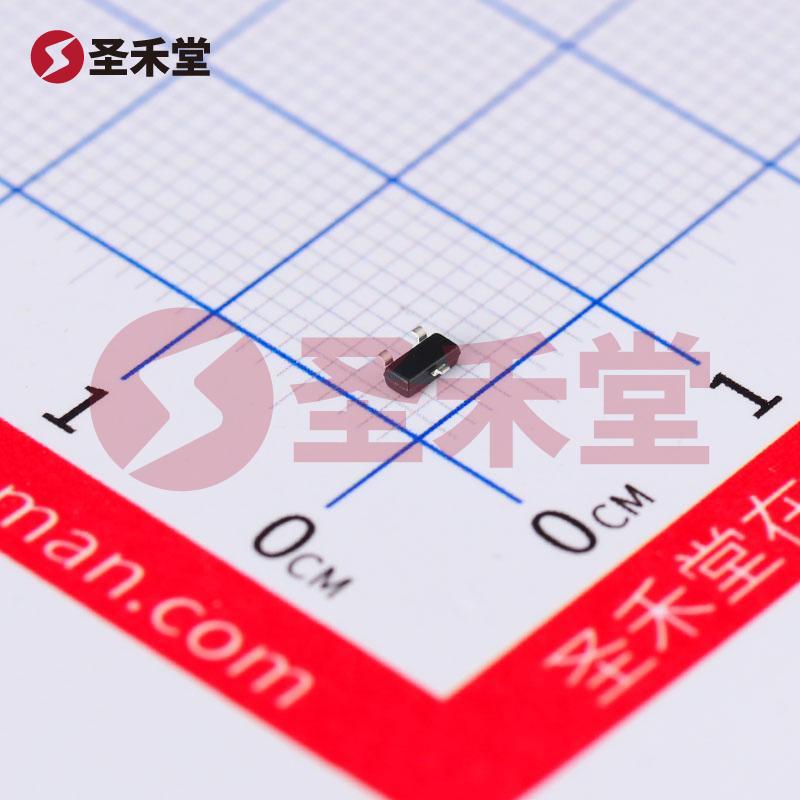

DMP10H4D2S-7 采用 SOT-23 封装,具有占用空间小和良好的散热性能,适合现代电子产品对小型化和散热能力的要求。这种表面贴装的设计便于自动化生产,提高了制造效率,同时也降低了制造成本。
DMP10H4D2S-7 适用于下列领域:
DMP10H4D2S-7 是一款性能优越、设计灵活的 P沟道 MOSFET,其高效能和优异的工作范围使得它在多种应用中具备了出色的竞争力。无论是在高电压开关、低功耗电源还是在高温环境下的工作,DMP10H4D2S-7 都能够提供可靠的解决方案,是电源管理和开关控制设计的理想选择。
