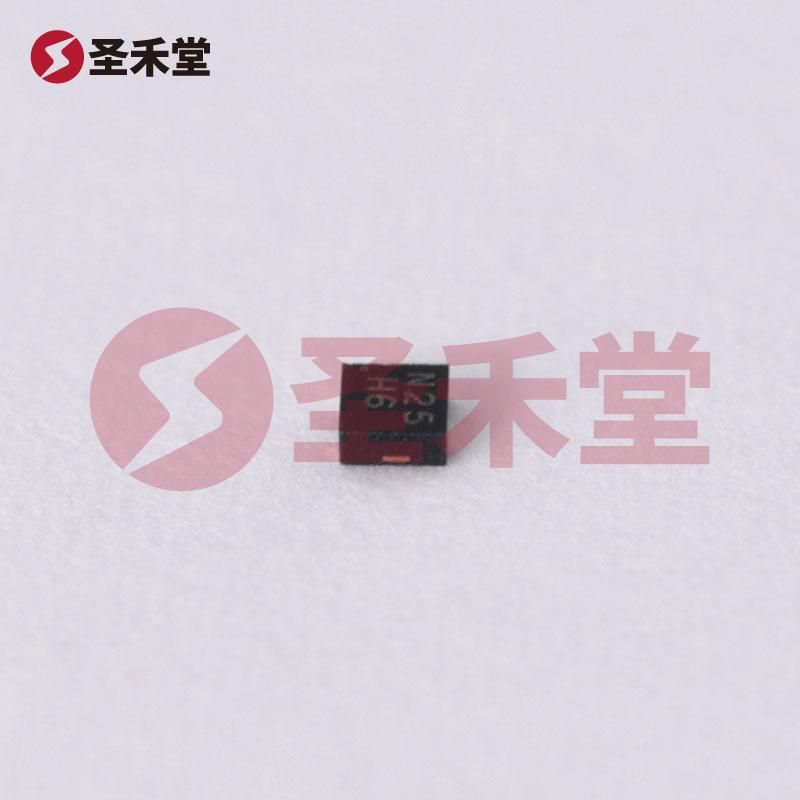

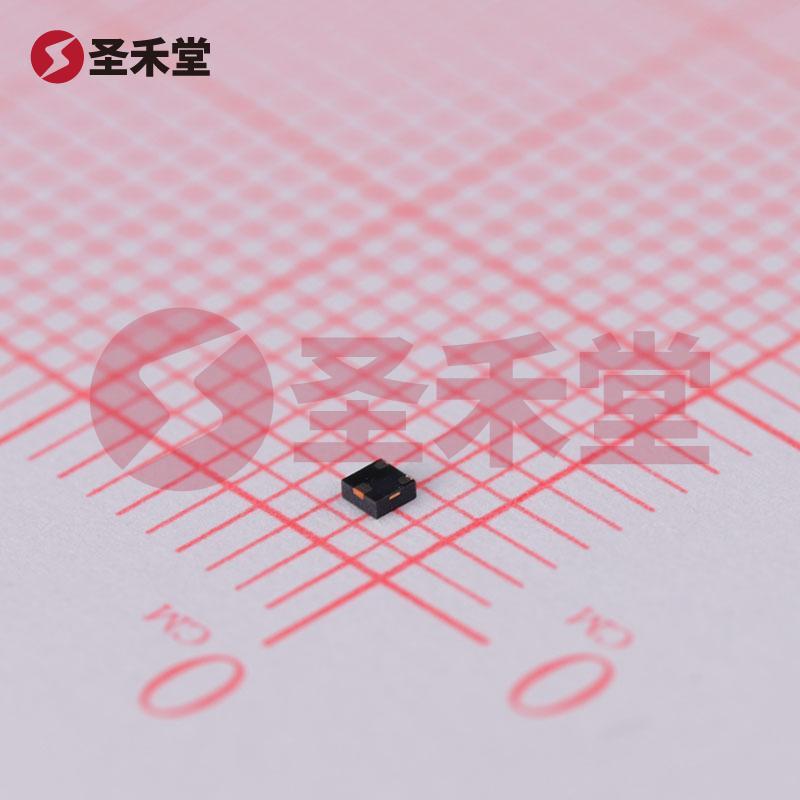

DMN2450UFD-7
DMN2450UFD-7参数
| 安装类型 | 表面贴装型 | 不同 Id、Vgs 时导通电阻（最大值） | 600 毫欧 @ 200mA，4.5V |
| 技术 | MOSFET（金属氧化物） | 驱动电压（最大 Rds On，最小 Rds On） | 1.5V，4.5V |
| 25°C 时电流 - 连续漏极 (Id) | 900mA（Ta） | FET 类型 | N 通道 |
| 不同 Vds 时输入电容 (Ciss)（最大值） | 52pF @ 16V | Vgs（最大值） | ±12V |
| 工作温度 | -55°C ~ 150°C（TJ） | 不同 Vgs 时栅极电荷 (Qg)（最大值） | .7nC @ 4.5V |
| 漏源电压（Vdss） | 20V | 功率耗散（最大值） | 400mW（Ta） |
| 不同 Id 时 Vgs(th)（最大值） | 1V @ 250µA |
DMN2450UFD-7手册
DMN2450UFD-7概述
DMN2450UFD-7 产品概述
一、产品简介
DMN2450UFD-7 是一款高性能的 N 通道 MOSFET，具有优越的导电特性和高效的开关性能，广泛应用于各种电子设备的电源管理和信号处理应用。作为 DIODES（美台）品牌的优秀产品，DMN2450UFD-7 集成了众多先进的技术特点，满足现代电子产品对功耗、性能以及可靠性的要求。
二、技术规格
安装类型: DMN2450UFD-7 采用表面贴装型（SMD），便于自动化贴装，适合于大规模生产。
导通电阻（Rds(on)）: 该 MOSFET 在不同的栅源电压（Vgs）下具有良好的导通电阻特性。最大导通电阻为 600 毫欧，在 4.5V 和 200mA 条件下测试，这意味着在正常工作条件下，能够实现较低的功耗与热损失。
驱动电压: MOSFET 具有较宽的驱动电压范围，最小导通电压为 1.5V，最大为 4.5V，这为各种驱动电路的设计提供了灵活性。
连续漏极电流（Id）: 该器件在 25°C 环境下的连续漏极电流最高可达 900mA，表明其在持续高负载下具备良好的稳定性。
漏源电压（Vdss）: 最大漏源电压为 20V，适合用于低压应用场景。
功率耗散: 最大功率耗散值为 400mW（在规定环境温度下），确保器件在承受额定电流时不会因发热而损坏。
工作温度范围: 产品的工作温度范围为 -55°C 到 150°C，适合于高温或极端环境下的应用。
输入电容（Ciss）: 输入电容在 16V 条件下最大值为 52pF，具备良好的开关性能，能够快速响应。
栅极电荷（Qg）: 栅极电荷最大为 0.7nC（在 4.5V 时），表明其驱动能力强，适合快速开关电路。
三、应用场景
DMN2450UFD-7 由于其优异的特性，可以应用于以下领域：
电源管理: 在各种电源转换器和稳压电源中，DMN2450UFD-7 能够有效地控制电流流动，降低转换损耗。
开关电源: 其快速开关特性使其在开关电源设计中表现出色，提高了效率并减少了系统的电磁干扰（EMI）。
低功耗设备: 由于其超低的导通电阻和出色的热性能，非常适合用于移动设备、可穿戴设备和其他对功耗要求极高的应用。
汽车电子: 在汽车电子控制模块中，能够在高温环境和高电流条件下保持稳定性能，确保系统的安全与可靠运行。
四、总结
DMN2450UFD-7 是一款出色的 N 通道 MOSFET，凭借其低导通电阻、高耐压和优良的开关特性，成为了电子工程师在电源管理、开关电源及低功耗设备设计中的理想选择。其宽广的工作温度范围和小巧的封装设计，满足了现代电子产品对于性能、可靠性和空间的多重要求。无论在工业应用还是消费电子中，DMN2450UFD-7 都能够提供稳定的性能表现，是提升系统效率的重要元器件。
