漏源电压(Vdss) | 20V | 连续漏极电流(Id)(25°C 时) | 8A |
栅源极阈值电压 | 900mV @ 250uA | 漏源导通电阻 | 24mΩ @ 8.2A,4.5V |
最大功率耗散(Ta=25°C) | 1.3W | 类型 | 双N沟道 |
FET 类型 | 2 N-通道(双) | FET 功能 | 逻辑电平门 |
25°C 时电流 - 连续漏极 (Id) | 8A | 不同 Id、Vgs 时导通电阻(最大值) | 24 毫欧 @ 8.2A,4.5V |
不同 Id 时 Vgs(th)(最大值) | 900mV @ 250µA | 不同 Vgs 时栅极电荷 (Qg)(最大值) | 8.8nC @ 4.5V |
不同 Vds 时输入电容 (Ciss)(最大值) | 867pF @ 15V | 功率 - 最大值 | 1.3W |
工作温度 | -55°C ~ 150°C(TJ) | 安装类型 | 表面贴装型 |
封装/外壳 | 8-SOIC(0.154",3.90mm 宽) | 供应商器件封装 | 8-SOP |
DMG9926USD-13是一款双N沟道场效应管(MOSFET),由DIODES(美台)公司制造。它的设计旨在满足高效能的电源管理需求,尤其适用于各种用途的开关电源、负载驱动及电机控制等领域。这款MOSFET特别适合低电压和高电流应用,具备出色的开关特性和导通性能,能够在各种苛刻环境条件下可靠工作。
逻辑电平驱动: DMG9926USD-13设计为逻辑电平门,意味着它可以直接由低电压逻辑系统驱动,提高了控制电路的简便性和兼容性。这一特性使其在数字电路和微控制器应用中表现出色。
低导通电阻: 该器件的导通电阻仅为24mΩ,这大大减少了功耗并提高了电源效率,非常适合功耗敏感的应用场域。
高开关频率: 由于其优越的栅极电荷(Qg)特性(8.8nC @ 4.5V),DMG9926USD-13能够在较高的频率下有效工作,满足快速开关需求,提供更好的响应时间和系统效率。

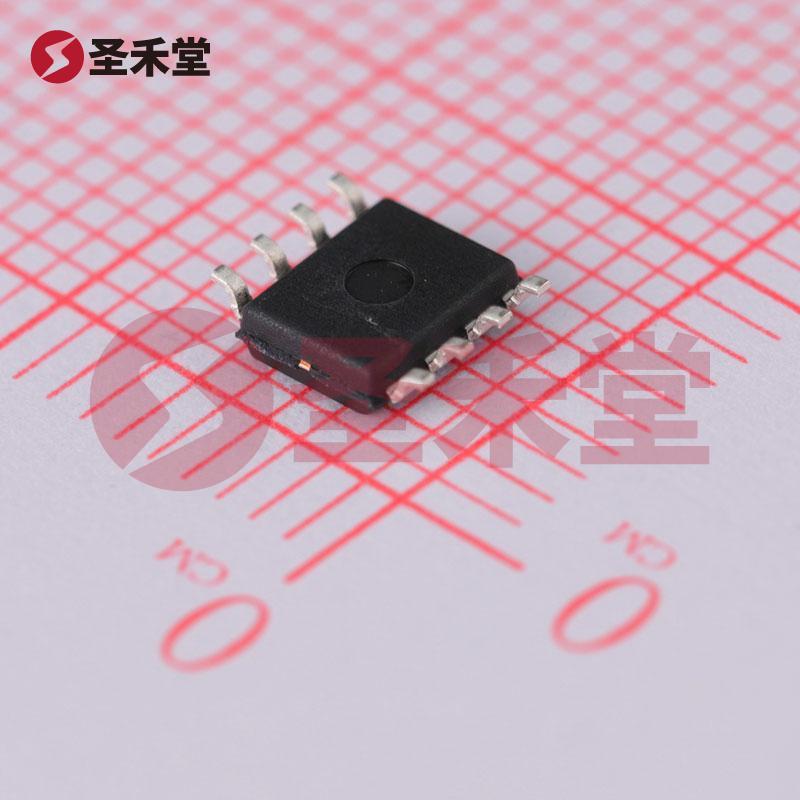

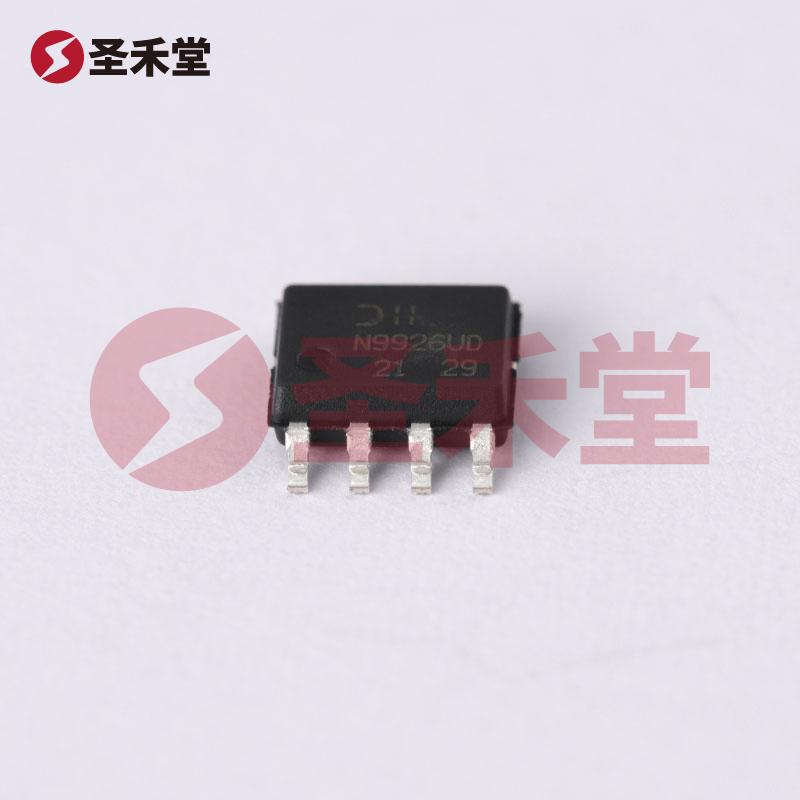

DMG9926USD-13采用表面贴装型(SMT)的SO-8封装,方便在自动化生产中进行安装,适合高密度印刷电路板(PCB)的应用场合。这种封装方式不仅减少了占用空间,而且提供了较好的散热性能,有助于延长设备的使用寿命。
在设计使用DMG9926USD-13的电路时,设计师应注意其漏源电压和电流限制,确保在额定工作范围内运行。此外,适当的散热设计是必不可少的,以保证其在高负载条件下的稳定工作。使用时,应尽量避免其在超出额定值的条件下工作,以确保长期的可靠性和性能表现。
综上所述,DMG9926USD-13是一款经济且高性能的双N沟道MOSFET,适用于多种应用领域,尤其是对于那些需要高效率和省空间的设计人员而言,它提供了理想的解决方案。随着对电子设备性能要求的不断提高,DMG9926USD-13凭借其良好的技术参数和应用灵活性,必将在未来的电源管理和控制系统中扮演重要角色。
