CD4073BM96
CD4073BM96参数
| 安装类型 | 表面贴装型 | 逻辑电平 - 高 | 3.5V ~ 11V |
| 不同 V、最大 CL 时最大传播延迟 | 90ns @ 15V，50pF | 工作温度 | -55°C ~ 125°C |
| 电流 - 静态（最大值） | 1µA | 逻辑电平 - 低 | 1.5V ~ 4V |
| 电压 - 供电 | 3V ~ 18V | 输入数 | 3 |
| 逻辑类型 | 与门 | 电流 - 输出高、低 | 3.4mA，3.4mA |
| 电路数 | 3 |
CD4073BM96手册
CD4073BM96概述
CD4073BM96 产品概述
CD4073BM96 是一款由德州仪器（TI）制造的三通道与门集成电路，采用14引脚的表面贴装型（SOIC）封装。该器件的设计旨在提供高性能的逻辑运算功能，广泛应用于各种数字电路中，如计算机、通信设施及消费电子产品等领域。其独特的性能指标使其在多种应用场景中具备高度的灵活性和可靠性。
主要特点
逻辑类型: CD4073BM96 是一种与门（AND Gate），可以接受三个输入信号并在所有输入为高电平时输出高电平。该特性使其非常适合进行多输入逻辑运算。
工作电压范围: 器件的供电电压范围为3V至18V，适应不同的电源配置，能够满足各种电路的需求。如此宽广的工作电压范围为设计者提供了更大的灵活性。
逻辑电平: 该与门支持的逻辑电平分为高、低两个范围。高电平范围为3.5V至11V，而低电平范围为1.5V至4V。这些特性确保在长距离传输和噪音环境下仍能保持稳定的逻辑状态。
传播延迟: 在最大负载（50pF）的条件下，当供电电压为15V时，最大传播延迟可达90ns，此性能参数非常适合高速度应用，为设计者在高速数字电路设计中提供了可靠的选择。
电流特性: CD4073BM96 最大静态电流仅为1µA，这意味着在无信号输入的情况下，器件消耗极低的电流，有效延长电池供电的设备寿命。此外，输出电流的能力为3.4mA，能够驱动适度负载，确保电路的正常运行。
温度范围: 器件的工作温度范围为-55°C至125°C，适用于各类工业环境和需求严苛的应用场合，包括军事和航空航天领域。
应用场景
CD4073BM96 广泛应用于各种逻辑电路的设计中，特别是在需要多个条件同时成立时进行控制的情况。具体的应用场景包括：
- 数字控制电路: 在数字设备中实现各种逻辑功能，如状态控制和信号线路的启用。
- 传感器接口: 用于处理来自传感器的多个输入信号，比如温度、湿度或光照等信息的逻辑处理。
- 信号处理: 在信号处理设备中涉及多信号输入的条件判断和处理。
- 消费电子: 在家用电器或其他消费型电子产品中，实现用户设置的条件响应功能。
封装与布局

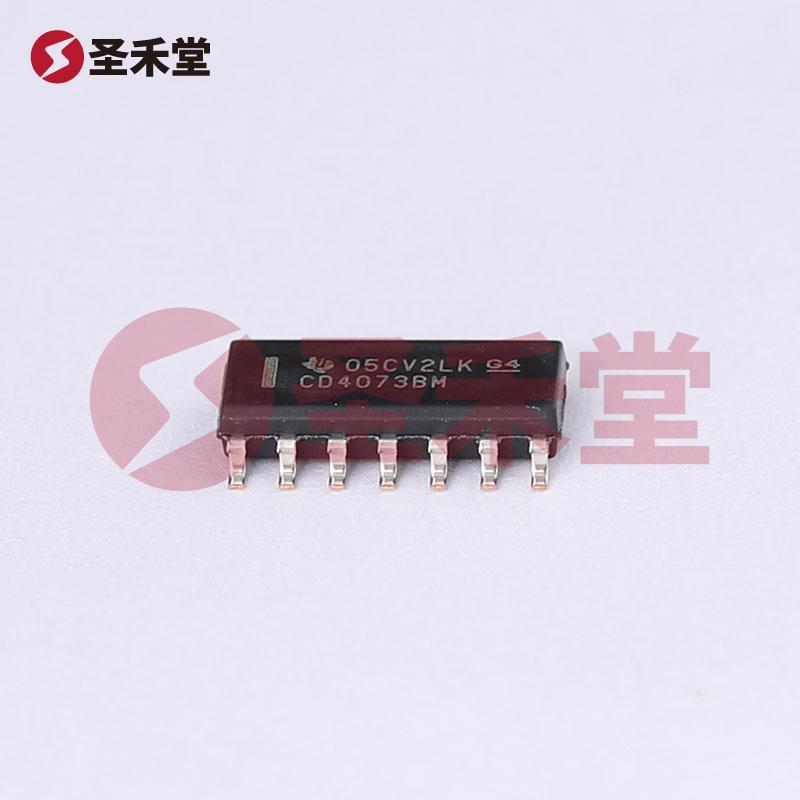

CD4073BM96 采用14-SOIC封装，支持表面贴装技术（SMD）。该封装方式使得器件适合自动化生产线的焊接，并且在较小的电路板面积上实现高密度布局，降低了对空间的要求。
结论
综上所述，CD4073BM96 是一款性能优异的三通道与门集成电路，拥有良好的电气特性和宽广的应用范围。它不仅满足常规数字电路的需求，也适合在温度变化及电源波动较大的苛刻环境中工作，是设计者在选用逻辑门电路时的优质选择。德州仪器作为全球领先的半导体制造商，其产品的可靠性和技术支持同样为用户提供了进一步的保障，使CD4073BM96 在实际应用中灵活而高效。
