开关电路 | SPDT | 多路复用器/解复用器电路 | 2:1 |
电路数 | 3 | 导通电阻(最大值) | 240 欧姆 |
通道至通道匹配 (ΔRon) | 5 欧姆 | 电压 - 电源,单 (V+) | 3V ~ 20V |
电压 - 供电,双 (V±) | ±2.5V ~ 9V | -3db 带宽 | 30MHz |
沟道电容 (CS(off),CD(off)) | 0.2pF,9pF | 电流 - 漏泄 (IS(off))(最大值) | 100nA |
串扰 | -40dB @ 6MHz | 工作温度 | -55°C ~ 125°C(TA) |
安装类型 | 表面贴装型 | 封装/外壳 | 16-SOIC(0.154",3.90mm 宽) |
供应商器件封装 | 16-SOIC |

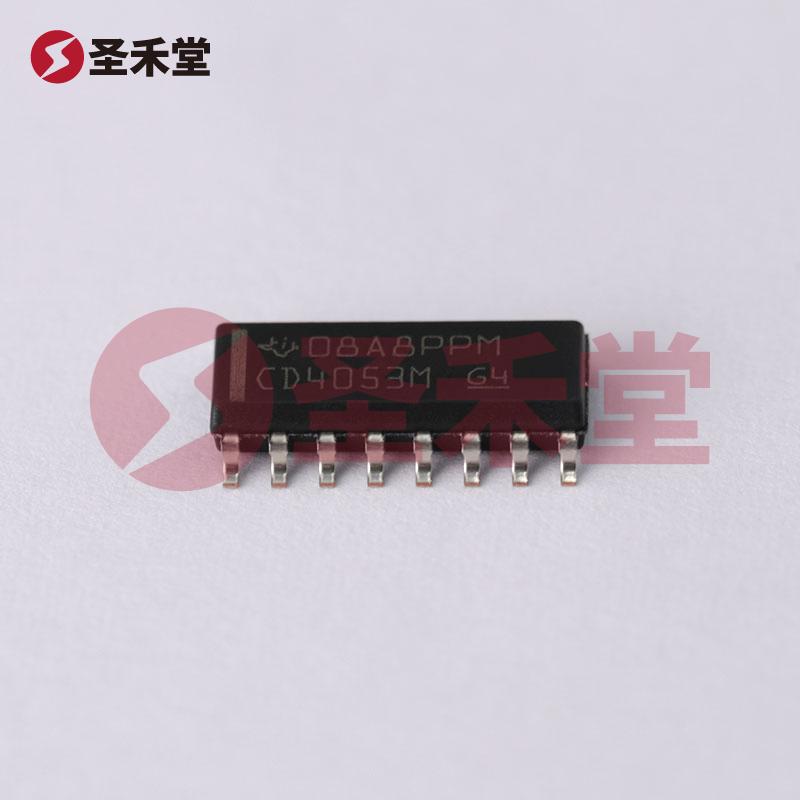

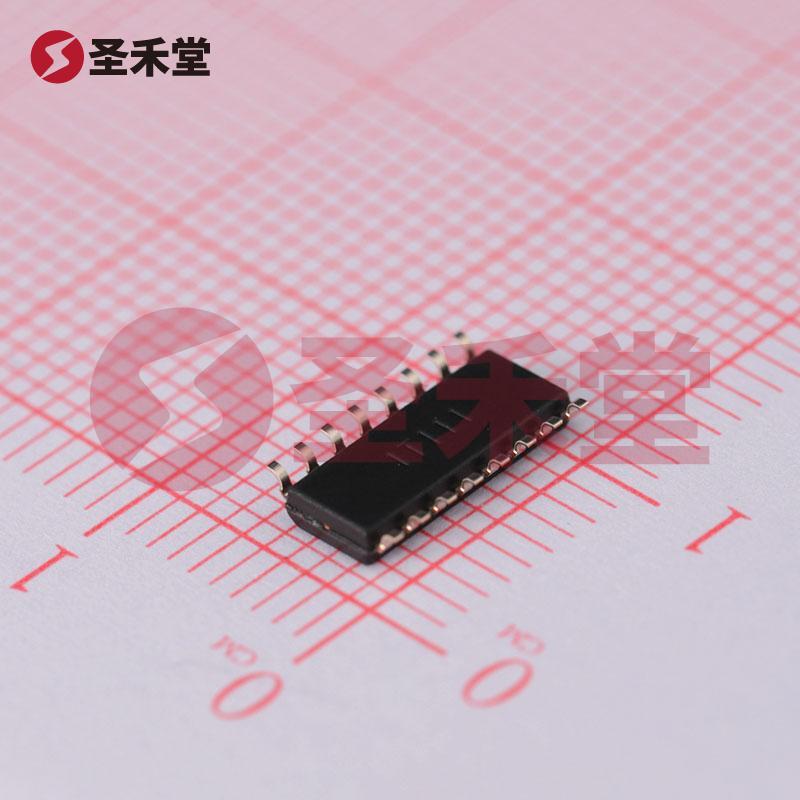

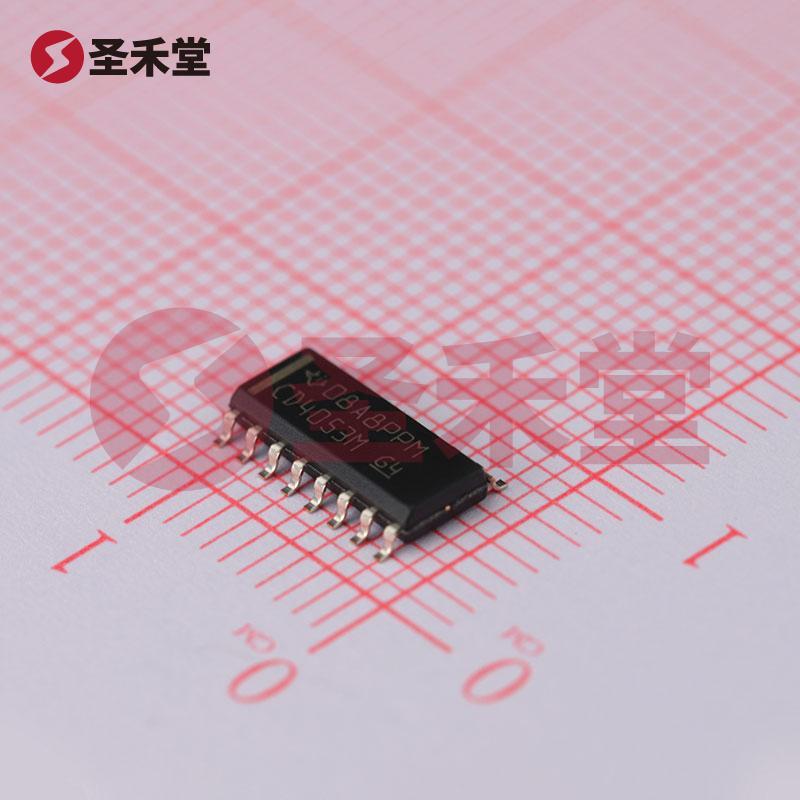

产品概述:CD4053BM96
一、概述
CD4053BM96是由德州仪器(Texas Instruments)生产的一款高性能多路复用开关,采用表面贴装型(SMD)封装,封装形式为16-SOIC。针对多路复用和解复用应用,该器件具有出色的电气性能和广泛的工作范围,适用于多种电子设备和应用环境,包括音频处理、信号切换、数据选择等。
二、基本特性
开关电路类型 CD4053BM96采用单刀双掷(SPDT)开关架构,这种设计使得器件能够在多个信号源之间进行有效切换。其2:1多路复用/解复用电路配置允许新信号的灵活选择与输出。
电压及功耗 CD4053BM96的工作电源电压范围广泛,支持单电源供电3V至20V,或双电源供电±2.5V至9V。这种灵活性增强了该器件在不同电源环境下的应用能力。同时,漏电流(IS(off))最大限值为100nA,确保在关闭状态下对电源的低影响,降低整体功耗。
导通电阻及通道匹配 器件的最大导通电阻为240欧姆,加上通道至通道匹配电阻(ΔRon)仅为5欧姆,这使得CD4053BM96在传输幅度和信号质量上具有优越的表现,确保信号完整性。
带宽和频率响应 CD4053BM96的-3dB带宽高达30MHz,能够适应各种高频信号需求,满足音频及视频信号的切换需要。同时,低串扰特性(-40dB @ 6MHz)使其成为高保真音频和高频信号处理中理想的选择。
电容特性 器件的沟道电容在关闭状态下较低,CS(off)和CD(off)分别为0.2pF和9pF,确保信号传递过程中的负担较小,从而提高了信号响应速率和减少了失真。
环境适应性 CD4053BM96的工作温度范围为-55°C至125°C,适应各种极端工作条件,适合在工业、汽车以及航空等需求苛刻的环境中使用。
三、应用场景
CD4053BM96尤其适合于需要高精度、低噪声信号切换的应用场合:
四、总结
CD4053BM96以其优异的性能、灵活的电源选项以及宽广的应用场合,成为电子设计中不可或缺的多路复用开关选择。无论是在通信、消费电子还是工业自动化领域,CD4053BM96都能够满足设计需求,提供高质量的信号传输和切换功能。选择CD4053BM96,将使您的产品在市场竞争中保持优势。
