BLM15HD102SN1D
BLM15HD102SN1D参数
| 阻抗 @ 频率 | 1kΩ @ 100MHz | 线路数 | 1 |
| 额定电流（最大） | 250mA | 直流电阻（DCR）（最大） | 1.25Ω |
| 滤波器类型 | 信号线 | 不同频率时阻抗 | 1 kOhms @ 100MHz |
| DC 电阻 (DCR)（最大值） | 1.25 欧姆 | 工作温度 | -55°C ~ 125°C |
| 封装/外壳 | 0402（1005 公制） | 安装类型 | 表面贴装型 |
| 高度（最大值） | 0.022"（0.55mm） | 大小 / 尺寸 | 0.039" 长 x 0.022" 宽（1.00mm x 0.55mm） |
BLM15HD102SN1D手册
BLM15HD102SN1D概述
BLM15HD102SN1D 产品概述
BLM15HD102SN1D 是由知名电子元器件制造商 muRata（村田）生产的一款高性能磁珠，广泛应用于信号线的EMI（电磁干扰）抑制。该产品采用了0402（1005公制）的表面贴装封装设计，以适应现代电子设备对小型化、高密度集成度的要求。
主要特性
阻抗特性： BLM15HD102SN1D 的标称阻抗为 1 kΩ，在 100 MHz 的频率下表现出优良的电信号阻抗特性。这使得它在高频应用中能够有效地抑制噪声，提高信号的质量。其阻抗在高频下的稳定性是其设计的一大亮点，能够保障在复杂信号环境下的信号完整性。
直流电阻（DCR）： 该磁珠的最大直流电阻为 1.25Ω，确保了在通过额定电流的情况下不会产生过大的电压损耗。这一设计有助于提升电路的导电效率，并降低发热量，对于长时间高负荷运行的设备尤为重要。
额定电流： 最大额定电流为 250mA，使得 BLM15HD102SN1D 可以在多个应用场合下使用，满足不同设备的电流需求。这一额定电流级别使其特别适用于各种便携式电子设备和工业设备中，但是在应用时仍需特别注意不超过该额定值，以避免影响产品性能。
工作温度范围： 该产品能够在宽广的工作温度范围内运行，从 -55°C 到 125°C，展现出极佳的环境适应能力。这使得 BLM15HD102SN1D 可以在严酷的工作条件下持续运行，适合用于汽车电子、工业控制及其他需要高稳定性的领域。

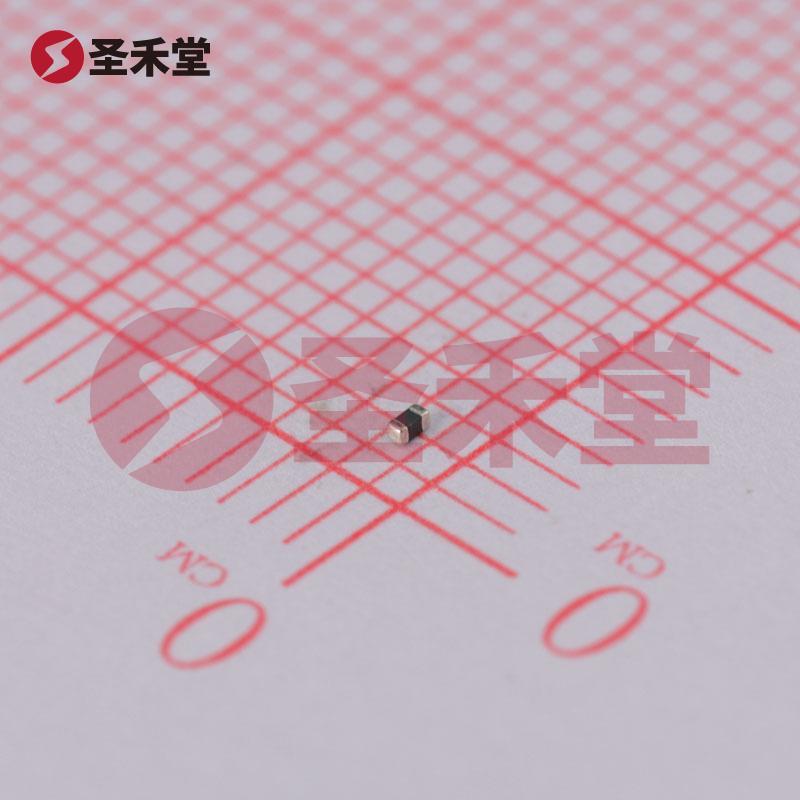

物理规格： BLM15HD102SN1D 的尺寸为 0.039” 长 x 0.022” 宽（1.00mm x 0.55mm），其高度最大仅为 0.022”（0.55mm），充分满足了当今电子设备小型化的设计需求。0402 规格的封装形式使得其在自动化组装过程中更加便利，有效提升生产效率。
应用领域： 这一款磁珠被广泛应用于各种电子产品中，如智能手机、平板电脑、网络设备及其他消费电子产品，主要用于抑制电源线和信号线上的高频噪声。在汽车电子、工业设备以及医疗仪器等领域中，由于其优良的电性特征和可靠性，也得到了广泛的应用。
总结
BLM15HD102SN1D 磁珠通过其卓越的阻抗特性、低直流电阻、宽工作温度范围以及适中的最大额定电流，为信号线提供了有效的电磁干扰抑制，确保信号的完整性和稳定性。其小型化的表面贴装封装，无疑是现代电子设备设计中不可或缺的一部分。随着电子设备日益向小型化和高集成度发展，选择 BLM15HD102SN1D 能够极大地提升产品的性能和可靠性，是电子工程师在设计阶段的一项明智选择。
