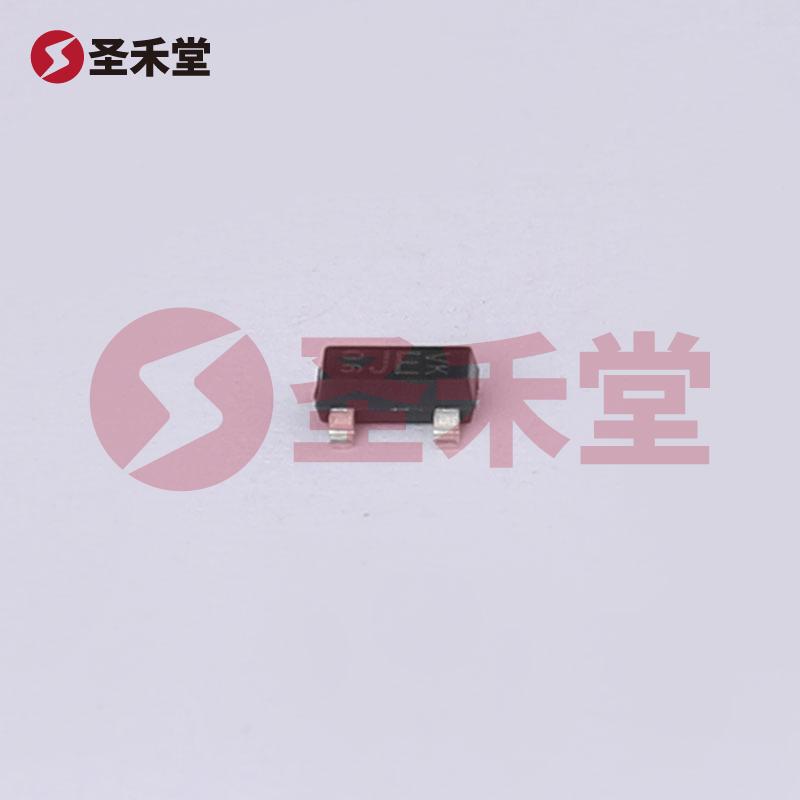

BAV99-E3-08
BAV99-E3-08参数
| 反向恢复时间（trr） | 6ns | 直流反向耐压（Vr） | 70V |
| 正向压降（Vf） | 1.25V @ 150mA | 平均整流电流（Io） | 150mA |
| 反向恢复时间 (trr) | 6ns | 速度 | 快速恢复 =< 500ns，> 200mA（Io） |
| 不同 If 时电压 - 正向 (Vf) | 1.25V @ 150mA | 工作温度 - 结 | -55°C ~ 150°C |
| 安装类型 | 表面贴装型 | 电流 - 平均整流 (Io)（每二极管） | 150mA |
| 电压 - DC 反向 (Vr)（最大值） | 70V | 二极管配置 | 1 对串联 |
| 二极管类型 | 标准 | 不同 Vr 时电流 - 反向泄漏 | 2.5µA @ 70V |
| 封装/外壳 | TO-236-3，SC-59，SOT-23-3 | 供应商器件封装 | SOT-23 |
BAV99-E3-08手册
BAV99-E3-08概述
BAV99-E3-08 产品概述
产品简介
BAV99-E3-08 是一款由 VISHAY（威世）推出的高性能开关二极管，采用表面贴装型封装，型号为 SOT-23。它的设计理念是满足现代电子设备对于频率响应、功率处理和温度耐受性的严苛要求。作为一款快速恢复二极管，BAV99-E3-08 特别适合用于高频开关电路和整流应用。
关键性能参数
反向恢复时间 (trr): BAV99-E3-08 的反向恢复时间为 6ns，这使得其在高频操作中表现出色，特别是在需要快速切换的应用中。
直流反向耐压 (Vr): 最大直流反向耐压为 70V，能够处理相对较高的电压，保证二极管在各种工况下的稳定性。
正向压降 (Vf): 在 150mA 的正向电流下，正向压降为 1.25V。较低的正向压降能够有效减少功耗并提高整体效率，特别是在高频开关电路中。
平均整流电流 (Io): 每个二极管的平均整流电流可达 150mA，表明其在日常使用中的能力，能够满足多数低至中功率应用的需求。
速度: 此款二极管被归类为快速恢复类型，恢复时间小于 500ns，且支持大于 200mA 的电流，适合用于各种频率的开关电路。
反向泄漏电流: 在最大反向电压 70V 下，反向泄漏电流为 2.5µA，稳定的反向特性使其在静态条件下表现良好。
工作温度范围: BAV99-E3-08 在 -55°C 到 150°C 的温度范围内工作，适合各种环境，包括极端温度条件下的电子设备。

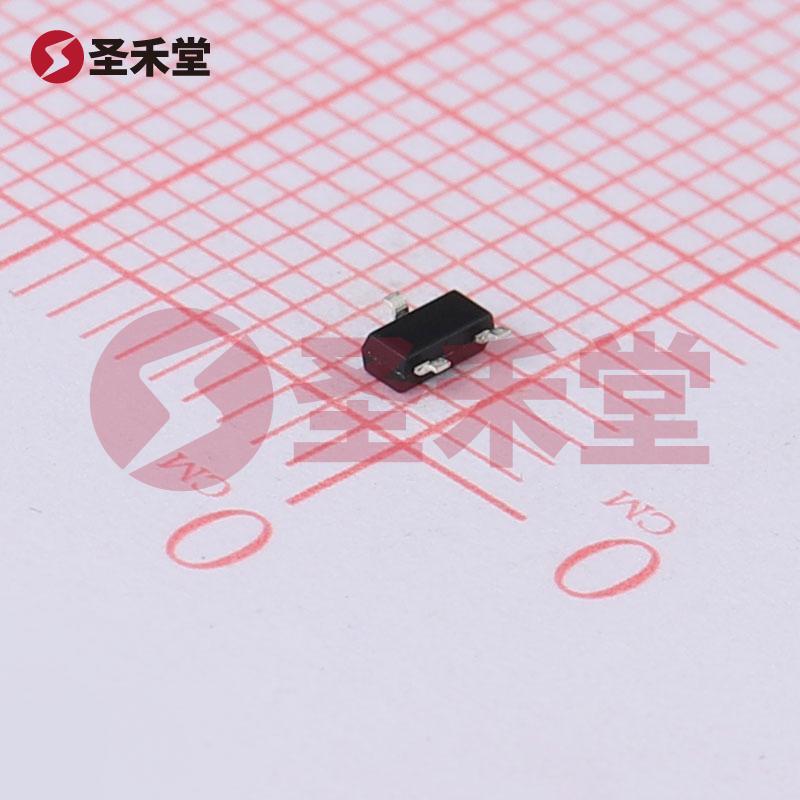

封装与安装
BAV99-E3-08 采用紧凑的 SOT-23 封装，适用于表面贴装技术 (SMT)，使其能够在现代电子电路板上灵活布线。其小型化设计不仅减少了占板空间，还降低了制造成本。
应用场景
BAV99-E3-08 在多个领域都有广泛应用，包括但不限于：
- 开关电源: 用于电源的整流或开关回路，以实现高效率。
- 脉冲信号整流: 适合用于处理快脉冲信号的整流应用，能够保证信号的高保真传输。
- 信号切换: 在数据通信设备中，BAV99-E3-08 可用于快速切换信号，保证数据的快速传输。
- LED 驱动: 可作为灯光驱动电路的一部分，支持高达 150mA 的直流电流。
总结
BAV99-E3-08 是一款性能稳定且可靠的开关二极管，凭借其优越的电气特性和广泛的应用适应性，能够满足现代电子设备对高效率和高频率的要求。VISHAY 的品牌背书，以及高品质的制造工艺，使得 BAV99-E3-08 成为电路设计工程师的首选。在设计过程中，选择合适的二极管不仅可以保障电路的安全性和可靠性，还能显著提高设备的整体性能，是每个设计师都不应忽视的关键元件。
