BAV23S,215

产品概述：BAV23S,215

一、引言

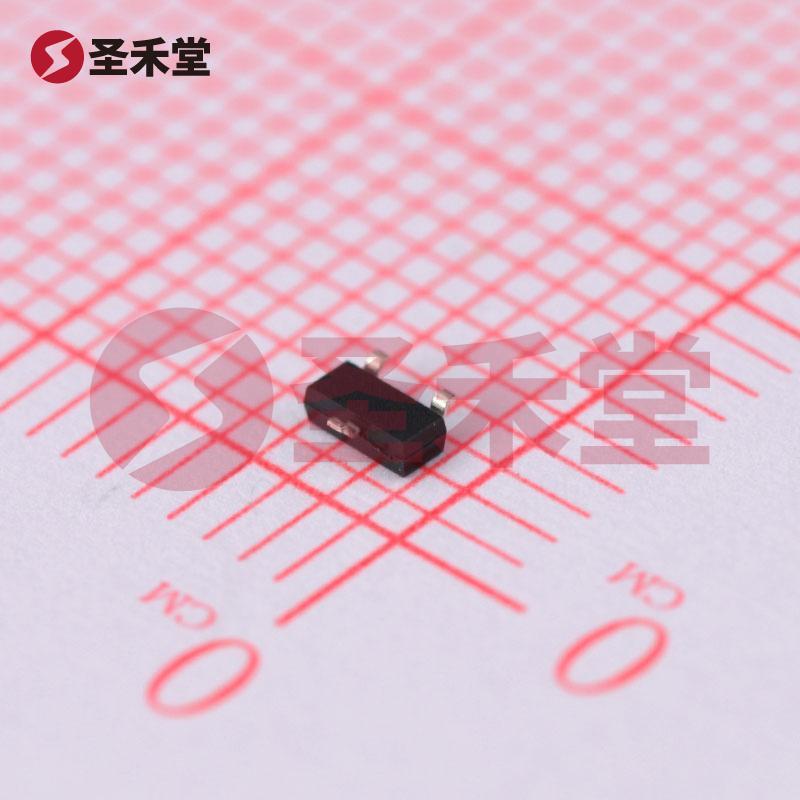

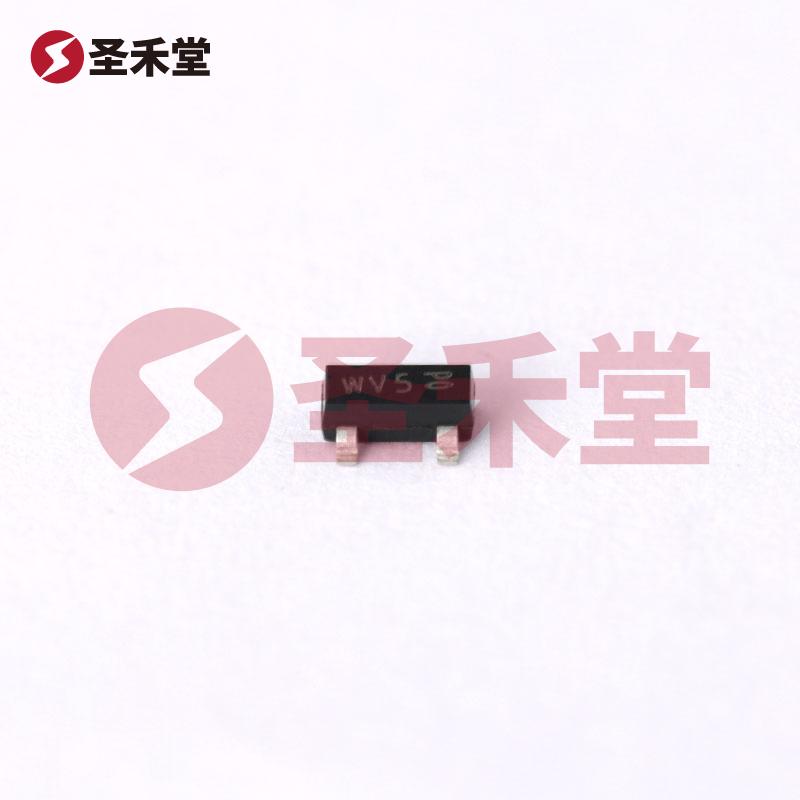

BAV23S,215 是由安世（Nexperia）公司制造的一款高性能开关二极管，采用SOT-23封装形式，具有1对串联的配置，专为满足各种电子应用而设计。其特点包括较大的反向电压、适中的正向电流和快速的恢复特性，使其成为广泛应用于开关电源、整流电路和信号处理电路的理想选择。

二、技术规格

BAV23S,215 的关键性能参数如下：

• 二极管配置：1对串联，提供增强的电流承载能力。
• 安装类型：表面贴装型，适应现代PCB设计，便于自动化装配。
• 电流 - 平均整流 (Io)：225mA（每二极管），适合低功耗设备。
• 电压 - DC 反向 (Vr)（最大值）：200V，确保在高电压应用中的可靠性。
• 正向电压 (Vf)：1V @ 100mA，指示三种典型应用中的导通损失。
• 工作温度 - 结：150°C（最大），提供优异的热管理，适用于严苛的环境。
• 反向恢复时间 (trr)：50ns，减少开关损失，提高整体效率。
• 反向泄漏电流：100nA @ 200V，显示出极低的泄漏，适合高精度电路。

三、应用场景

BAV23S,215 的特性使其在多种应用中表现出色，主要包括：

1. 开关电源：其快速恢复特性和高反向电压能力，使其可以在开关电源设计中高效工作，有效抑制电流波动。
2. 整流电路：在小型整流器中，它能够处理 DC 输出，同时保持较低的正向压降，提高能效。
3. 信号处理：在射频和音频应用中，BAV23S,215 可作为信号检测和切换组件，可有效降低信号失真。
4. 保护电路: 由于其高耐压特性，BAV23S,215 可以用于保护电路中，防止高压对其他元件的损害。

四、封装和安装

BAV23S,215 采用SOT-23（TO-236AB）封装，尺寸小巧，适于表面贴装。在现代电子产品日益追求轻薄短小的设计中，这种封装形式可以有效节省电路板空间。此外，其适用于标准的自动化焊接流程，使得大规模生产成为可能。

五、操作及环境条件

该器件具有较宽的工作温度范围，允许在严酷的环境下稳定运行。结温可达到最高150°C，确保在高温环境中也能保持稳定的工作状态。此外，其小的尺寸和低的热阻使得它在散热方面表现良好，有利于延长长时间工作的可靠性。

六、总结

总的来说，BAV23S,215 是一款集高性能与高稳定性于一体的开关二极管。它的技术参数使其适合多种应用，能够在小型化与高效能的现代电子设计中完美呈现。这款产品不仅提升了电路的整体效率，还降低了功耗，为各类电气设备的开发提供了更大的灵活性和可靠性。无论是在消费电子、汽车电子还是工业控制领域，BAV23S,215 都是值得推荐的优秀选择。

七、建议

在设计时，工程师应根据具体应用选择适合的二极管，以优化电路性能。同时，要关注散热设计以及PCB布局，确保BAV23S,215 的最佳工作状态，最大化其性能与可靠性。
