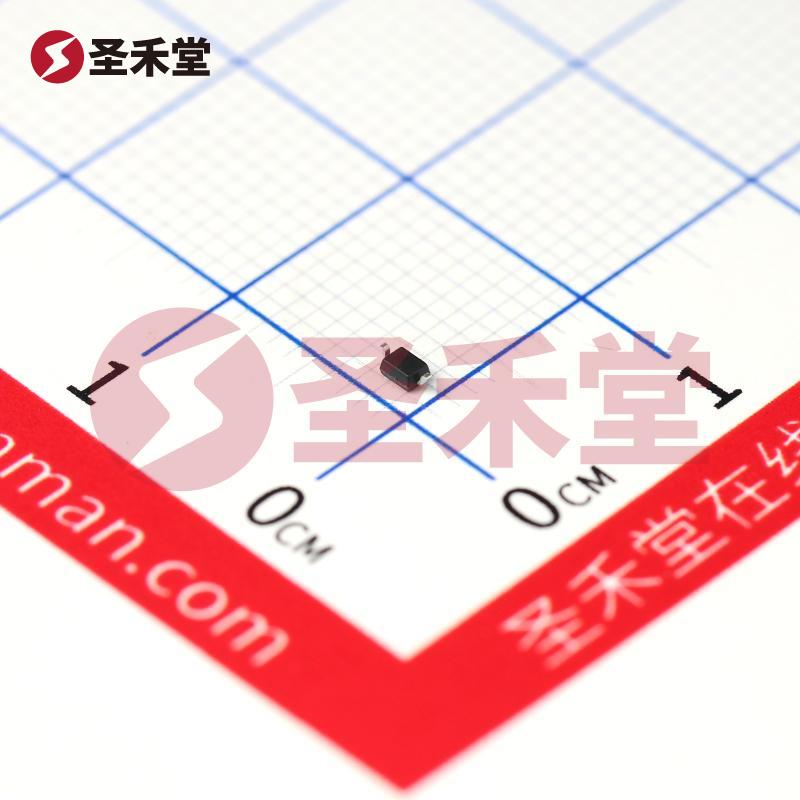

BAT54WS-E3-08
品牌 :
VISHAY(威世)
封装 :
SOD-323
包装 :
编带
重量 :
-
描述 :
肖特基二极管 800mV@100mA 30V 2uA@25V 200mA SOD-323
库存 :
39002(起订量1,增量1)
批次 :
2年内数量 :
X
0.375按整 :
圆盘(1圆盘有3000个)
合计 :
￥0梯度
内地(含税)
香港
1+
￥0.375
--
200+
￥0.242
--
1500+
￥0.21
--
30000+
产品参数
产品手册
产品概述
BAT54WS-E3-08参数
| 封装/外壳 | SC-76，SOD-323 | 反向耐压VR（最大值） | 30V |
| 平均整流电流IF | 200mA（DC） | 正向压降VF | 800mV@100mA |
| 反向漏电流IR | 2µA@25V | 反向恢复时间（trr） | 5ns |
| 速度 | 小信号 =< 200mA（Io），任意速度 | 二极管类型 | 肖特基 |
| 安装类型 | 表面贴装(SMT) | 湿气敏感性等级（MSL） | 1（无限） |
| 电压 - DC 反向 (Vr)（最大值） | 30V | 电流 - 平均整流 (Io) | 200mA（DC） |
| 不同 If 时电压 - 正向 (Vf) | 800mV @ 100mA | 反向恢复时间 (trr) | 5ns |
| 不同 Vr 时电流 - 反向泄漏 | 2µA @ 25V | 不同 Vr、F 时电容 | 10pF @ 1V，1MHz |
| 供应商器件封装 | SOD-323 | 工作温度 - 结 | 125°C（最大） |
BAT54WS-E3-08手册
BAT54WS-E3-08概述
产品概述：BAT54WS-E3-08
一、产品简介
BAT54WS-E3-08是一款高性能的肖特基二极管，专为需要低正向压降和快速开关特性的应用设计。此型号采用表面贴装(SMT)技术，封装形式为SOD-323，适合在空间有限的电路设计中使用。凭借其低正向压降（VF）、高反向耐压（VR）和极低的反向漏电流（IR），BAT54WS-E3-08为现代电子设备提供了卓越的性能。这款二极管尤其适用于低功率电源管理、整流和信号整形等应用场景。
二、主要特性
- 低正向压降：在100mA的条件下，正向压降为800mV，保证了高效的能量传输，减少了功耗。
- 优异的反向耐压：最大反向电压为30V，能够满足许多低电压电源应用的需求。
- 超低的反向漏电流：在25V条件下，反向漏电流仅为2µA，确保低功耗操作，适用于高效节能的电路设计。
- 快速的反向恢复时间：该二极管的反向恢复时间为5ns，适合高速信号切换和开关电源应用，为设计师提供了更多的设计灵活性。
- 小信号配置：能够承受的平均整流电流为200mA（DC），适用于多种小信号应用。
三、技术参数
- 封装类型：SOD-323
- 反向耐压：30V（最大值）
- 平均整流电流：200mA（DC）
- 正向压降：800mV @ 100mA
- 反向漏电流：2µA @ 25V
- 反向恢复时间：5ns
- 电容值：10pF @ 1V，1MHz，适合高速数字电路稳定性要求
- 湿气敏感性等级（MSL）：1（无限）
- 工作温度范围：最高结温125°C
四、应用领域
BAT54WS-E3-08在多个电子电路和设备中都有广泛的应用，具体包括：
- 电源管理：在DC-DC转换器和开关电源中，作为整流器使用，从而实现高效的能量转换。
- 信号整形：用于自动开关电路和信号放大器中，帮助确保信号的精准传输。
- 防反向保护：在电源输入端口中，能够有效防止接错电源对电路造成的损害。
- RF应用：由于具有较高的工作频率和小信号特性，该二极管非常适合于射频电路中的使用。
五、优越性与竞争优势
相较于传统的硅二极管，BAT54WS-E3-08提供了显著的性能优势，包括更低的正向压降和亮眼的反向恢复特性。对于设计现代、便携式、高效能电源的工程师来说，这款肖特基二极管是一个优质的选择。此外，作为VISHAY（威世）品牌的一员，BAT54WS-E3-08享有高度的市场信誉和可靠性，能够满足工业级和消费类电子设备的严格要求。
六、结论
整体来看，BAT54WS-E3-08是一款优秀的肖特基二极管，凭借其低正向压降、快速切换能力和小型化设计，适用于多种现代电子应用。无论是在电源管理、信号处理还是防护领域，BAT54WS-E3-08都为设计师和工程师提供了理想的解决方案。选择BAT54WS-E3-08，您将拥有卓越的电子设计体验。
