DG412DY-T1-E3
DG412DY-T1-E3参数
| 安装类型 | 表面贴装型 | 开关电路 | SPST - 常开 |
| 开关时间 (Ton, Toff)（最大值） | 175ns，145ns | 电压 - 供电，双 (V±) | ±5V ~ 20V |
| 电压 - 电源，单 (V+) | 5V ~ 44V | 电流 - 漏泄 (IS(off))（最大值） | 250pA |
| 工作温度 | -40°C ~ 85°C（TA） | 多路复用器/解复用器电路 | 1：1 |
| 导通电阻（最大值） | 35 欧姆 | 串扰 | -85dB @ 1MHz |
| 沟道电容 (CS(off)，CD(off)) | 9pF，9pF | 电荷注入 | 5pC |
| 电路数 | 4 |
DG412DY-T1-E3手册
DG412DY-T1-E3概述
DG412DY-T1-E3 产品概述
DG412DY-T1-E3 是 VISHAY（威世）公司推出的一款高性能多路复用/解复用器IC开关。该器件采取表面贴装型设计，便于在现代电子设备中集成与使用，广泛应用于高频信号选择、数据路由及其他需要高可靠性的信号切换的场合。其主要应用包括音频处理、视频切换、通信设备及仪器仪表等。
基本参数
开关电路: DG412是一个SPST（单刀单掷）常开开关，特点为在不导通时保持高阻抗状态。此设计可有效降低串扰和信号干扰，提升信号的完整性。
开关时间: 该器件的开关时间（Ton 和 Toff）分别为最大175ns和145ns，确保了在高速开关应用中的灵活性和响应能力。适合高频信号切换的需求，尤其是在数据采集和转换场景下。
电源电压范围: DG412的供电电压范围为±5V至±20V，单电源供电可支持5V至44V的设计灵活性，使其能够适应多种电源设计要求，这对于需要多种工作条件的应用设备非常重要。
电流特性: 在关断状态下，漏电流（IS(off)）最大为250pA，保证了在静态状态下的低功耗特性，有助于延长电池供电设备的使用时间。
工作温度范围: 器件的工作温度范围为-40°C至85°C，适合在各种环境条件下工作，特别是需要面对极端温度的工业和汽车应用。
电气特性
导通电阻: DG412的导通电阻最大为35欧姆，这一特性保证了在信号传输过程中的低损耗，适合高频和高精度的应用。
串扰: 器件在1MHz频率下的串扰达到-85dB，极小化了不同通道之间的干扰，使得其在多路信号处理中的表现尤为突出。
沟道电容: 器件的沟道电容（CS(off)和CD(off)）均为9pF，对于高频操作信号而言，该电容值相对较小，从而有效降低了信号延迟和失真现象。
电荷注入: 电荷注入量为5pC，进一步提升了GNSS（全球导航卫星系统）和射频应用的性能，尤其是在高精度、低噪声的环境中，关乎信号的完整性和精度。
封装与集成

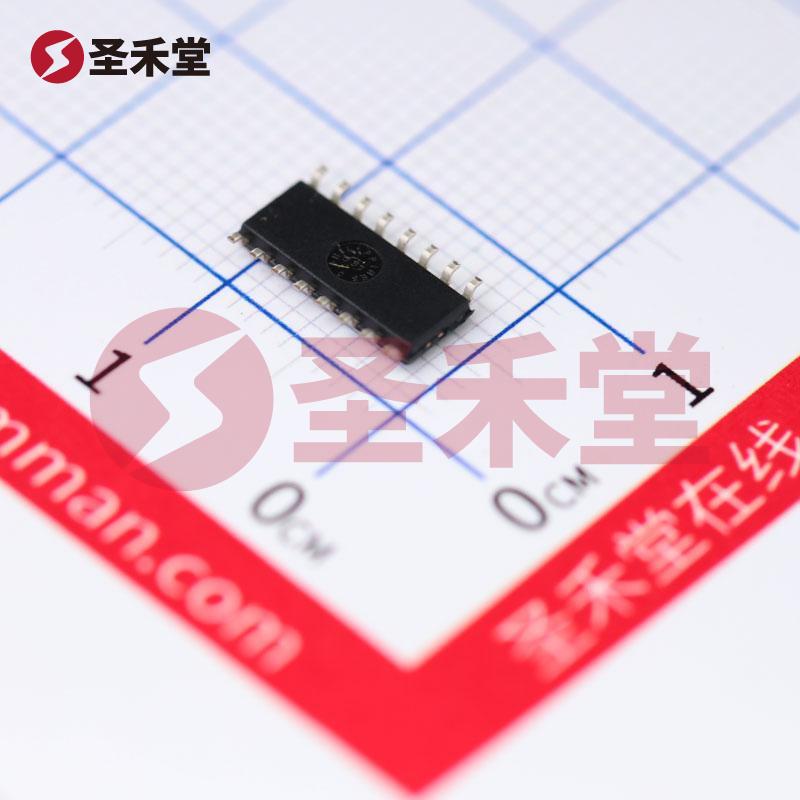

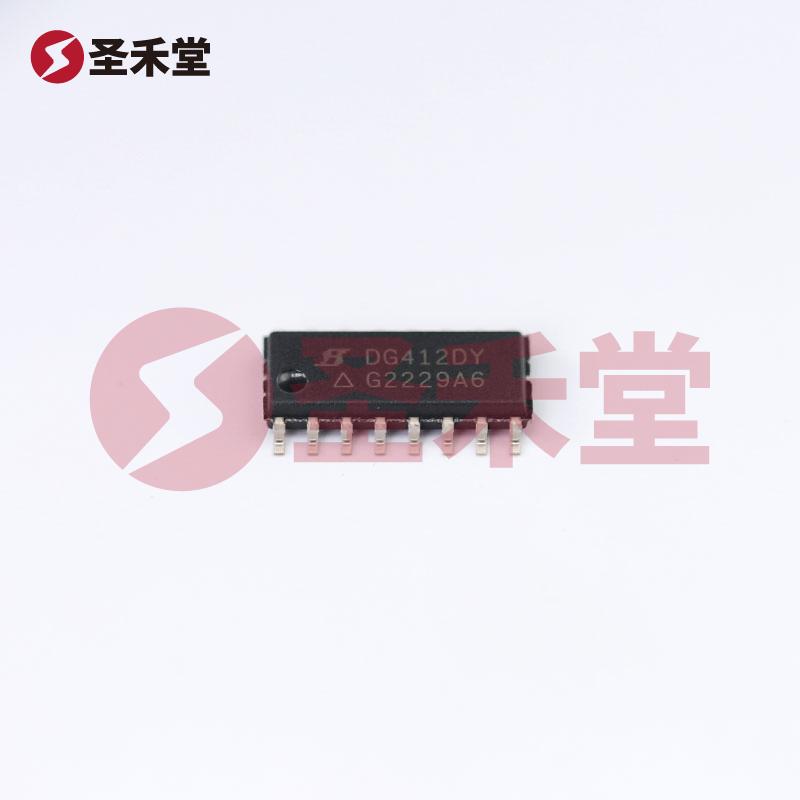

封装类型: DG412DY-T1-E3采用16-SOIC封装形式，此封装提供了相对较小的尺寸和优越的散热性能，适合密集型PCB设计。
电路数及多路复用能力: 该器件可实现4个电路的1:1多路复用，适用于信号选择和切换为主的场合，满足复杂应用场景的需求。
应用场景
DG412在多种领域中表现出色，特别是在以下应用中尤为适用：
音频和视频电子设备: 在家庭影院系统和酒吧等应用中，可以用于选择音频源或视频源，实现多路信号的切换。
通信设备: 在无线通信和数据采集与分析设备中，DG412可以用于信号路由和切换，提升设备的信号清晰度与速度。
工业控制系统: 可用于传感器信号的选择及数据采集系统中，实现灵活的信号处理和高效控制。
汽车电子: 在汽车电子产品中，确保低功耗与高稳定性，能够增强系统的可靠性。
总结来说，DG412DY-T1-E3是一款高性能的多路复用器开关IC，凭借其高灵敏度、低功耗、广泛的电压范围和卓越的开关性能，成为各种现代电子应用不可或缺的理想选择。
