DTD114EC-7-F 产品概述

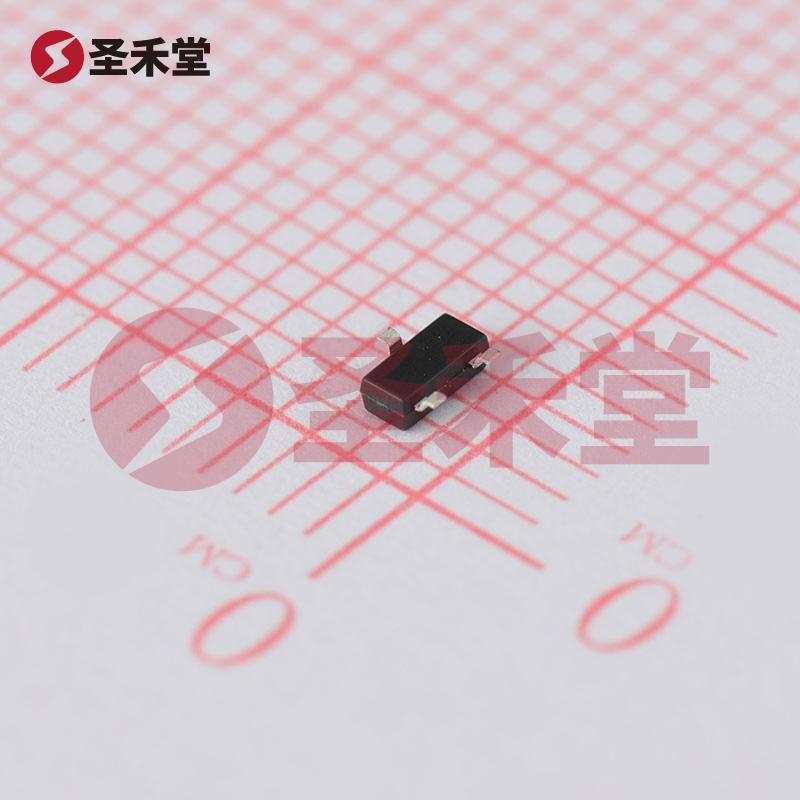

DTD114EC-7-F是一款高性能的NPN数字晶体管，专为表面贴装应用设计，具有出色的电气性能和可靠性。它属于DIODES品牌，采用了SOT-23封装，便于在现代电子设备中实现高密度布局。这款器件是为满足各种数字电路和开关应用的需求而设计，具备优良的增益特性和快速的开关能力，适用于便携式电子产品、消费电子、通信设备等多个领域。

基础参数分析

1. 安装类型： DTD114EC-7-F采用表面贴装型(SMT)安装，简化了自动化生产过程，提升了PCB设计的灵活性。

2. 电流和电压特性：

   • 集电极电流 (Ic) 的最大值为500mA，意味着该晶体管在大多数应用场景下具备强大的驱动能力，能够有效驱动负载。
   • 截止电流（最大值500nA）则表明，器件在关断状态下仍能保持极低的漏电流，提升了功耗效率。
   • 集射极击穿电压 (Vce(BR)) 的最大值为50V，意味着DTD114EC-7-F在高电压应用中也能保持可靠性，适合用于需要一定电压耐受能力的电路。

3. 饱和压降和增益：

   • 在不同的基极电流（Ib）和集电极电流（Ic）条件下，饱和压降（Vce(sat)）最大为300mV @ 2.5mA和50mA，显示出该晶体管在工作时有着较低的能量损耗。
   • 直流电流增益 (hFE) 的最小值为56 @ 50mA，5V，保证了在合理电流条件下的增益性能，便于用于信号放大与开关应用。

4. 频率响应：

   • DTD114EC-7-F的频率跃迁达到200MHz，确保其在高频应用中更快的响应能力，适合用于高速度数字电路的需求。

5. 功率处理能力：

   • 最大功率为200mW，这使得其在多种应用中能够有效散热，保持稳定的工作状态。

6. 其他参数：

   • 由于设计中的预偏压特性，增强了该器件的门控性能，简化了电路设计，减少了外围元件的需求。

应用场景

基于其卓越的电子性能，DTD114EC-7-F可广泛应用于以下领域：

• 消费电子产品： 如智能手机、平板和便携式音频设备中用于音频放大、信号调理以及电源管理等应用。
• 通信设备： 适合在各种通信模块中用作开关、放大器等，保证信号的准确传输。
• 工业控制： 其耐压和电流特性使其适合用于自动化设备中的信号控制与处理。
• 汽车电子： 在汽车电子中，能够满足各种信号处理和电源管理的需求，提升汽车电子系统的可靠性与性能。

总结

DTD114EC-7-F是一款高效能、低功耗的NPN数字晶体管，凭借其500mA的集电极电流、50V的集射极击穿电压、低饱和压降和快速的频率响应，使其成为现代电子产品中理想的选择。其多样的应用潜力使其在众多领域内展现出较强的竞争力，是设计工程师在新产品设计中值得考虑的关键元件之一。通过其优异性能，DTD114EC-7-F将为电子产品带来更高的效率和更广泛的应用可能性。
