DDTC113ZCA-7-F

产品概述：DDTC113ZCA-7-F

DDTC113ZCA-7-F 是一款由 DIODES（美台）公司制造的高性能数字晶体管，采用NPN预偏压设计，适用于多种电子应用。这款晶体管在电子设备中发挥着至关重要的作用，特别是在开关电路、放大器和其他数字电路中。其主要参数决定了该器件的广泛应用潜力，尤其适用在需要快速开关和高增益的场合。

主要特性

1. 额定功率和电流：

   • 该晶体管的额定功率为200mW，最高可承受集电极电流（Ic）为100mA。这使得DDTC113ZCA-7-F适用于多种中低功率的应用场景，如接口电路和信号放大。

2. 集射极击穿电压（Vce）：

   • 显著的集射极击穿电压为50V，可在高电压环境中稳定运行，适合用于汽车和工业控制应用。此外，该特性也使其具备良好的抗电压瞬变能力，增强了设计的可靠性。

3. 电流增益与饱和压降：

   • 本产品的DC电流增益（hFE）为最小33 @ 5mA、5V，确保良好的电流放大能力，对于低输入信号的应用尤为重要。此外，最大饱和压降仅为300mV（在500µA，10mA条件下），有助于提高整体电路的工作效率，降低功耗。

4. 低截止电流：

   • 集电极截止电流（I_C）最大值仅为500nA，表明在非导通状态下，该器件具备极低的漏电流表现，这对于高阻抗电路非常关键，可以有效减少不必要的功耗。

5. 频率特性：

   • DDTC113ZCA-7-F的跃迁频率为250MHz，适用于高频应用，如无线通信、射频放大和开关电源等领域。这一频率性能使其能够满足当今电子设备对速度和效率的苛刻要求。

6. 封装和安装方式：

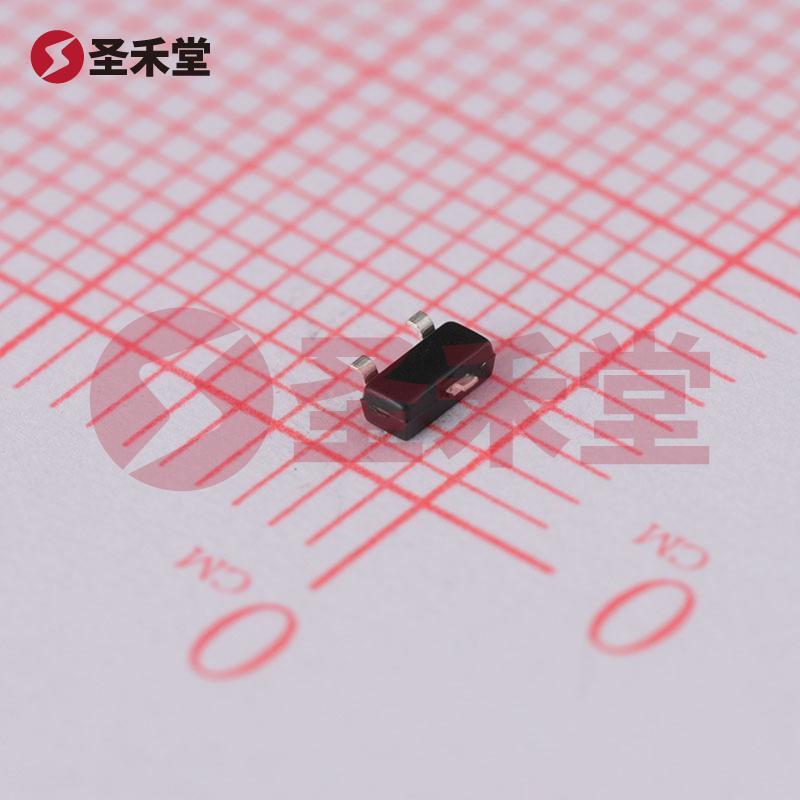

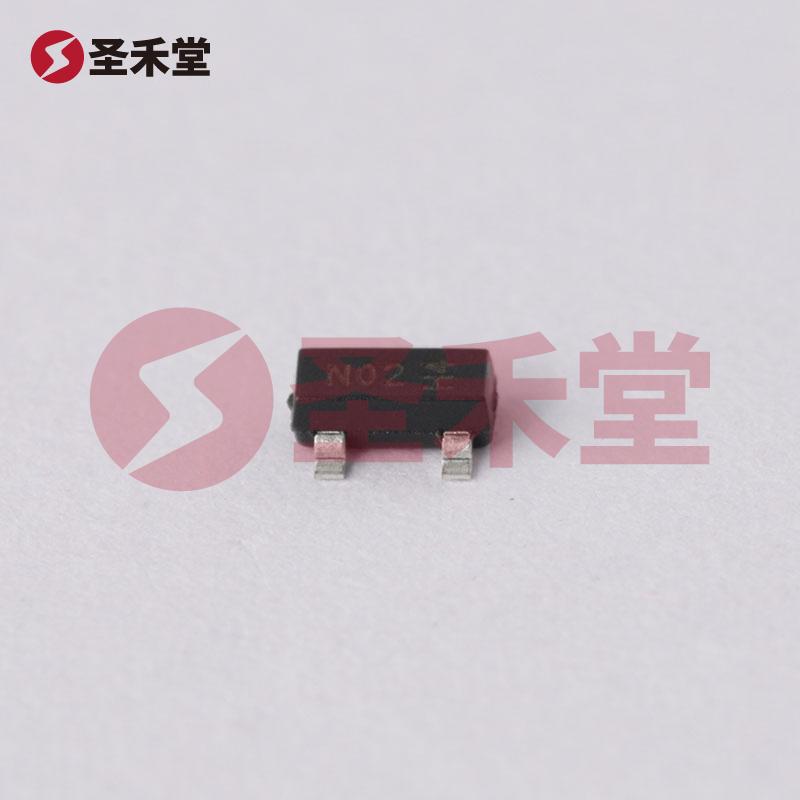

   • 产品采用SOT-23封装，适合表面贴装（SMD）应用，具有较小的占用空间，适合现代电子产品对体积紧凑和轻量化的需求。该封装形式便于集成在密集的电路板上，也可提高生产自动化过程的效率。

7. 基础偏置电阻：

   • 本器件的基极电阻（R1）为1 kOhms，发射极电阻（R2）为10 kOhms，合理的偏置设计使得晶体管在启动及工作状态中能够获得最佳的偏置点，从而端稳定其增益特性，改善工作线性。

应用领域

DDTC113ZCA-7-F的设计和参数使其广泛适用于以下几种应用场景：

• 开关电路：在开关电源、信号开关等领域，DDTC113ZCA-7-F能够以极低的功耗，实现高效的信号切换。
• 音频放大器：其优良的增益特性和低饱和压降使得这款数字晶体管成为音频放大电路的理想选择。
• 无线通信：高频响应特性使其适合于RF放大器和其他无线通信电路中。
• 消费电子：在各类消费类电子产品中，如智能手机、平板电脑、数码相机等，该晶体管可用于信号放大与处理。

总结来说，DDTC113ZCA-7-F是一款高性能、适用广泛的NPN预偏置数字晶体管，凭借其优秀的电气参数和封装特性，能够满足现代电子技术对功率、效率以及体积的高要求，是电子工程师在设计电路时值得考虑的优质元件。
