BSS84,215

产品概述：BSS84,215 P-通道 MOSFET

一、基本信息

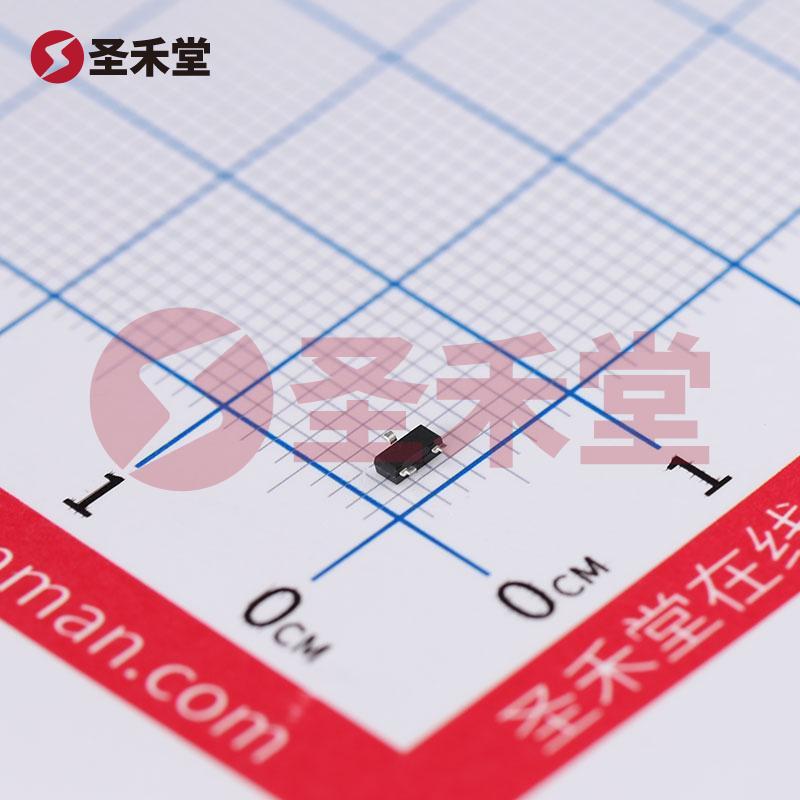

BSS84,215 是来自 Nexperia（安世）的一款高效能 P-通道 MOSFET，采用 SOT-23-3 表面贴装封装，设计用于中低功率应用。这款产品具备出色的性能参数，具有优良的导通电阻、低输入电容和宽工作温度范围，使其非常适用于各种电子电路的开关和放大应用。

二、主要规格

• 安装类型：表面贴装型
• 导通电阻（Rds On）：在不同的漏极电流 (Id) 和栅源电压 (Vgs) 条件下，最大导通电阻为 10 欧姆 ＠130mA，10V，非常适用于需要低功耗的操作环境。
• FET 类型：P 通道场效应管，允许在正偏压下进行控制，从而使其在高边开关应用中特别有用。
• 漏极电流 (Id)：最大连续漏极电流为 130mA，适合中小功率应用场合。
• 漏源电压 (Vdss)：最大漏源电压为 50V，满足绝大多数低电压开关需求。
• 输入电容 (Ciss)：在 25V 条件下，输入电容最大值为 45pF，为高速开关操作提供了良好的性能。
• 工作温度（TJ）：-65°C 至 150°C 的宽工作温度范围，确保在严苛环境下的运行稳定性。
• 最大功率耗散：250mW（Tc），满足大多数电路的需求。
• 栅源阈值电压 (Vgs(th))：在1mA条件下，最大值为2V，便于驱动电路的设计。

三、应用领域

BSS84,215 作为一款 P 通道 MOSFET，其广泛的应用领域包括但不限于：

1. 电源管理：可以用于电源开关、降压转换器和电源适配器中，以有效控制电流流向，并在确保电源效率的同时延长产品的使用寿命。

2. 信号开关：在音频和视频信号路径中，使用 BSS84,215 可以有效控制信号的开关，确保信号的清晰度和完整性。

3. 负载开关：适用于各种负载控制应用，能够在低面板面积上实现高效能的负载切换。

4. LED 驱动电路：由于其优越的开关性能，该 MOSFET 可被用于LED驱动电路中，从而实现快速开关控制和延长LED的使用寿命。

四、优势总结

使用 BSS84,215 的主要优势包括：

• 低导通电阻：在导通状态下，低电阻意味着更少的功耗和热量产生，系统效率更高。
• 快速开关速度：得益于其低输入电容，BSS84,215 能够实现快速的开关操作，适用于高频电路。
• 宽温度范围：能够在极端的温度条件下（-65°C 至 150°C）稳定工作，适合各种工业应用。
• 可靠性：Nexperia 的产品质量和服务，使得 BSS84,215 在各种应用中都表现出色。

五、总结

BSS84,215 是一款功能强大的 P 通道 MOSFET，其设计优良、性能卓越，非常适合现代数字电路和电源管理方案。凭借其出色的技术参数和稳定性，BSS84,215 将为多种应用提供更高效和可靠的解决方案，为设计工程师在各种应用场合带来极大的便利和帮助。无论是在消费电子、工业设备还是其他需要低功率、高效能的电子产品中，BSS84,215 都是理想的选择。
