BC857BS,115

BC857BS,115 产品概述

1. 概述

BC857BS,115 是一款由安世半导体（Nexperia）生产的高性能 PNP型晶体管（BJT）。其设计应用于各种电子电路中，以实现信号放大和开关控制。该器件在小型 6-TSSOP 封装中提供了灵活的安装选项，适合表面贴装技术（SMT）的需求，从而大大提高了设备的小型化和集成度。

2. 主要参数

• 额定功率: 200mW
• 集电极电流（Ic）: 最大100mA
• 集射极击穿电压（Vce）: 最大45V
• 饱和压降: 在特定的集电极电流（Ic）下，最大为400mV（在5mA和100mA的工作状态下）
• 集电极截止电流（ICBO）: 最大15nA
• 直流电流增益（hFE）: 最小值为200（在2mA和5V条件下）
• 频率 - 跃迁: 100MHz
• 工作温度范围: 可达150°C（TJ）

3. 应用领域

BC857BS,115晶体管广泛应用于各种电子电路中，主要包括：

• 开关电路: 由于其较高的集电极电流能力和低饱和压降，BC857BS,115可以有效地用于低功耗的开关应用，例如电源管理和负载控制。
• 信号放大: 在音频和射频（RF）应用中，该晶体管由于良好的增益特性，可用于信号放大器和驱动器。
• 线性放大器: BC857BS,115在需要线性放大的场合表现良好，适合用于音频放大、传感器信号处理等领域。
• 多通道电路: 其较小的封装与良好的电性能使其成为多通道电路（如UART, I2C）的理想选择。

4. 设计与性能优势

BC857BS,115 PNP型晶体管具有出色的电气性能与设计灵活性，具备以下优势：

• 高增益小信号特性: 较高的直流电流增益意味着在驱动负载时，所需的基极电流（Ib）较小，从而简化控制电路设计。
• 小型封装: SOT-363封装的尺寸使得BC857BS,115非常适合于空间有限的应用，如便携式设备和移动电子产品。
• 宽工作温度范围: 150°C的工作温度限制使该器件可以在严格的环境中稳定工作，增大了设计的灵活性。
• 低功耗特性: 典型的集电极截止电流（ICBO）达到了极低的15nA，允许设备在待机状态时具有更低的能耗。

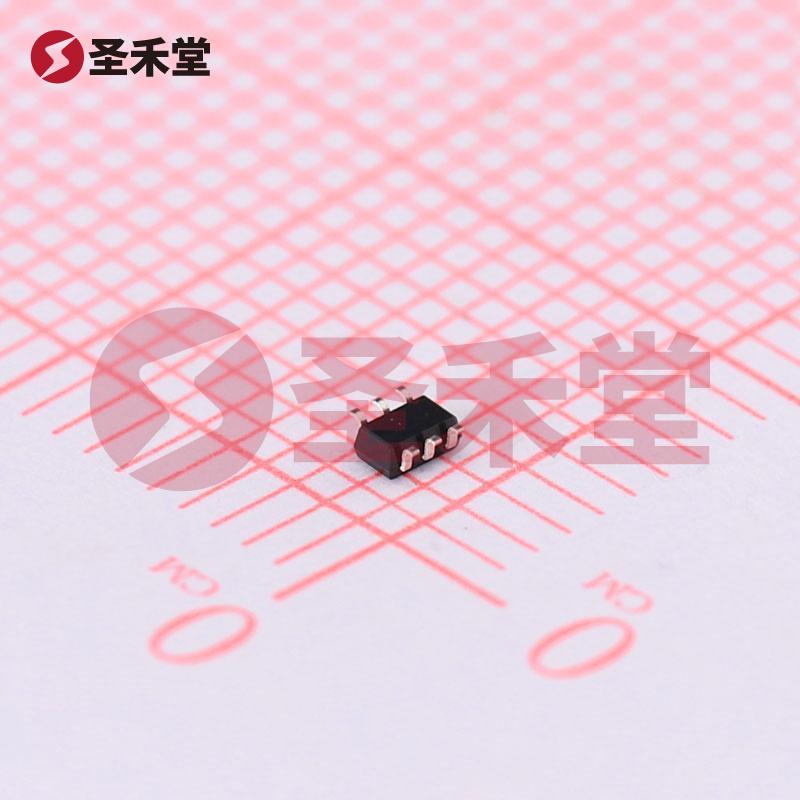

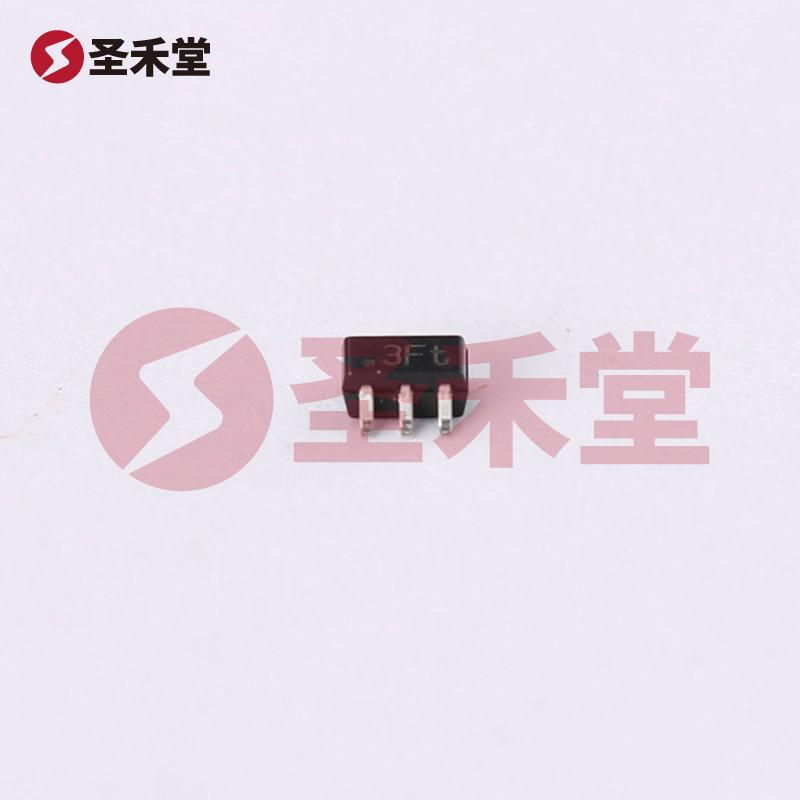

5. 封装信息

BC857BS,115采用6-TSSOP封装，符合表面贴装技术（SMT）标准，适合现代PCB设计。该封装形式不仅可以减小电子产品的体积，还能提升其可靠性和散热能力。

6. 结论

整体而言，BC857BS,115是一款体积小、性能卓越的PNP晶体管，适合在各种电子设计中实现高效的信号处理与控制。凭借其出色的参数规格以及广泛的应用领域，它将为电子工程师提供更多设计自由度和灵活性。无论是用于音频放大、开关电源，还是其他需要高增益的应用场合，BC857BS,115都是理想的选择。
