BC850C,215

BC850C,215 产品概述

BC850C,215 是一种高性能的 NPN 型晶体管，广泛用于各种电子电路中，如信号放大、开关控制和电源管理等应用。其出色的电气特性和紧凑的封装设计，使其成为现代电子设备不可或缺的基础组件之一。

主要参数

• 晶体管类型：NPN
• 最大集电极电流 (Ic)：100 mA
• 集射极击穿电压 (Vce)：45 V
• 额定功率：250 mW
• 最大集电极截止电流 (ICBO)：15 nA
• 饱和压降 (Vce(sat))：600 mV @ 5 mA, 100 mA
• 直流电流增益 (hFE)：420 @ 2 mA, 5V（最小值）
• 工作频率：100 MHz
• 工作温度范围：最高可达 150°C（TJ）
• 安装类型：表面贴装型 (SMD)
• 封装类型：TO-236AB (也称 SC-59, SOT-23-3)

性能特征

BC850C,215 在电气特性上具有出色的表现。其集电极电流最大可达 100 mA，能够满足大多数中小功率应用的需求。其集射极击穿电压高达 45 V，提供了良好的过压保护能力，适合在较高电压的电路中使用。同时，具有 250 mW 的额定功率，多种工作条件下均可保持稳定性能。

其直流电流增益 (hFE) 达到 420，标明了该器件在作为放大器时的优良性能，这对于音频信号放大、传感器信号处理等应用尤为重要。该晶体管的 Vce 饱和压降在相对较低的电流下，仅为 600 mV，这意味着在开关操作时损耗较小，能够提高整体电路的效率。

应用场景

BC850C,215 可广泛应用于各类电子设备中，例如：

1. 音频放大器：凭借其高增益和低噪声特性，能有效放大音频信号。
2. 开关电路：可用于控制大功率负载的开关，适用于继电器驱动、电机控制等领域。
3. 信号处理：该晶体管可用于低频到高频信号的处理，确保信号完整性。
4. 传感器应用：在温度、压力、光照等传感器的信号放大中，提供可靠的性能。
5. 电源管理：作为调节电源供给的组件，BC850C,215 能够保证电压与电流的稳定性。

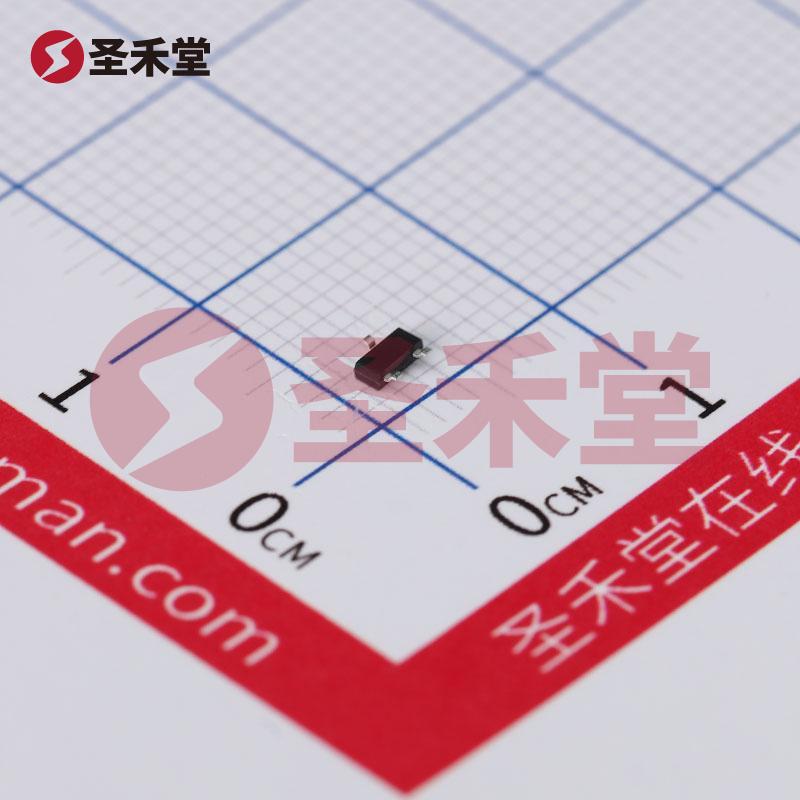

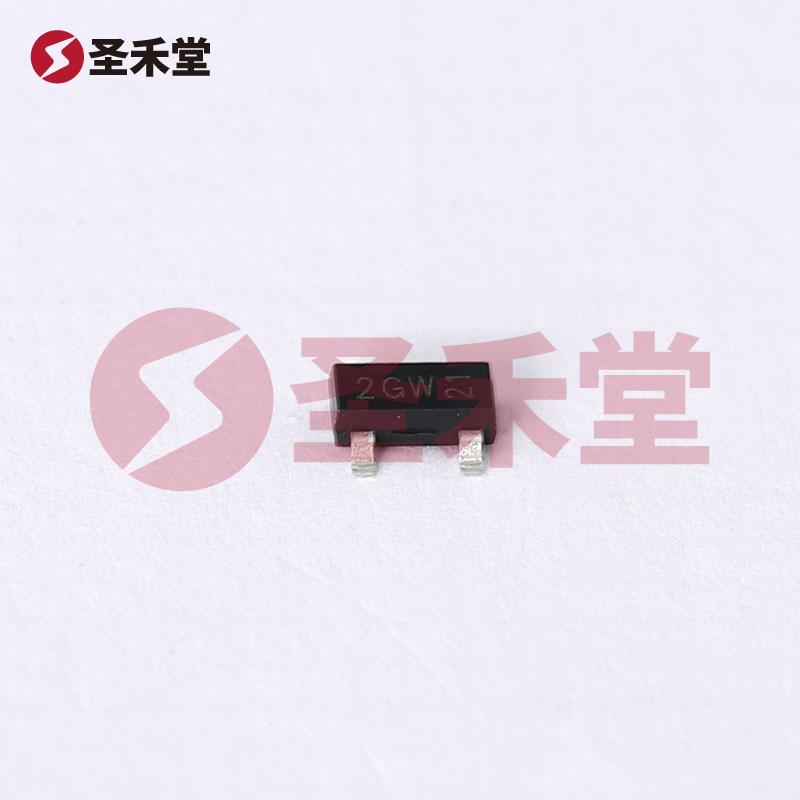

封装与安装

BC850C,215 的封装采用 SOT-23-3 的小型表面贴装设计。这种设计不仅使其适合现代电子产品的小型化需求，同时也支持自动化生产线的贴装工艺，提高装配效率。TO-236AB 封装的引脚间距与布局非常适用于各种PCB设计，确保了更好的电路布线灵活性。

总结

BC850C,215 是一款性能卓越的 NPN 晶体管，结合了高电压、大电流、低功耗和高增益的优点。其可靠的电气性能和紧凑的封装设计，使其适用于多种电子应用，满足现代电子设备对高性能组件的需求。无论是在消费电子、通信设备还是工业控制系统，BC850C,215 都能提供必需的性能支持，是设计工程师和开发人员理想的选择。
