BAV99WQ-7-F
BAV99WQ-7-F参数
| 二极管配置 | 1 对串联 | 安装类型 | 表面贴装型 |
| 电流 - 平均整流 (Io)（每二极管） | 150mA | 二极管类型 | 标准 |
| 速度 | 小信号 =< 200mA（Io），任意速度 | 不同 If 时电压 - 正向 (Vf) | 1.25V @ 150mA |
| 电压 - DC 反向 (Vr)（最大值） | 75V | 工作温度 - 结 | -65°C ~ 150°C |
| 不同 Vr 时电流 - 反向泄漏 | 2.5µA @ 75V | 反向恢复时间 (trr) | 4ns |
BAV99WQ-7-F手册
BAV99WQ-7-F概述
BAV99WQ-7-F 产品概述
BAV99WQ-7-F 是一款高性能的开关二极管，专为在低功耗电路和信号处理应用中提供高效的整流性能而设计。由于其优越的电气特性和小巧的表面贴装封装，这款二极管广泛应用于各种电子设备中，包括便携式消费电子产品、通信设备以及其他需要快速开关和高可靠性的电路。
1. 基础参数与性能
BAV99WQ-7-F 的典型配置为1对串联，能够在不同的电流和电压条件下实现优越的效率。这款二极管的平均整流电流 (Io) 为150mA，这意味着每个二极管在额定条件下能够承受高达150mA的电流。这使得 BAV99WQ-7-F 适用于需要中等电流处理的应用。
电压参数方面，其正向电压 (Vf) 在150mA时为1.25V，这表明该二极管在工作时的导通电压相对较低，有助于减少功耗，并提高整个电路的效率。而其反向电压 (Vr) 最大可达75V，使其适合用于处理较高电压的应用，尤其是在需要稳定性及可靠性的电源电路中。
值得注意的是，BAV99WQ-7-F 的反向泄漏电流极低，仅为2.5µA @ 75V，这一点在高阻抗电路中显得尤为重要，因为它能有效减少静态功耗，并保持电路的性能稳定。此外，该二极管的反向恢复时间 (trr) 仅为4ns，表明其在快速开关应用中表现出色。
2. 温度范围与可靠性
BAV99WQ-7-F 在工作温度方面同样表现优异，其结温范围为-65°C 到150°C。这种宽广的工作温度范围使其适合在恶劣环境下运行，是工业控制系统和汽车电子等高可靠性应用中不可或缺的选择。
3. 封装与安装

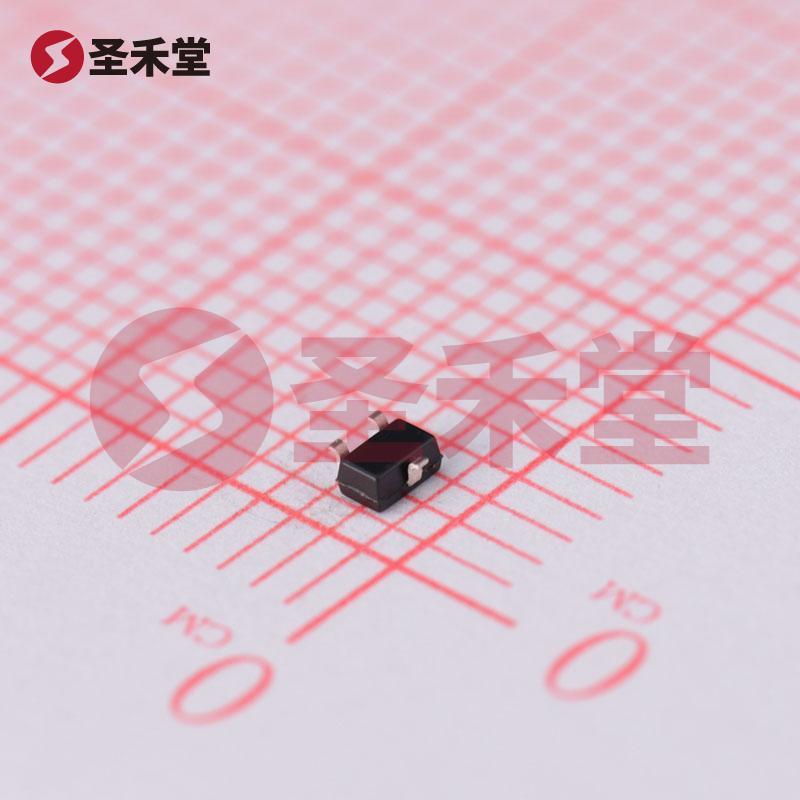

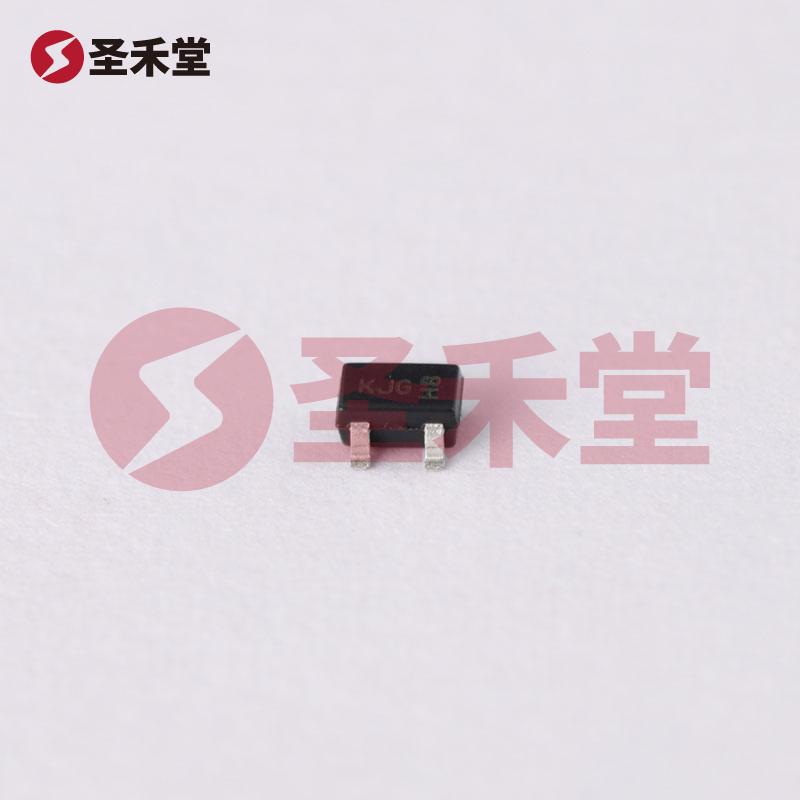

该产品采用SOT-323封装，这种表面贴装型封装不仅体积小巧，节省电路板空间，而且易于实现自动化焊接。此外，SOT-323 封装还具备较好的散热性能，有助于在长时间工作中维持二极管的稳定性。
4. 应用场景
由于 BAV99WQ-7-F 的特性，它被广泛应用于各类电子电路中，具体包括：
- 开关电源：用于高效整流和反向电流保护。
- 信号整流：在各类信号处理电路中作信号整流器，确保信号的稳定性和可靠性。
- 保护电路：在敏感电子元件前端提供反向电压保护，防止电源异常导致的损坏。
- 低功耗应用：在可再生能源系统、手机充电器等低功耗设备中，保证高效的能量管理。
5. 结论
综上所述，BAV99WQ-7-F 是一款设计先进、性能卓越的开关二极管，满足现代电子产品对高效能、低功耗、高可靠性等多方面要求。无论是用于开发新产品还是在现有电路中进行升级，这款二极管都将是一个理想的选择。其来自美台DIODES品牌的背书，更为其在市场上的应用和认可提供了坚实的基础。在快速发展的电子行业中，BAV99WQ-7-F无疑是一项值得投资的优质产品。
