BAS19-7-F
BAS19-7-F参数
| 安装类型 | 表面贴装型 | 不同 Vr、F 时电容 | 5pF @ 0V，1MHz |
| 二极管类型 | 标准 | 速度 | 小信号 =< 200mA（Io），任意速度 |
| 电流 - 平均整流 (Io) | 200mA | 不同 If 时电压 - 正向 (Vf) | 1.25V @ 200mA |
| 电压 - DC 反向 (Vr)（最大值） | 100V | 工作温度 - 结 | -65°C ~ 150°C |
| 不同 Vr 时电流 - 反向泄漏 | 100nA @ 100V | 反向恢复时间 (trr) | 50ns |
BAS19-7-F手册
BAS19-7-F概述
BAS19-7-F 产品概述
一、产品简介

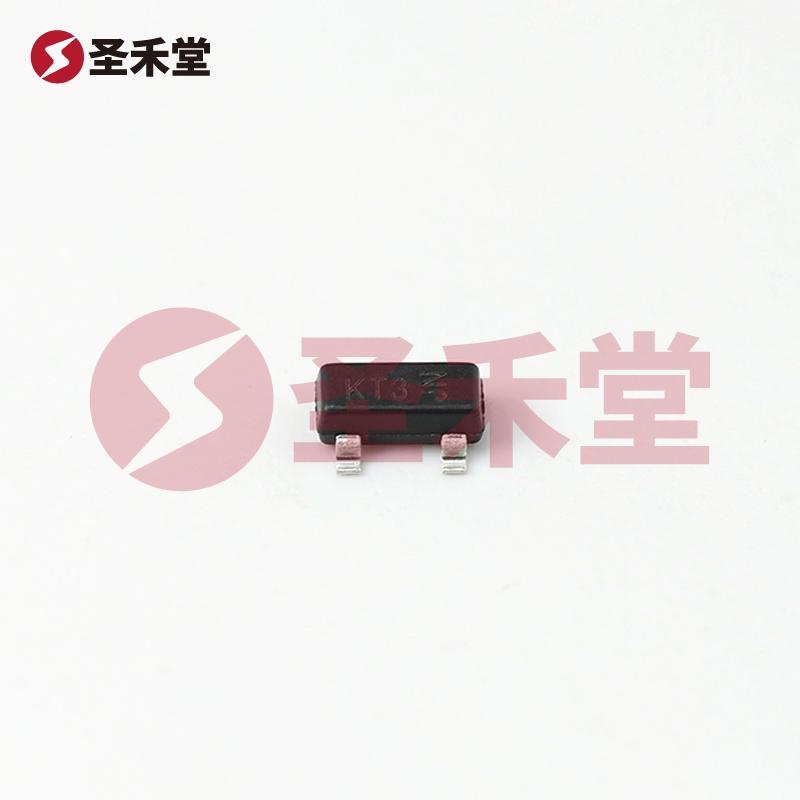

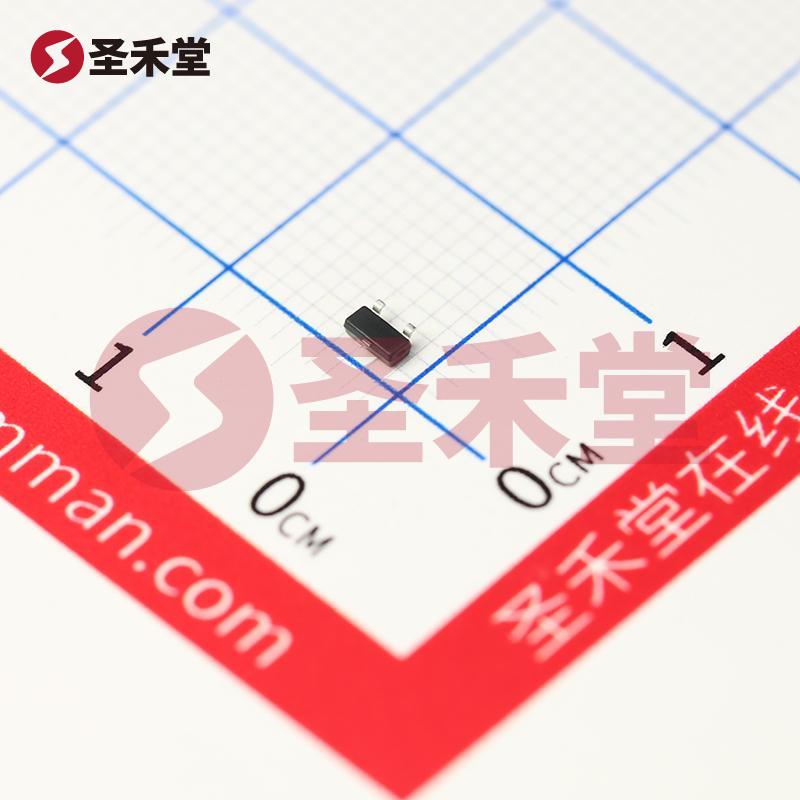

BAS19-7-F 是一款高性能开关二极管，由 DIODES (美台) 公司出品，采用 SOT-23 封装。其设计适用于多种电子应用，尤其是在需要可靠和高效的信号切换与整流的场景中。该产品的额定正向电流为200mA，正向电压为1.25V，使其在小信号处理、电源管理等领域具备广泛的应用潜力。
二、主要参数与特性
安装类型：该器件为表面贴装型（SMD），方便与现代电路板的集成与组装，提高生产效率，降低人工成本。
电流能力：BAS19-7-F 支持的平均整流电流（Io）为 200mA。这使得它能够有效处理中等流量的数据传输和功率控制任务，满足多数低功耗应用的要求。
正向压降 (Vf)：在200mA的工作条件下，正向电压为1.25V，这一压降对于大多数应用而言是非常合适的，在不引入过大功耗的情况下，仍能维持良好的电流传导能力。
反向电压（Vr）：器件的反向直流电压最大值可达100V，提供了优良的电击穿阈值，适用于各种高电压环境下的信号隔离和保护。
反向泄漏电流：在100V的工作条件下，反向泄漏电流低至100nA，确保小信号应用时器件不会引入明显的噪声或信号失真。
工作温度范围：器件的结温工作范围为-65°C至150°C，适用于各种极端环境下的电子设备，保证在严酷的使用条件下仍能稳定工作。
反向恢复时间 (trr)：其反向恢复时间为50nS，这使得BAS19-7-F 在高频应用中依然表现出色，确保信号快速切换且减少信号延迟，适合高速开关电路。
电容特性：在不同的反向电压（Vr）与频率下，BAS19-7-F 的电容为 5pF @ 0V, 1MHz，这使得器件在高频应用中具备较低的输入和输出寄生电容特性，从而减少信号干扰。
三、应用领域
由于其出色的电气特性和广泛的工作温度范围，BAS19-7-F 广泛应用于如下场景：
- 开关电源：适合作为开关电源中的整流二极管，提供高效率的能量转换。
- 信号切换：用于音频电路、RF应用等小信号处理，能够有效切换与放大信号。
- 保护电路：适用于各种电路中的过电压保护，防止电流反向对电路造成损害。
- 数字设备：在数字逻辑电路、微控制器接口等场合，利用其快速的开关性能提高系统响应速度。
四、总结
BAS19-7-F 以其优异的性能和灵活的应用特性，被广泛应用于现代电子设备中。其高稳定性与表面贴装设计，使得它在追求小型化、轻量化的电子产品中表现尤为突出。无论是在通讯设备、家电、还是工业控制领域，BAS19-7-F 都是设计工程师值得信赖的选择，帮助实现高效、可靠的电气解决方案。
