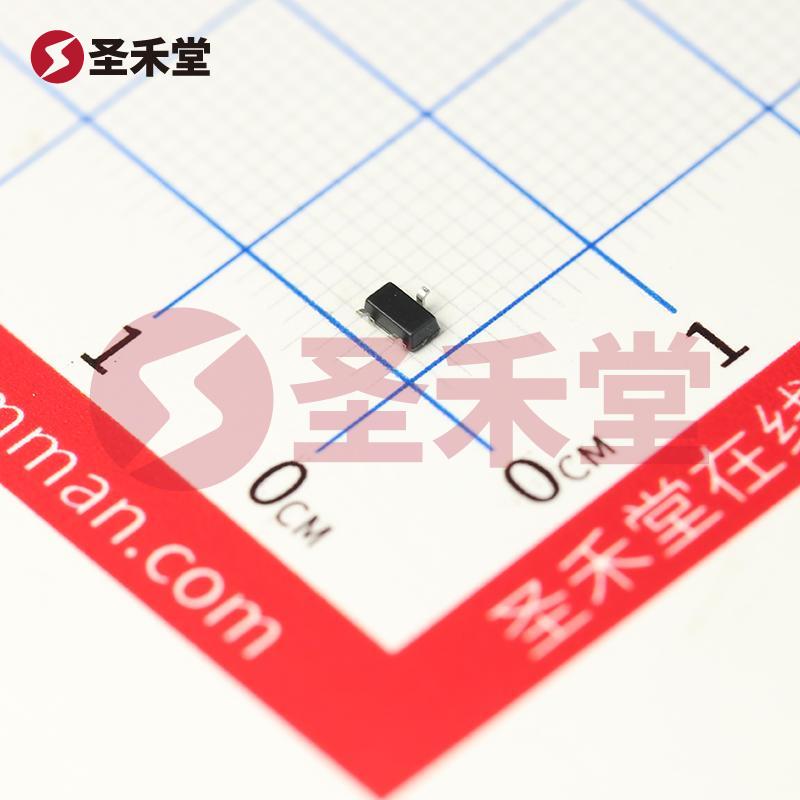

DMN3070SSN-7
品牌 :
DIODES(美台)
封装 :
SC59
包装 :
编带
重量 :
0.022g
描述 :
场效应管(MOSFET) 780mW 30V 4.2A 1个N沟道 SC-59
库存 :
6257(起订量1,增量1)
批次 :
2年内数量 :
X
0.666按整 :
圆盘(1圆盘有3000个)
合计 :
￥0梯度
内地(含税)
香港
1+
￥0.666
--
200+
￥0.459
--
1500+
￥0.417
--
3000+
￥0.39
--
30000+
产品参数
产品手册
产品概述
DMN3070SSN-7参数
| 漏源电压（Vdss） | 30V | 连续漏极电流（Id）（25°C 时） | 4.2A |
| 栅源极阈值电压 | 2.1V @ 250uA | 漏源导通电阻 | 40mΩ @ 4.2A,10V |
| 最大功率耗散（Ta=25°C） | 780mW | 类型 | N沟道 |
| FET 类型 | N 通道 | 技术 | MOSFET（金属氧化物） |
| 25°C 时电流 - 连续漏极 (Id) | 4.2A（Ta） | 驱动电压（最大 Rds On，最小 Rds On） | 4.5V，10V |
| 不同 Id、Vgs 时导通电阻（最大值） | 40 毫欧 @ 4.2A，10V | 不同 Id 时 Vgs(th)（最大值） | 2.1V @ 250µA |
| 不同 Vgs 时栅极电荷 (Qg)（最大值） | 13.2nC @ 10V | Vgs（最大值） | ±20V |
| 不同 Vds 时输入电容 (Ciss)（最大值） | 697pF @ 15V | 功率耗散（最大值） | 780mW（Ta） |
| 工作温度 | -55°C ~ 150°C（TJ） | 安装类型 | 表面贴装型 |
| 供应商器件封装 | SC-59 | 封装/外壳 | TO-236-3，SC-59，SOT-23-3 |
DMN3070SSN-7手册
DMN3070SSN-7概述
DMN3070SSN-7 产品概述
产品名称： DMN3070SSN-7
类型： N-channel MOSFET
封装类型： SC-59
品牌： DIODES (美台)
1. 产品简介
DMN3070SSN-7 是一款高性能的 N-channel MOSFET，旨在满足高效功率管理和开关应用的需求。凭借其卓越的电气性能和紧凑的封装设计（SC-59），它非常适合用于消费电子、通信设备和工业控制等多个领域。
2. 主要规格
- 漏源电压（Vdss）： 30V
- 连续漏极电流（Id）（25°C时）： 4.2A
- 栅源极阈值电压（Vgs(th)）： 2.1V @ 250µA
- 漏源导通电阻（Rds On）： 40mΩ @ 4.2A, 10V
- 最大功率耗散（Ta=25°C）： 780mW
- 最大栅极源电压（Vgs）： ±20V
- 不同Id、Vgs时导通电阻（最大值）： 40mΩ @ 4.2A, 10V
- 不同Id时Vgs(th)（最大值）： 2.1V @ 250µA
- 在不同Vgs下的栅极电荷（Qg）（最大值）： 13.2nC @ 10V
- 输入电容（Ciss）（最大值）： 697pF @ 15V
- 工作温度范围： -55°C ~ 150°C
3. 电气性能
DMN3070SSN-7 提供出色的电气性能，适用于需要高效率和低损耗的应用。其低导通电阻（Rds On）特性使其能够在较高电流下运行，而不产生过多的热量，从而加强了其在功率调节和开关电源中的表现。此外，其较大的漏源电压（Vdss）和连续漏极电流（Id）使该器件能够承受较高的负载，提高了设备的耐用性和稳定性。
4. 应用领域
DMN3070SSN-7 适用于各种电子产品，主要应用包括但不限于：
- 开关电源： 由于其低导通电阻和高开关速度，该器件非常适合用作开关电源中的开关元件。
- 高效电池管理： 可用于便携式设备中的电池充电和放电管理，帮助实现提高电池性能和延长使用寿命。
- LED驱动： 适用于LED照明和显示产品，利用其快速开关特性和高可靠性来实现高效驱动。
- 电机控制： 可以在电动机控制系统中被用作驱动器，控制电机的运行状态，从而提升电机的性能与效率。
- 消费电子： 广泛应用于各类消费电子产品中，实现能量高效管理。
5. 物理与热性能
该器件采用表面贴装型封装（SC-59），在小尺寸的同时确保良好的热性能，能够有效散热。其工作温度范围从 -55°C 到 150°C，适应各种严苛环境下的工作要求，确保在不同应用场合中的稳定运行。
6. 总结
DMN3070SSN-7 N-channel MOSFET是一款具有多种优异性能的半导体元器件，适合广泛的应用。如需更多详细信息，建议用户查阅产品数据手册，以便于在具体应用中实现最优性能。凭借DERIODES的可靠性和技术支持，该元件可以帮助设计师实现更高效的电路设计和更好的系统性能。无论是工业应用还是消费类电子，DMN3070SSN-7都将是一个可靠的选择。
