漏源电压(Vdss) | 30V | 连续漏极电流(Id)(25°C 时) | 3.4A,2.8A |
栅源极阈值电压 | 2.3V @ 250uA | 漏源导通电阻 | 60mΩ @ 3.1A,10V |
最大功率耗散(Ta=25°C) | 840mW | 类型 | N沟道和P沟道 |
FET 类型 | N 和 P 沟道 | FET 功能 | 标准 |
25°C 时电流 - 连续漏极 (Id) | 3.4A,2.8A | 不同 Id、Vgs 时导通电阻(最大值) | 60 毫欧 @ 3.1A,10V |
不同 Id 时 Vgs(th)(最大值) | 2.3V @ 250µA | 不同 Vgs 时栅极电荷 (Qg)(最大值) | 13nC @ 10V |
不同 Vds 时输入电容 (Ciss)(最大值) | 400pF @ 15V | 功率 - 最大值 | 840mW |
工作温度 | -55°C ~ 150°C(TJ) | 安装类型 | 表面贴装型 |
封装/外壳 | SOT-23-6 细型,TSOT-23-6 | 供应商器件封装 | TSOT-26 |
DMG6602SVTQ-7 是一款来自 DIODES(美台)公司的高性能场效应管(MOSFET),专为低功耗应用而设计。该产品采用表面贴装型封装(TSOT-26),优势在于其小尺寸和优良的散热性能,无论是在空间受限的应用中还是在要求高效率的电路中,均能提供可靠的解决方案。
DMG6602SVTQ-7 包括一对 N 沟道和 P 沟道 MOSFET,具有以下关键技术参数:
DMG6602SVTQ-7 的设计特别关注于低导通电阻和高效率。漏源导通电阻达到 60mΩ,意味着在开关操作时能极大地减少功率损耗,特别适合用于电池供电设备和高效电源转换电路。此外,其低栅极电荷(Qg)值为 13nC,使得切换速度快,响应时间短,适应高频率应用需求。
该产品还具备较高的漏源电压,能够承受达到 30V 的高电压条件,适合多种工业和消费电子应用,例如功率管理、负载开关和电源管理等。
DMG6602SVTQ-7 可广泛应用于多个领域:

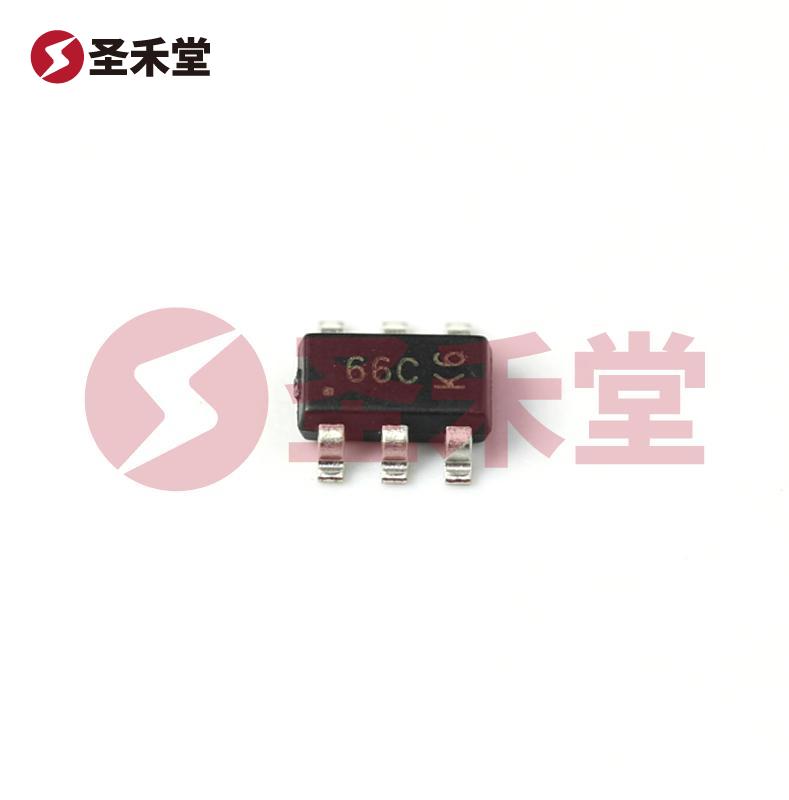

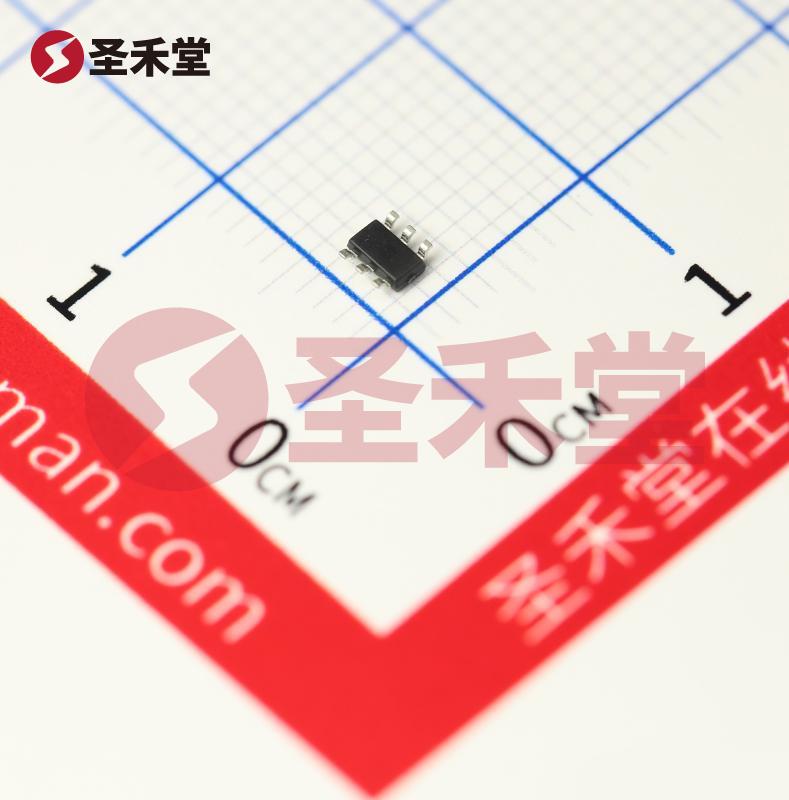

DMG6602SVTQ-7 的 TSOT-26 封装为 SOT-23-6 细型封装,具有紧凑的尺寸和优化的热性能。这种设计提高了 PCB 的布局密度,能够满足现代电子设备对小型化和高性能的需求。
DMG6602SVTQ-7 是一款性能卓越的 MOSFET,综合了高电流承载能力、低导通电阻和宽工作温度范围,特别适合应用于各类高效能电源管理和功率开关设计中。其小型封装和优良的电气性能,使其成为任何对空间和效率有严格要求的电子设计中的理想选择。在最新的电子技术开发中,DMG6602SVTQ-7 以其卓越的价值和可靠性,帮助设计工程师实现更薄、更强大的设备。
