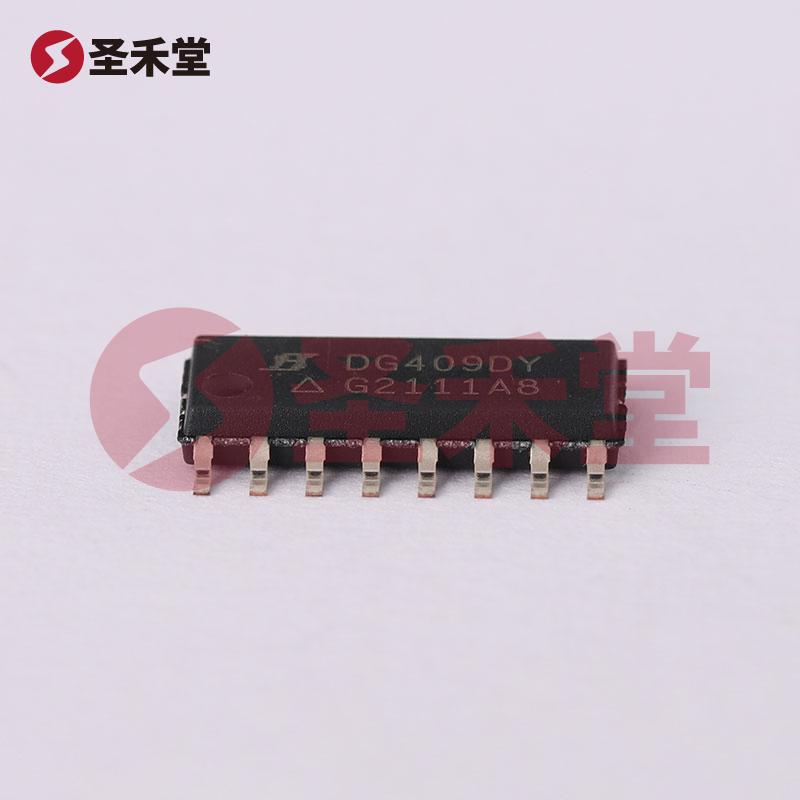

商品图片1

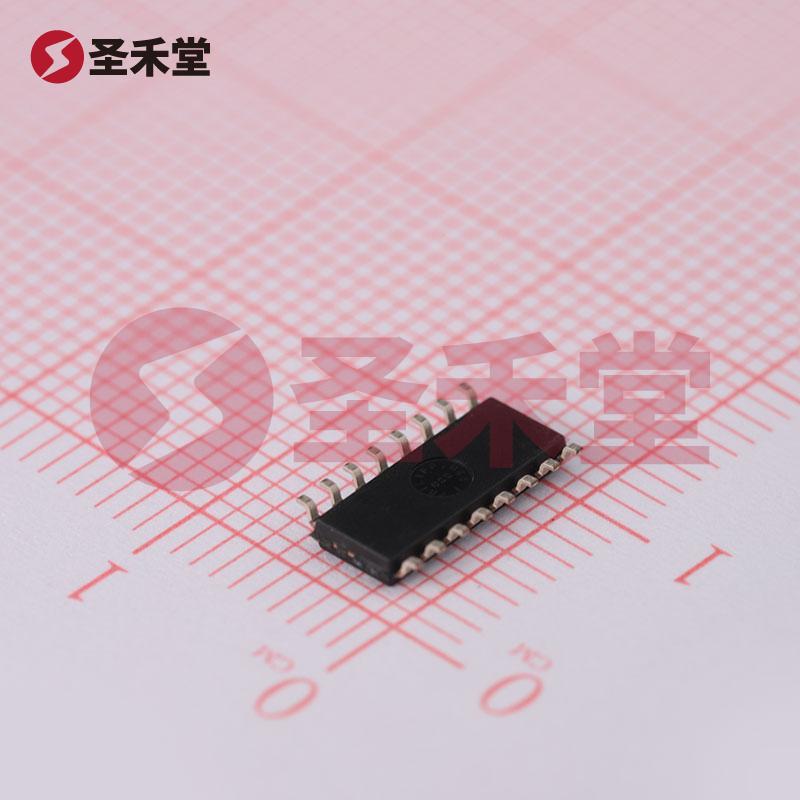

商品图片2
商品图片3
注:图像仅供参考,请参阅产品规格数据手册

DG409DY-T1-E3

商品编码: BM0000280427
品牌 :
VISHAY(威世)
封装 :
16-SOIC
包装 :
编带
重量 :
0.421g
描述 :
2-电路-IC-开关-4:1-100-欧姆-16-SOIC
库存 :
6755(起订量1,增量1)
批次 :
2年内
数量 :
X
5.64
按整 :
圆盘(1圆盘有2500个)
合计 :
¥0
梯度
内地(含税)
香港
1+
¥5.64
--
100+
¥4.7
--
1250+
¥4.27
--
25000+
产品参数
产品手册
产品概述

DG409DY-T1-E3参数

安装类型表面贴装型开关电路SP4T
通道至通道匹配 (ΔRon)15 欧姆(最大)开关时间 (Ton, Toff)(最大值)150ns,150ns
电压 - 供电,双 (V±)±5V ~ 20V电压 - 电源,单 (V+)5V ~ 36V
电流 - 漏泄 (IS(off))(最大值)500pA工作温度-40°C ~ 85°C(TA)
多路复用器/解复用器电路4:1导通电阻(最大值)100 欧姆
沟道电容 (CS(off),CD(off))14pF,25pF电荷注入20pC
电路数2

DG409DY-T1-E3手册

DG409DY-T1-E3概述

产品概述:DG409DY-T1-E3

一、基本信息

DG409DY-T1-E3 是由威世(VISHAY)公司出品的高性能开关集成电路,具有丰富的功能和严格的规格参数。该元件采用表面贴装型安装形式,适合在现代电子设备的小型化、高性能要求中使用。此产品是一个4:1的多路复用器/解复用器,具有两路电路,能够实现高效的信号切换和选择。

二、主要特点

  1. 开关电路类型:该芯片具有SP4T(单刀四掷开关)配置,能够在四个通道之间进行切换,适合在多种应用场合中使用,如音频多路选择、信号分配和数据路由等。

  2. 电气性能

    • 通道至通道匹配:最大15Ω的通道匹配能够有效减少开关引入的插入损耗,确保信号的完整性。
    • 导通电阻:最大100Ω的导通电阻确保了良好的信号传输,降低了功耗。
    • 电流泄漏:最大500pA的泄漏电流,确保在断开状态下极低的能耗,适合用于低功耗应用。
  3. 开关时间:该型号的开关时间极短,最大开关时间(Ton和Toff)均为150ns,能够满足高速信号切换的需求,保证了系统的响应速度。

  4. 供电电压

    • 双电压供电: 适用电压范围为±5V ~ 20V,能够广泛适应不同电压环境的需求。
    • 单电源供电: 供电电压范围为5V ~ 36V,提供了多样的供电方案,方便设计师灵活选择。
  5. 电容与注入量:该产品具有较低的沟道电容(CS(off)为14pF,CD(off)为25pF)及可控的电荷注入(20pC),这意味着在进行开关操作时,可以减少对其余电路的干扰,保持信号质量。

  6. 工作温度范围:该器件可在-40°C到85°C的宽广温度范围内稳定工作,使其适用于工业、汽车及消费电子等各种场景,保证了可靠性。

三、应用场景

DG409DY-T1-E3广泛适用于多种电子应用场景,包括但不限于:

  1. 音频信号处理:适用于音频多路复用、电平控制和信号分配,能够有效切换音频通道。

  2. 视频信号切换:在视频设备中实现信号选择和切换,加速传输流畅度,提升用户体验。

  3. 通信设备:用于数据路由及选择,提高信号的稳定性和传输效率。

  4. 传感器接口:在多传感器系统中,能够快速、准确地选择不同传感器的信号,提升测量精度。

  5. 嵌入式系统:在微控制器或其他嵌入式系统中,进行信号的快速切换和选择。

四、总结

DG409DY-T1-E3是一个功能强大且灵活的开关集成电路,专为现代电子设备的性能需求而设计。其卓越的电气特性和广泛的应用范围,使其成为电子设计中的理想选择。无论是在高频信号处理还是在低功耗应用中,该元件都能为设计师提供可靠的解决方案,使信号切换更加高效、精准。选择DG409DY-T1-E3,将为您的产品增添可靠性和竞争力。
